Огнестойкие кабельные линии (ОКЛ): нормативы, монтаж и сертификация

Введение и нормативная база

ОКЛ расшифровывается как огнестойкая кабельная линия. Это понятие является ключевым в обеспечении пожарной безопасности электроустановок.

До 2012 года в Федеральном законе говорилось о кабелях и проводах, которые должны сохранять работоспособность в условиях пожара. Таким образом, требования предъявлялись непосредственно к изделиям кабельной продукции.

После изменений формулировка была заменена на кабельные линии и электропроводки систем противопожарной защиты. Это сместило акцент с отдельных кабелей и проводов на целостные линии и электропроводки, что подразумевает учёт не только свойств кабеля, но и способов его прокладки, соединений и креплений.

Определение кабельной линии

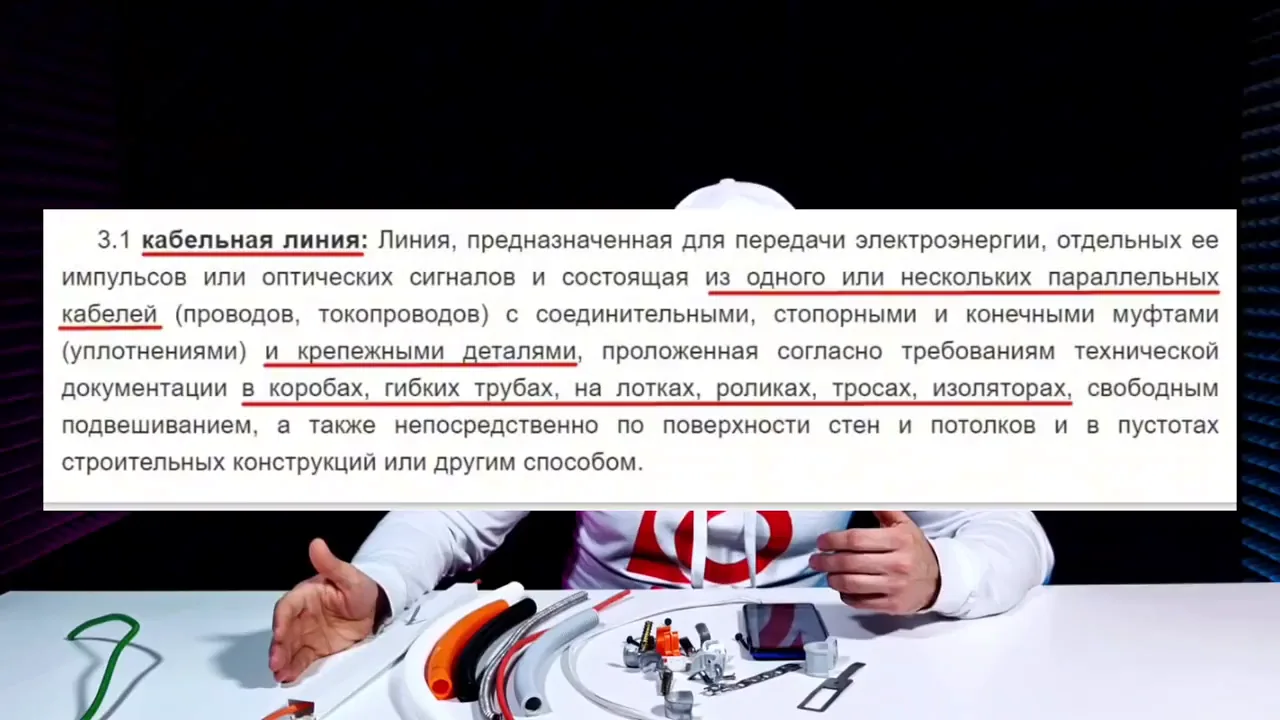

Кабельная линия — это линия, состоящая из одного или нескольких параллельных кабелей, соединённых с арматурой и крепёжными деталями. Такое определение включает в себя не только сами кабели, но и элементы их фиксации и соединения, что важно для обеспечения огнестойкости всей системы.

Кабели прокладываются согласно требованиям технической документации в кабельных сооружениях, гофрированных трубах, роликах, на тросах и изоляторах. Эти способы прокладки обеспечивают механическую защиту и устойчивость линии к внешним воздействиям.

Также возможна прокладка непосредственно по стенам, потолкам, пустотам и другими способами. Выбор конкретного способа определяется проектной документацией и условиями эксплуатации, но в любом случае он должен соответствовать требованиям к огнестойким кабельным линиям.

Требования к монтажу ОКЛ

Ранее пожарные провода допускалось прокладывать открытым способом, однако в настоящее время это запрещено. Следовательно, для обеспечения безопасности необходимо применять специальные методы монтажа, соответствующие современным нормам.

Для крепления ОКЛ используются металлические дюбели и саморезы. Расстояние между креплениями обычно не превышает 50 см, но на прямых участках его можно увеличить до 25 см. Такая последовательность действий обеспечивает надежную фиксацию и устойчивость линии к внешним воздействиям.

Переходы в кабель-каналы осуществляются через пожарные коробки. Изгибы должны выполняться под углом 90 градусов с соблюдением радиусов. Это гарантирует сохранение целостности и работоспособности ОКЛ в условиях пожара.

Проблемы сертификации ОКЛ

Сертифицированные по отдельности гофра и кабель не образуют сертифицированную ОКЛ, так как вместе они не проходили испытания. Поэтому для получения сертификата необходимо тестировать всю систему в сборе.

Сертификация ОКЛ проводится в разных местах, и время работоспособности может варьироваться от получаса до двух часов. Это создает сложности при выборе, поскольку разница в цене и толщине обмоток не всегда пропорциональна времени работоспособности.

Таким образом, при проектировании следует учитывать, что только комплексная сертификация подтверждает соответствие ОКЛ требованиям, а заявленные характеристики могут не коррелировать с затратами.

Паспорт ОКЛ и региональные особенности

Паспорт ОКЛ не регламентируется нормативными документами и может различаться в разных регионах. Это означает, что единого обязательного образца не существует, и требования к документу определяются местной практикой. В Кузбассе после инцидента на «Зимней вишне» спрос на качественные трассы вырос, что повлияло на внимание к паспортам ОКЛ. В результате МЧС может запросить паспорт ОКЛ при проверках, даже если он не является официально обязательным.

ОКЛ-СВ может выдать паспорт на приобретённое оборудование с указанием объекта. Это показывает, что паспорт может быть оформлен организацией, поставившей оборудование, и содержать привязку к конкретному объекту. Таким образом, паспорт ОКЛ становится документом, подтверждающим характеристики оборудования и его соответствие условиям эксплуатации на данном объекте.

Ответственность монтажника

Даже если проект согласован МЧС, монтажник обязан соблюдать нормы и может быть привлечён к ответственности за нарушения. Это означает, что согласование проекта не снимает с монтажника личной ответственности за качество работ и соблюдение установленных правил. При обнаружении нарушений в проекте монтажник должен остановить работы и сообщить об этом. Такое действие предотвращает дальнейшие нарушения и позволяет своевременно устранить недостатки.

Пример с водителем и депутатом иллюстрирует личную ответственность за соблюдение правил. Водитель, перевозящий депутата, не освобождается от обязанности следовать правилам дорожного движения, даже если пассажир обладает высоким статусом. Аналогично, монтажник не может ссылаться на согласование проекта МЧС как на оправдание нарушений. Его обязанность — соблюдать нормы и нести ответственность за их нарушение.

Практика

Чек-лист по материалу

• Использовать только сертифицированные компоненты для ОКЛ.
• Соблюдать расстояния между креплениями согласно технической документации (обычно не более 50 см).
• Применять металлические крепёжные элементы (дюбели, саморезы).
• Переходы между трассами выполнять через пожарные коробки.
• Учитывать требования к изгибам (радиусы, углы).
• Иметь паспорт ОКЛ для предъявления сотрудникам МЧС.
• Останавливать монтаж при обнаружении нарушений в проекте.

Справка

Термины из видео

ОКЛ

Огнестойкая кабельная линия — кабельная линия, сохраняющая работоспособность в условиях пожара в течение заданного времени.

Кабельная линия

Линия, состоящая из одного или нескольких параллельных кабелей, соединённых с арматурой и крепёжными деталями, проложенных согласно технической документации.

Паспорт ОКЛ

Документ, подтверждающий характеристики огнестойкой кабельной линии, не регламентированный нормативно, но часто запрашиваемый МЧС.

Сертификация ОКЛ

Процедура подтверждения соответствия кабельной линии требованиям пожарной безопасности, включающая испытания на огнестойкость.
