Стенд пожарной сигнализации

Компоненты стенда

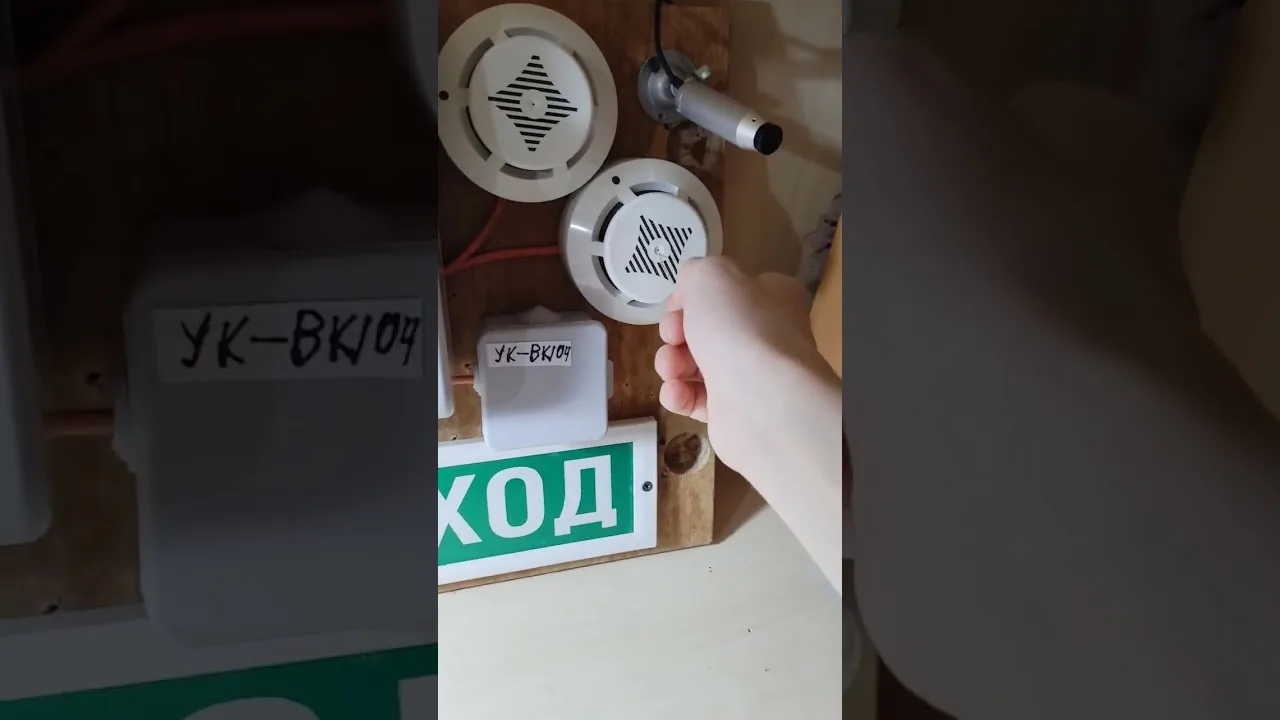

Стенд включает в себя несколько ключевых компонентов, которые обеспечивают его функциональность. Основной элемент — прибор приёмно-контрольный охранно-пожарный «Гранит», который отвечает за обработку сигналов от остальных устройств и управление системой.

К системе подключены реле, которые выполняют функцию коммутаторов, управляя различными цепями в зависимости от сигналов, поступающих от основного прибора. Реле обеспечивают замыкание и размыкание электрических цепей, что позволяет управлять подключёнными устройствами и системами. Также в состав стенда входит ПЦН 3 УК ВК 04, который играет важную роль в работе системы, обеспечивая дополнительные функции управления и контроля.

Для визуального и звукового оповещения о событиях используются табло и сирена. Табло отображает информацию о состоянии системы и происходящих событиях, а сирена привлекает внимание звуковым сигналом. Кроме того, в системе присутствуют датчики, которые фиксируют изменения в окружающей среде и передают информацию на приёмно-контрольный прибор. Датчики могут быть различных типов и предназначены для обнаружения определённых событий или условий.

Все компоненты стенда взаимосвязаны и работают в комплексе, обеспечивая надёжную работу системы безопасности. Прибор приёмно-контрольный объединяет информацию от всех датчиков и реле, анализирует её и принимает решения о дальнейших действиях в соответствии с запрограммированными алгоритмами.

Проблемы с запуском

При запуске стенда возникла проблема, связанная с невозможностью активировать некоторые шлейфы. Причина заключается в нехватке резисторов, которые необходимы для корректной работы этих шлейфов. Резисторы играют важную роль в электрических цепях, обеспечивая необходимое сопротивление и позволяя правильно настроить параметры работы шлейфов.

Отсутствие необходимых резисторов приводит к тому, что соответствующие шлейфы не могут быть включены в работу, что снижает функциональность всей системы. Без правильно настроенных резисторов шлейфы не получают необходимых электрических параметров для стабильной работы, что делает их неработоспособными.

Для устранения проблемы требуется дополнить стенд необходимыми резисторами и повторно запустить шлейфы. После установки резисторов нужно проверить каждый шлейф на предмет корректной работы, убедившись, что все параметры соответствуют заданным требованиям. Только после этого система будет функционировать в полном объёме.

Процесс срабатывания извещателя

Извещатель подключён к первому шлейфу, что обеспечивает его интеграцию в общую систему безопасности. Подключение осуществляется через соответствующие разъёмы и кабели, которые обеспечивают передачу сигналов между извещателем и приёмно-контрольным прибором. При возникновении определённых условий извещатель активируется, отправляя сигнал на приёмно-контрольный прибор.

При срабатывании извещателя система реагирует — начинает мигать. Визуальное оповещение реализуется через табло, которое мигает или отображает специальные символы, указывающие на тип возникшего события. Это визуальное оповещение служит для немедленного информирования о возможном инциденте и необходимости проверки ситуации. Одновременно может активироваться сирена, которая подаёт звуковой сигнал, дополнительно привлекая внимание к происшествию.

Работа датчиков

Датчики вставляются в соответствующие разъёмы системы и настраиваются для работы в заданных параметрах. Настройка включает в себя установку пороговых значений, которые определяют условия срабатывания датчиков. Датчики могут быть настроены на обнаружение различных параметров, таких как температура, движение, открытие дверей или окон и другие аномалии.

Перед началом работы системы необходимо поставить её под охрану. Для этого используется специальный режим настройки, который активирует все подключённые датчики и приводит систему в режим мониторинга. В режиме мониторинга система постоянно отслеживает состояние датчиков и ожидает сигналов о возможных инцидентах.

В случае необходимости систему можно перезапустить, чтобы сбросить текущие настройки и начать работу заново. Перезапуск может потребоваться при сбоях в работе системы, изменении конфигурации или при необходимости внести коррективы в параметры работы датчиков. После перезапуска необходимо повторно настроить систему и поставить её под охрану.

Практика

Чек-лист по материалу

• Проверить наличие всех необходимых резисторов для шлейфов.
• Подключить извещатель к шлейфу.
• Поставить систему под охрану.
• Проверить срабатывание датчиков.

Справка

Термины из видео

Прибор приёмно-контрольный охранно-пожарный

Устройство, которое принимает сигналы от датчиков и управляет системой сигнализации.

Шлейф

Линия связи, соединяющая датчики с приёмно-контрольным прибором.

Извещатель

Устройство, которое подаёт сигнал при обнаружении признаков пожара или нарушения охранной системы.
