Телекоммуникационный шкаф: основные элементы и их назначение

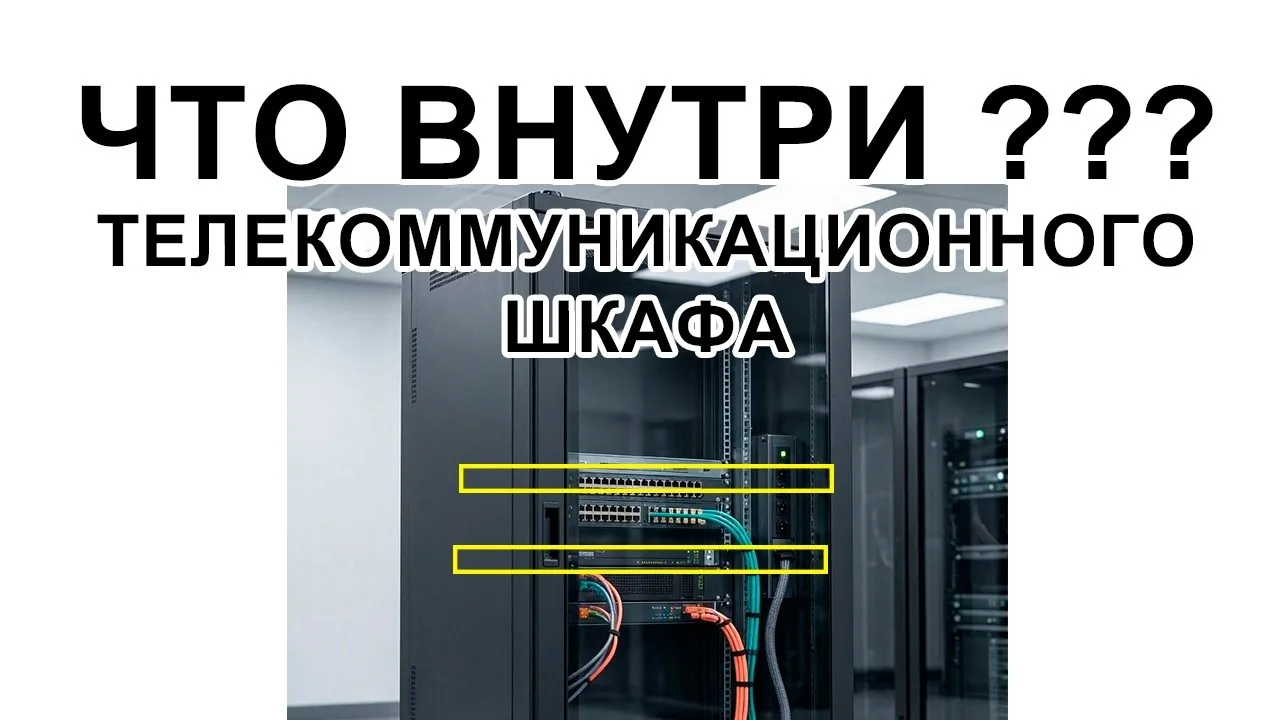

Что такое телекоммуникационный шкаф и зачем он нужен

Телекоммуникационный шкаф — это место, где собирается значительная часть СКС. От каждого рабочего места к шкафу приходит кабель, и все эти кабели нужно аккуратно собрать, подключить и организовать. Таким образом, шкаф становится центральной точкой, в которой сходятся кабельные линии от рабочих мест.

Внутри шкафа устанавливается оборудование, обеспечивающее работу сети. Это могут быть коммутаторы, патч-панели, оптические панели и другие устройства. Благодаря тому, что все кабели и оборудование сосредоточены в одном месте, упрощается управление сетью и её обслуживание.

Шкаф — одна из центральных точек системы. От того, насколько грамотно организовано пространство внутри шкафа, зависит надёжность и удобство эксплуатации всей сети.

Стандарт 19 дюймов

Большая часть оборудования в телекоммуникационных шкафах рассчитана на стандарт шириной 19 дюймов. Это касается патч-панелей, многих коммутаторов, оптических панелей, некоторых источников бесперебойного питания и другого оборудования.

19 дюймов — это не размер самого шкафа целиком, а стандарт монтажной ширины оборудования. Благодаря стандарту можно устанавливать разные устройства в одном шкафу и организовывать их компактно.

Таким образом, стандарт 19 дюймов обеспечивает совместимость и удобство монтажа, позволяя размещать в шкафу разнообразное оборудование и эффективно использовать пространство.

Патч-панель

Кабели от рабочих мест приходят в телекоммуникационный шкаф и обычно заканчиваются на патч-панели. На лицевой стороне патч-панели находится большое количество портов. Каждый порт связан с конкретной линией, которая уходит к определённому рабочему месту. Таким образом, патч-панель служит точкой концентрации всех стационарных кабельных линий, обеспечивая их упорядоченное подключение.

Патч-панель позволяет аккуратно закончить стационарный кабель и далее соединять его с активным оборудованием с помощью коротких патч-кордов. Это упрощает администрирование сети: для изменения схемы подключения достаточно переключить патч-корд на патч-панели, не затрагивая стационарную проводку. Патч-панель — это пассивная часть, она не требует питания и не обрабатывает данные, а лишь обеспечивает физическое соединение.

Коммутатор

Коммутатор (switch) объединяет устройства локальной сети. К коммутатору подключаются компьютеры, точки доступа, IP-камеры или другие сетевые устройства. Коммутатор обеспечивает обмен данными между ними в рамках сети. На лицевой стороне коммутатора находится множество сетевых портов, их количество зависит от модели. Коммутатор — активное сетевое оборудование, поэтому для его работы требуется электропитание.

Соединение патч-панели и коммутатора с помощью патч-кордов позволяет объединить пассивную кабельную систему с активным оборудованием. Таким образом, сигналы от рабочих мест через патч-панель поступают на коммутатор, который обеспечивает их дальнейшую обработку и передачу между устройствами.

Патч-корды и соединение

Для соединения патч-панели с коммутатором используются патч-корды. Патч-корд — это короткий готовый сетевой кабель с коннекторами на концах. Один конец патч-корда подключается в порт патч-панели, а второй — в соответствующий порт коммутатора. Таким образом, патч-корд замыкает линию между стационарной кабельной системой и активным оборудованием.

Патч-панель позволяет нормально организовать стационарную кабельную систему, а патч-корды дают удобное и гибкое соединение с активным оборудованием. Если нужно заменить коммутатор или изменить подключение, это значительно удобнее. Вместо того чтобы перекладывать стационарные кабели, достаточно переключить патч-корды на патч-панели и коммутаторе.

Организация, маркировка и типичные ошибки

Хороший шкаф — это не просто оборудование, установленное как попало. Используются кабельные органайзеры, выполняется маркировка, оборудование устанавливается в продуманном порядке. Пример порядка: патч-панель, затем органайзер, затем коммутатор. Однако универсального порядка для всех шкафов нет; конкретное расположение зависит от проекта, оборудования, требований заказчика и особенностей объекта.

Типичные ошибки: беспорядок с кабелями, отсутствие нормальной маркировки, отсутствие запаса места для будущего оборудования, установка оборудования без продуманной логики, когда к нему невозможно нормально добраться. Аккуратность в шкафу — это вопрос удобства эксплуатации, обслуживания и поиска неисправностей.

Практика

Чек-лист по материалу

• Найти в шкафу патч-панель.
• Найти в шкафу коммутатор.
• Найти патч-корды.
• Найти кабели, приходящие от рабочих мест.
• Выбрать один порт и мысленно проследить его путь от порта патч-панели через патч-корд до коммутатора.
• Если нет доступа к реальному шкафу, взять фотографию шкафа и определить эти элементы на ней.

Справка

Термины из видео

Телекоммуникационный шкаф

Место, где собирается значительная часть СКС; в нём устанавливается оборудование, обеспечивающее работу сети.

Патч-панель

Пассивная часть, на которой заканчиваются стационарные кабели от рабочих мест; имеет порты, каждый из которых связан с конкретной линией.

Коммутатор (switch)

Активное сетевое оборудование, объединяющее устройства локальной сети и обеспечивающее обмен данными между ними.

Патч-корд

Короткий готовый сетевой кабель с коннекторами на концах, используемый для соединения патч-панели с коммутатором.

19 дюймов

Стандарт монтажной ширины оборудования, позволяющий устанавливать разные устройства в одном шкафу.

СКС

Структурированная кабельная система.
