UTP или FTP: выбор кабеля витая пара для СКС

Что находится внутри кабеля витая пара

Витая пара — это конструкция, в которой проводники объединяются в пары и скручиваются между собой. Количество таких пар зависит от конкретного кабеля: могут встречаться и двухпарные варианты, и четырёхпарные, и другие конструкции. Современные СКС для Ethernet очень часто используют четырёхпарный кабель. Это четыре пары, то есть восемь медных жил. Каждая пара состоит из двух жил, скрученных между собой. При этом пары могут иметь разный шаг скрутки.

Разный шаг скрутки сделан для уменьшения взаимного влияния пар и улучшения характеристик передачи сигнала. Поэтому, если у вас сейчас в руках есть кабель, снимите небольшой участок внешней оболочки и посмотрите внутрь. Найдите пары, посмотрите на жилы и обратите внимание на саму конструкцию кабеля.

UTP и FTP: конструкция и экран

UTP — Unshielded Twisted Pair, то есть неэкранированная витая пара. Вокруг внутренних пар нет общего экрана. При этом сами проводники по-прежнему скручены в пары, и эта конструкция уже помогает уменьшать взаимные помехи между ними. UTP очень распространённый вариант кабеля, и во многих обычных условиях его вполне достаточно для построения СКС. Главное правильно подобрать его по требованиям конкретной системы и условия прокладки.

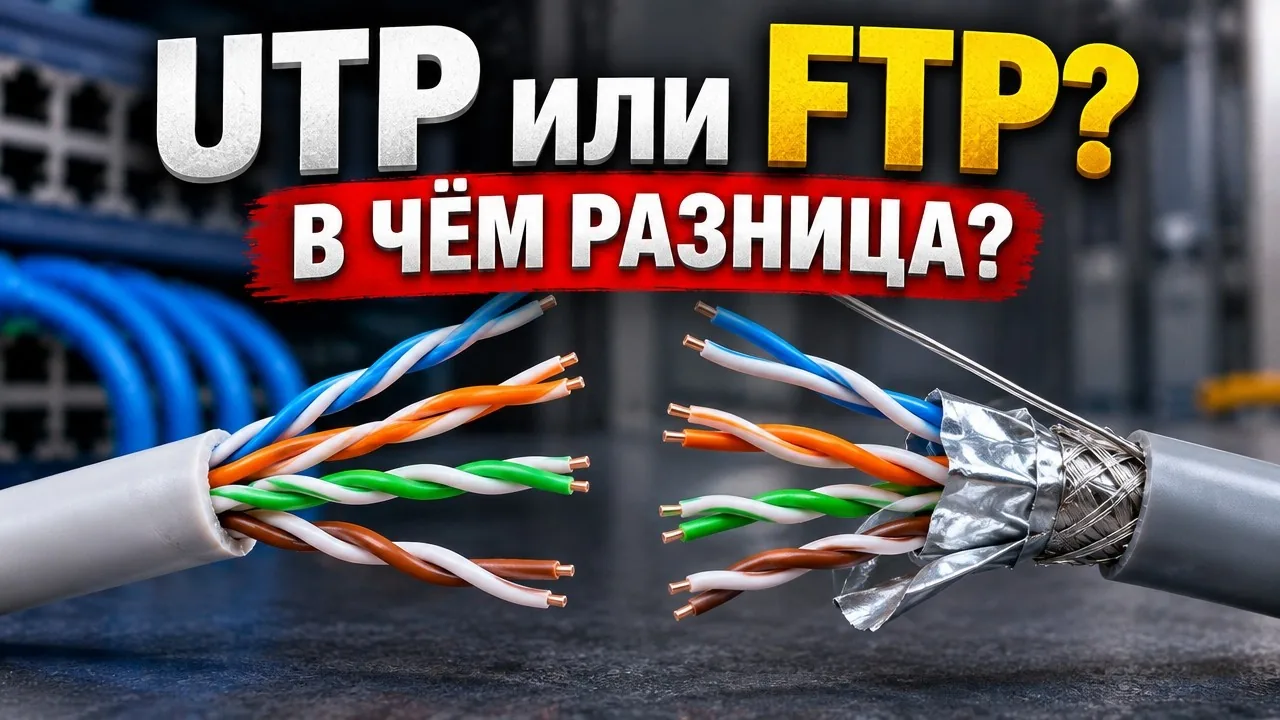

FTP — Foiled Twisted Pair. Здесь появляется общий металлический экран, обычно выполненный в виде фольги. Он располагается вокруг всех жил и предназначен для снижения влияния внешних электромагнитных помех. Если у вас есть настоящий FTP кабель, самое время снять небольшой участок оболочки и рассмотреть фольгу.

Визуально разница между UTP и FTP очень хорошо заметна. У одного общего металлического экрана нет, у другого он есть. Но здесь есть важное но. Сам по себе экран не делает линию автоматически лучше. Чтобы экранированное решение сработало правильно, нужно учитывать всю систему целиком.

Экран не гарантирует лучшую линию

Нельзя смотреть только на один кабель, нужно смотреть на всю линию СКС. Например, у нас есть кабель, затем Keystone или розетка, дальше патч-панель, патч-корд, коммутатор. Если мы строим экранированную линию, необходимо понимать, как организовано экранирование остальных компонентов этой линии. Нельзя просто взять FTP кабель и соединить его со случайными неэкранированными компонентами, не задумываясь о результате. Поэтому при проектировании и монтаже нужно рассматривать линию как единую систему.

UTP или FTP: сравнение и выбор

UTP не имеет общего экрана и обычно проще в монтаже. FTP имеет общий экран и может быть полезен в условиях, где нужно снизить влияние электромагнитных помех. Но говорить, что FTP всегда лучше UTP, неправильно. Выбор зависит от конкретного объекта. Нужно учитывать условия прокладки, требования системы, используемые компоненты и особенности монтажа. То есть очень хороший специалист не выбирает кабель по принципу, чем дороже, тем лучше, а кабель с экраном по логичным причинам будет дороже. Но сначала специалист понимает задачу, а потом выбирает подходящее решение.

Категории кабеля и конструкция — не одно и то же

UTP и FTP с одной стороны и категории кабеля 5e, 6, 6a с другой. Это не одно и то же. UTP или FTP описывает конструкцию кабеля, в частности наличие или отсутствие общего экрана. А Cat 5e, Cat 6, Cat 6a — это категории кабеля, которые связаны с его электрическими характеристиками и требованиями к передаче данных. Поэтому нельзя сказать, например, что Cat 6 — это обязательно FTP. Cat 6 может иметь различные варианты конструкции. Сначала нужно понимать категорию, которая требуется для системы, а отдельно конструкцию и необходимость экранирования.

Выбор кабеля на реальном объекте и типичные ошибки

Как специалист должен выбирать кабель? Я бы начал не с магазина и не с вопроса, какой кабель самый лучший. Сначала нужно посмотреть на условия объекта. Где проходит трасса? Если рядом силовые кабели или другие источники электромагнитных помех? Какие требования предъявляются к сети? Какая категория необходима? Какие компоненты будут использоваться на концах линии? И только после этого выбирается конкретный кабель. Если условия обычные и экранирование не требуется, может быть вполне достаточно UTP. Если условия объекта предъявляют дополнительные требования к защите от помех, рассматривают экранированные решения. Поэтому правильный выбор начинается не с цены кабеля, а с анализа задачи.

Теперь несколько ошибок, которые я хочу, чтобы вы запомнили. Первая. Использовать экранированный кабель, не продумав остальные компоненты линии. Второе. Смотреть только на надпись Cat 6 или Cat 6a и игнорировать условия прокладки. Третье. Неправильно обращаться с кабелем при монтаже. Слишком сильно его гнуть, тянуть и повреждать оболочку и внутреннюю конструкцию. Четвёртое. Смешивать разные решения без понимания их совместимости. На одном маленьком объекте такая ошибка может вообще не проявиться сразу. Но когда у вас десятки и сотни линий, неправильный выбор и неправильный монтаж могут привести к проблемам при измерениях, эксплуатации и поиске неисправностей. Поэтому задача слаботочника не просто проложить кабель, а правильно выбрать и смонтировать всю линию.

Практика

Чек-лист по материалу

• Возьмите кусок UTP и кусок FTP, положите их рядом и внимательно сравните.
• Снимите небольшой участок внешней оболочки, найдите внутренние пары и жилы.
• Если кабель четырёхпарный, убедитесь, что видите четыре пары, то есть восемь жил.
• Если перед вами другой тип кабеля, посмотрите, чем отличается его конструкция.
• На FTP найдите металлический экран.
• Прочитайте маркировку на оболочке и запишите производителя, категорию и конструкцию кабеля.
• Ответьте своими словами на три вопроса: сколько пар в этом конкретном кабеле, есть ли экран и для каких условий вы бы его выбрали.
• При выборе кабеля для объекта сначала посмотрите на условия объекта, где проходит трасса, есть ли рядом силовые кабели или другие источники электромагнитных помех.
• Определите требования к сети, необходимую категорию и компоненты на концах линии, и только после этого выбирайте конкретный кабель.

Справка

Термины из видео

Витая пара

Конструкция, в которой проводники объединяются в пары и скручиваются между собой; количество пар зависит от конкретного кабеля.

UTP (Unshielded Twisted Pair)

Неэкранированная витая пара: вокруг внутренних пар нет общего экрана, при этом проводники скручены в пары.

FTP (Foiled Twisted Pair)

Витая пара с общим металлическим экраном, обычно выполненным в виде фольги, который располагается вокруг всех жил и предназначен для снижения влияния внешних электромагнитных помех.

Экран

Общий металлический слой, обычно фольга, вокруг всех жил кабеля; сам по себе не делает линию автоматически лучше, требует учёта всей системы целиком.

Категория кабеля (Cat 5e, Cat 6, Cat 6a)

Характеристика кабеля, связанная с его электрическими характеристиками и требованиями к передаче данных; это не то же самое, что конструкция UTP или FTP.

Четырёхпарный кабель

Кабель из четырёх пар, то есть восьми медных жил; часто используется в современных СКС для Ethernet.

Шаг скрутки

Характеристика скрутки пар; пары могут иметь разный шаг скрутки для уменьшения взаимного влияния пар и улучшения характеристик передачи сигнала.

Линия СКС

Цепочка от кабеля через Keystone или розетку, патч-панель, патч-корд до коммутатора; при экранировании нужно понимать, как организовано экранирование всех компонентов линии.
