Тестирование витой пары в СКС на 260 портов с Fluke Microscanner2

Введение и обзор кабельной системы

В основе сети лежит кабель Netlan категории 5E с чистой медью и оболочкой UUTP, проложенный в OpenSpace. На конец 25 года бухта такого кабеля стоит около 8 тысяч рублей.

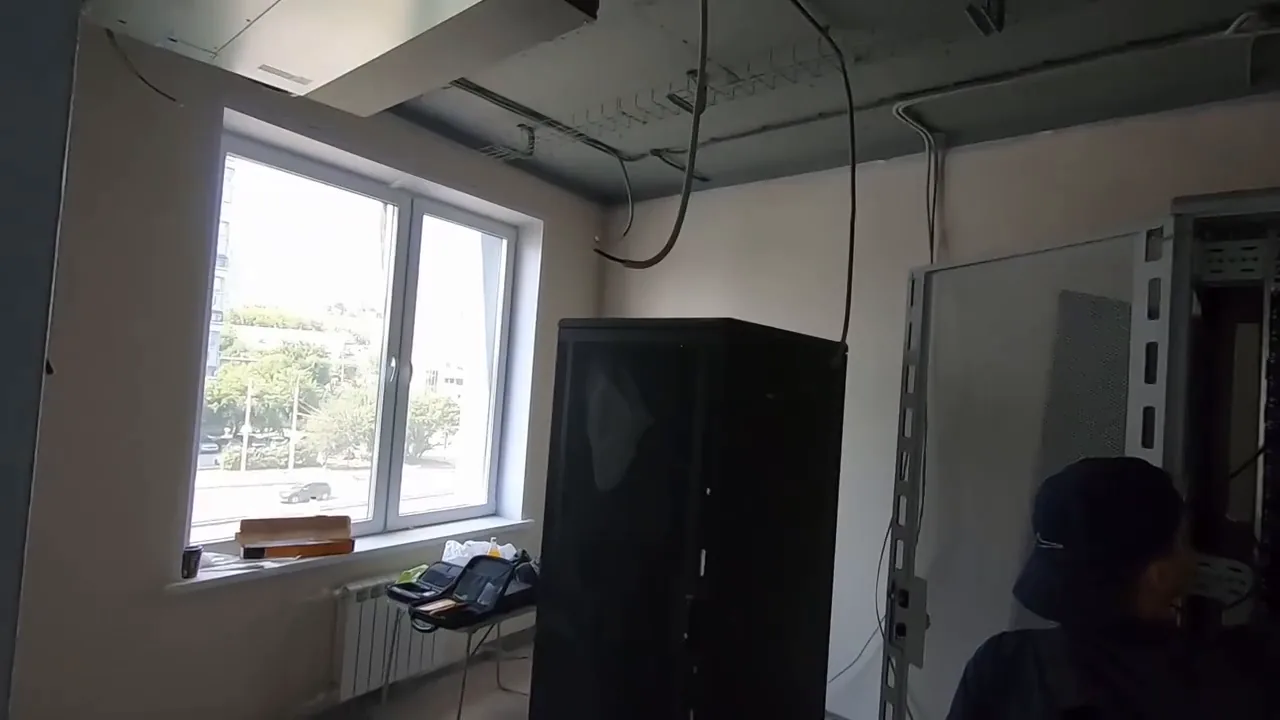

Монтаж выполнен с использованием лотков, кронштейнов, кабельных каналов и розеток. Все кабели сходятся в одну стойку, где установлены две оптические розетки и патч-панели.

Инструменты для тестирования

Первый тестер — некомаксовский, самый дешевый за 3300 рублей. Он состоит из двух частей: источник и терминатор. В комплекте есть переходники с RJ45 на коаксиальный кабель, но они не использовались.

Второй тестер — Fluke Microscanner2. Он имеет ответные части (7 штук), пронумерованные, подключаемые через патч-корд. Устройство поддерживает режимы: тестирование, интелитон (прозвонка), PoE (не использовался).

Процесс тестирования простым тестером

Для проверки кабельной линии простым тестером необходимо подключить источник сигнала к патч-панели, а терминатор — к розетке. При подключении к экранированному кабелю на тестере загорается индикатор GND, что подтверждает наличие экрана. В ходе тестирования порта 8 сигнал не был обнаружен, но при переключении на соседний порт (24 влево) сигнал появился. Это указывает на возможную проблему с портом 8 или с соответствующей линией.

При проверке розетки 7.1 лампочки на тестере загораются по очереди, что свидетельствует о правильном порядке жил в кабеле. Таким образом, простой тестер позволяет быстро выявить отсутствие сигнала на конкретном порту и проверить целостность линий, но не даёт информации о длине кабеля или наличии ответной части.

Тестирование Fluke Microscanner2 и выявление неисправностей

Для более детальной диагностики используется Fluke Microscanner2. Ответные части подключаются к портам патч-панели, а основная часть — к розеткам. При тестировании порта 1 прибор показал длину 28.9 м и отсутствие ответной части. В соседнем порту длина составила 29 м и была обнаружена ответная часть №2. Это позволяет предположить, что кабель целый, но на патч-панели он подключен не в тот порт.

При тестировании порта 8 ответная часть также не была найдена. С помощью интелитона удалось найти порт 8 как источник сигнала. После перестановки ответок выяснилось, что порт 9 перепутан с портом 1, а порт 1 — с портом 2. Таким образом, Fluke Microscanner2 и интелитон позволяют не только измерить длину и обнаружить ответную часть, но и точно идентифицировать неправильные подключения на патч-панели.

Совместная работа и производительность

В серверной коллега меняет ответные части, а оператор на розетках тестирует. Связь между ними поддерживается по рации. Такое разделение труда позволяет одновременно выполнять работы на обоих концах линии, что значительно ускоряет процесс.

За 53 минуты было протестировано 286 портов, что составляет примерно 5 портов в минуту. При оплате 50 рублей за порт заработок составил 14 тысяч рублей. Высокая скорость тестирования достигается за счёт слаженности действий и чёткой координации.

В результате заказчик получает 100% рабочей линии. Все порты проверены, и любые неисправности, обнаруженные в процессе, устраняются до сдачи объекта.

Исправление ошибок и повторное тестирование

В ходе тестирования были обнаружены ошибки: обрыв коричневой жилы в порту 6.24 и перевёрнутые розетки (модули установлены вверх ногами). Эти дефекты могли привести к неработоспособности соответствующих портов.

После исправления ошибок проводится повторное тестирование исправленных портов. Например, после подтяжки жилы в порту 12.8 все стало хорошо. Такой подход гарантирует, что каждый порт действительно работает.

Практика

Чек-лист по материалу

• Подготовить тестеры: простой и Fluke Microscanner2 с ответными частями.
• Проверить целостность кабеля и правильность подключения на патч-панели.
• Использовать режим интелитон для поиска кабеля в пучке.
• При обнаружении ошибки записать номер порта и характер неисправности.
• Для ускорения процесса работать вдвоем с рацией: один в серверной, другой на розетках.
• После исправления ошибок провести повторное тестирование.

Справка

Термины из видео

СКС

Структурированная кабельная система — набор кабелей и коммутационного оборудования для передачи сигналов.

UTP

Неэкранированная витая пара — кабель из скрученных пар проводов без экрана.

Патч-панель

Коммутационное устройство для подключения кабелей, обычно устанавливается в стойке.

Fluke Microscanner2

Кабельный тестер для проверки витой пары, измерения длины, определения неисправностей.

Интелитон

Режим тестера для генерации сигнала и поиска кабеля с помощью специального щупа.

PoE

Power over Ethernet — технология передачи питания по кабелю Ethernet.
