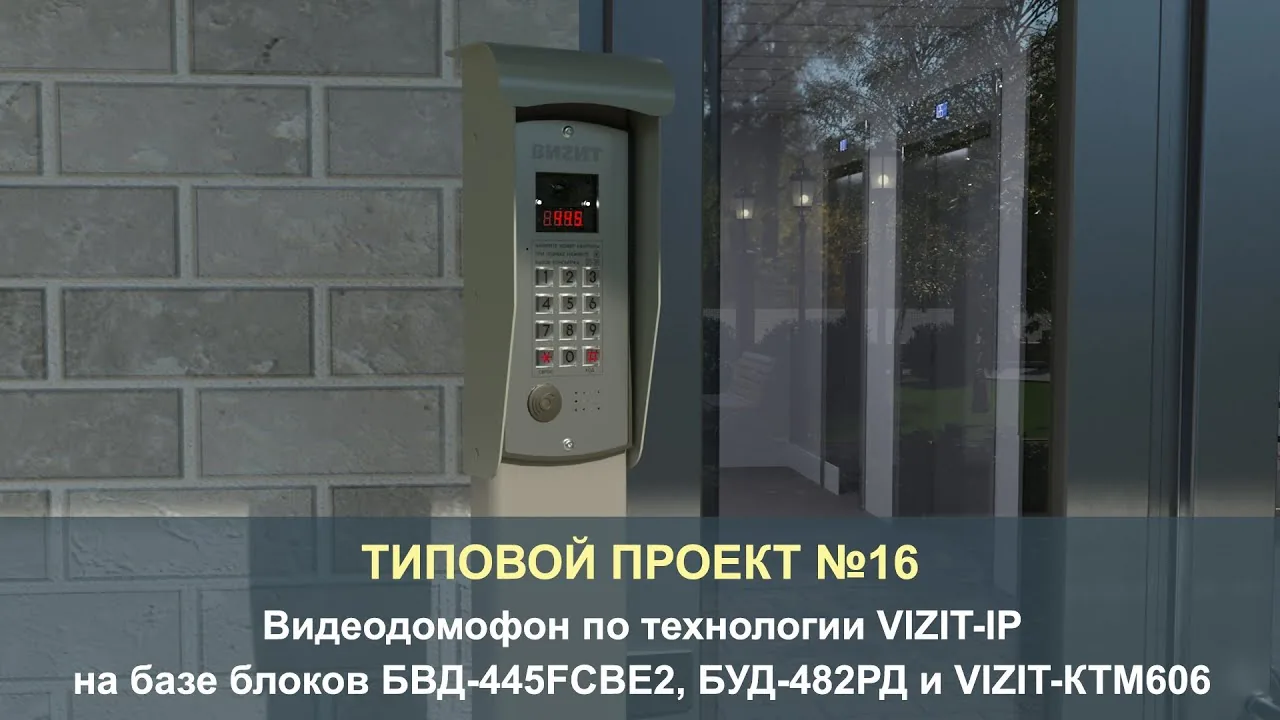

Типовой проект №16: Видеодомофон по технологии VIZIT-IP для подъезда многоквартирного дома

Обзор проекта

Типовой проект №16 представляет собой систему видеодомофонии для подъезда многоквартирного дома с двумя входными группами, реализованную на технологии VIZIT-IP. Данное решение обеспечивает унифицированный подход к организации контроля доступа и видеонаблюдения для обоих входов, что упрощает эксплуатацию и обслуживание системы.

В состав оборудования входят блоки БВД-445FCBE2, БУД-482РД и VIZIT-КТМ606. Блоки вызова и управления обеспечивают связь между посетителями и жильцами, а также управление замками. Интеграция с облачной платформой РосДомофон позволяет удаленно управлять системой, получать уведомления и просматривать видеопоток через интернет, что повышает удобство и безопасность.

Аппаратная часть

Для входа №1 используется дверной блок VIZIT ДСНМЦ, оснащенный блоком вызова БВД-445FCBE2, электромагнитным замком ML370, кнопкой выхода Exit 1000, доводчиком DC503S Arctic и блоком управления БУД-482РД с блоком питания. Такая конфигурация обеспечивает надежную фиксацию двери, автоматическое закрывание и возможность открытия изнутри без ключа.

Вход №2 оборудован дверным блоком VIZIT DSNC, который включает замок ML370, кнопку Exit 1000, считыватель ключей RD5F, доводчик DC503S Arctic, контроллер ключей КТМ606, блок управления БУД-482РД с блоком питания и маршрутизатор в монтажном боксе MB4P. Наличие считывателя и контроллера позволяет организовать доступ по электронным ключам, а маршрутизатор обеспечивает сетевое подключение для облачного сервиса.

Оба входа используют одинаковые блоки управления и замки, что унифицирует обслуживание и запасные части. Различие в дополнительных устройствах (считыватель, контроллер, маршрутизатор) обусловлено необходимостью организации доступа по ключам на втором входе и подключения к сети для удаленного управления.

Программная часть

Программная часть системы РосДомофон включает облачную платформу и мобильное приложение «РосДомофон: твой умный дом». Облачная платформа обеспечивает связь между компонентами системы и предоставляет пользователям доступ к функциям через интернет. Мобильное приложение устанавливается на смартфоны абонентов и служит основным интерфейсом для взаимодействия с домофоном.

Для домофонных компаний предусмотрено управляющее программное обеспечение «Клиент VIZIT РосДомофон», которое устанавливается на компьютер. Это ПО позволяет администраторам настраивать и контролировать работу системы, управлять абонентами и оборудованием, а также получать доступ к облачной платформе для удаленного администрирования.

Функциональные возможности

Система обеспечивает вызов на смартфоны абонентов при посещении гостями, а также аудио и видеосвязь с посетителем. Это позволяет жильцам видеть и слышать гостя, а также общаться с ним, находясь в любом месте.

Абоненты могут дистанционно отпирать замок со смартфона, что удобно для впуска гостей или курьеров без необходимости подходить к двери. Кроме того, жильцы могут использовать RF-идентификаторы через считыватель блока вызова или RD5F для доступа в подъезд, что обеспечивает удобный и безопасный способ входа.

В мобильном приложении доступен просмотр видеопотоков с IP-камер, что позволяет контролировать территорию в реальном времени. Удаленное администрирование осуществляется через облачную платформу и ПО «Клиент VIZIT РосДомофон», что дает возможность управлять системой и настраивать ее параметры без физического присутствия.

Рекомендации по монтажу и безопасности

Для обеспечения защиты компонентов системы от несанкционированного доступа их следует устанавливать в монтажные боксы VIZIT, оснащенные вентиляцией. Это предотвращает перегрев и обеспечивает сохранность оборудования.

Для защиты от атмосферных осадков, таких как дождь и снег, необходимо применять защитные козырьки, которые монтируются над уличными устройствами. Это предотвращает попадание влаги и продлевает срок службы оборудования.

При монтаже следует использовать провода с медными жилами, так как они обеспечивают надежное соединение и устойчивы к коррозии. Также важно применять только оригинальные идентификаторы VIZIT, чтобы гарантировать совместимость и корректную работу системы.

Дополнительные материалы

Текстовую версию данного проекта можно найти на официальном сайте domofon.ru в разделе «Типовые проекты». Там представлена подробная документация, которая может быть полезна при монтаже и настройке.

На сайте также размещена информация о работе оборудования и программного обеспечения VIZIT. Это позволяет получить актуальные сведения о функциональных возможностях и особенностях эксплуатации системы.

Практика

Чек-лист по материалу

• Определить количество входных групп и состав оборудования для каждой.
• Установить дверные блоки с блоками вызова, замками, доводчиками и кнопками выхода.
• Смонтировать блоки управления (БУД-482РД) с блоками питания в защищенных монтажных боксах.
• Для второй входной группы установить контроллер ключей КТМ606 и считыватель RD5F.
• Настроить маршрутизатор и подключить оборудование к сети.
• Установить и настроить облачную платформу РосДомофон и мобильное приложение.
• Установить ПО 'Клиент VIZIT РосДомофон' на компьютер администратора.
• Проверить функциональность: вызов, связь, отпирание замка, доступ по ключам.
• Обеспечить защиту компонентов от атмосферных воздействий (козырьки).
• Использовать медные провода и оригинальные идентификаторы VIZIT.

Справка

Термины из видео

VIZIT-IP

Технология, упрощающая организацию и монтаж СКУД, исключающая проводные линии связи и квартирные переговорные устройства, звонки поступают на смартфоны.

БВД-445FCBE2

Блок вызова домофона, устанавливаемый на дверной блок, обеспечивает вызов и связь.

БУД-482РД

Блок управления домофона, обеспечивает управление замком и связь с облачной платформой.

VIZIT-КТМ606

Контроллер ключей RF, управляет доступом по RF-идентификаторам.

РосДомофон

Облачная платформа для управления домофонами, с мобильным приложением и ПО для администратора.

RF-идентификатор

Ключ для доступа, считывается считывателем, должен быть оригинальным VIZIT.

Считыватель RD5F

Устройство для чтения RF-ключей, используется на второй входной группе.

Монтажный бокс VIZIT MB4P

Защитный бокс для размещения оборудования, обеспечивает безопасность и вентиляцию.
