Тромбон БСО с контролем линий: обзор обновлённого блока управления

Что представляет собой обновлённый «Тромбон БСО»

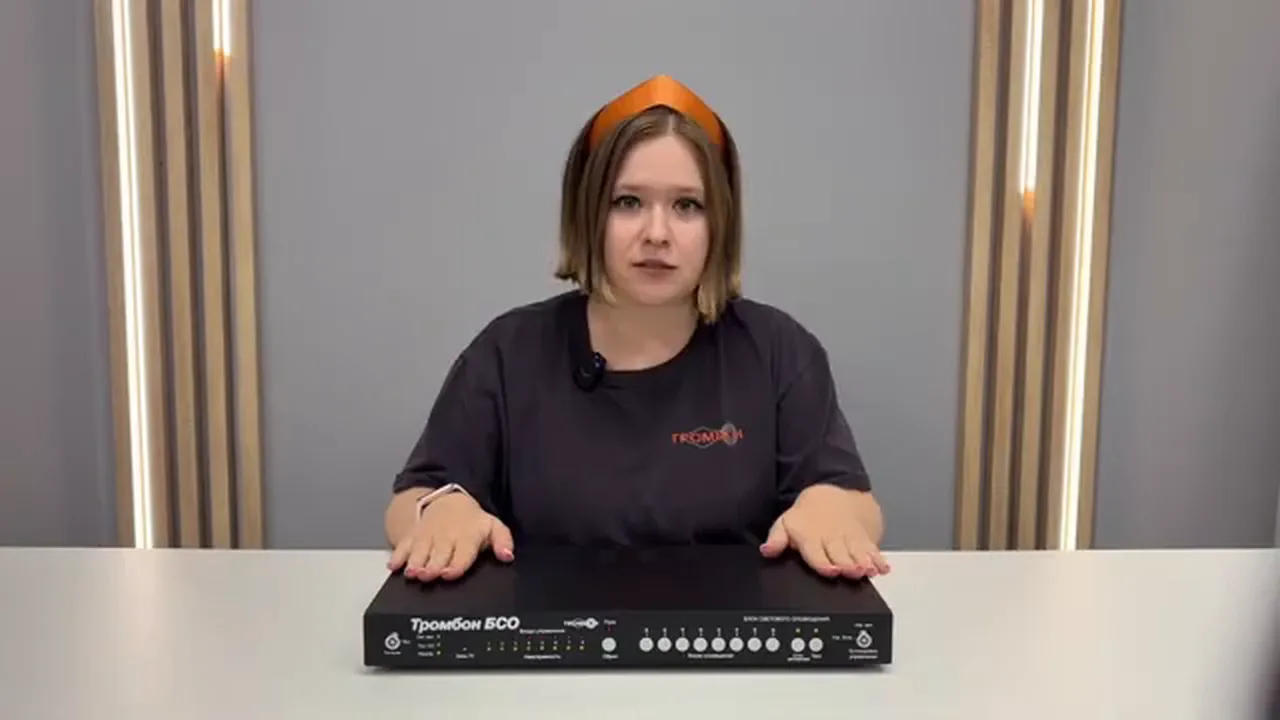

«Тромбон БСО» — это блок управления световыми оповещателями с контролем линий. На первый взгляд может показаться, что перед нами знакомый блок управления, однако при разборе функционала становится понятно, что инженеры серьёзно переработали устройство. Изменения затронули сразу несколько ключевых аспектов работы.

Переработка коснулась количества зон, интерфейсов подключения, защиты и удобства эксплуатации. Именно эта совокупность изменений и определяет обновлённую модель: устройство сохраняет знакомую роль блока управления световыми оповещателями с контролем линий, но реализует её на новом уровне.

Таким образом, внешнее сходство с прежним блоком не должно вводить в заблуждение. Последовательный разбор функционала показывает, что перед нами серьёзно переработанное устройство, а не косметическое обновление.

Зоны оповещения

Предыдущая модель поддерживала пять зон оповещения. Это задавало исходную рамку возможностей: число зон напрямую определяло, насколько гибко можно организовать оповещение.

Обновлённый «Тромбон БСО» позволяет работать с семью независимыми зонами. Переход от пяти к семи зонам расширяет возможности построения системы: зон становится больше, и каждая из них остаётся независимой.

Такое изменение напрямую связано с общей переработкой устройства. Увеличение числа зон — одно из ключевых отличий обновлённой модели, и именно оно задаёт новый масштаб работы блока управления световыми оповещателями с контролем линий.

Выходы обобщённой неисправности и обобщённого пуска

В системе появились выходы обобщённой неисправности и обобщённого пуска, выполненные в виде сухих контактов. Это означает, что данные выходы представляют собой изолированные контакты реле, которые замыкаются или размыкаются при изменении состояния системы. Такое решение позволяет подключать внешние устройства без гальванической связи с внутренними цепями, что повышает безопасность и помехоустойчивость.

Благодаря сухим контактам внешние устройства могут мгновенно получать информацию о запуске системы или возникновении неисправности. Например, при старте работы системы контакт обобщённого пуска замыкается, сигнализируя о переходе в активный режим. При появлении неисправности срабатывает соответствующий контакт, что позволяет оперативно оповестить персонал или запустить автоматические защитные механизмы. Таким образом, обеспечивается быстрая реакция на ключевые события без задержек, связанных с передачей данных по цифровым интерфейсам.

Интерфейсы подключения

Вместо двухконтактных разъёмов теперь используются трёхконтактные. Это изменение затрагивает физическое подключение внешних цепей и, вероятно, связано с необходимостью передачи дополнительных сигналов или обеспечения более надёжного соединения. Трёхконтактные разъёмы могут применяться для подключения датчиков, исполнительных устройств или линий связи, где требуется третий провод для питания, заземления или передачи отдельного сигнала.

Интерфейсы RS-485 разделены: предусмотрены два порта. Первый порт предназначен для подключения ПК и настройки системы, второй — для прибора управления. Такое разделение позволяет организовать независимые каналы связи: один для конфигурирования и диагностики, другой для обмена данными с управляющим оборудованием в рабочем режиме. В результате больше не нужно вмешиваться в рабочую сеть для настройки. Это повышает удобство обслуживания и снижает риск нарушения нормальной работы системы во время конфигурирования, поскольку настройка выполняется через отдельный порт, не затрагивая сеть прибора управления.

Защита и удобство эксплуатации

В приборе появилась функция блокировки клавиатуры с помощью ключа. Это позволяет ограничить доступ к управлению: после активации блокировки изменить параметры сможет только сотрудник с соответствующим уровнем доступа. Таким образом, последовательность действий выстраивается от физического запирания клавиатуры к разграничению прав на изменение настроек.

Дополнительно предусмотрена возможность отключать питание прибора ключом непосредственно с лицевой панели. Это решение упрощает эксплуатацию, поскольку управление питанием осуществляется с того же места, что и блокировка клавиатуры, без обращения к другим элементам корпуса.

Статус выпуска

Сейчас прибор готовится к производству. Это означает, что описанные функции, включая блокировку клавиатуры ключом и отключение питания с лицевой панели, зафиксированы в текущей конфигурации изделия.

Перед запуском в продажу обязательно будет анонс на сайте. Публикация анонса является обязательным этапом, предшествующим началу продаж, и служит официальным сигналом о готовности прибора к выходу на рынок.

Практика

Чек-лист по материалу

• Учесть при проектировании, что обновлённый прибор поддерживает семь независимых зон вместо пяти.
• Предусмотреть использование выходов обобщённой неисправности и обобщённого пуска в виде сухих контактов для внешних устройств.
• Заложить трёхконтактные разъёмы вместо двухконтактных при подготовке подключения.
• Развести подключение по двум портам RS-485: один для ПК и настройки, второй для прибора управления.
• Оценить необходимость блокировки клавиатуры ключом и ограничения изменения параметров по уровню доступа.
• Учесть возможность отключения питания прибора ключом с лицевой панели.
• Следить за анонсом на сайте перед запуском прибора в продажу.

Справка

Термины из видео

Тромбон БСО

Блок управления световыми оповещателями с контролем линий для систем оповещения и управления эвакуацией.

СОУЭ

Система оповещения и управления эвакуацией, для которой предназначен прибор.

Зона оповещения

Независимая зона, с которой позволяет работать блок управления; в обновлённой версии таких зон семь.

Сухие контакты

Форма выходов обобщённой неисправности и обобщённого пуска, позволяющая внешним устройствам получать информацию о запуске системы или неисправности.

RS-485

Интерфейс, который в обновлённом приборе разделён на два порта: для подключения ПК и настройки и для прибора управления.

Блокировка клавиатуры ключом

Функция, после активации которой изменить параметры сможет только сотрудник с соответствующим уровнем доступа.
