Удалённое управление DVR/NVR системой CCTV с помощью KVM-расширителей

Введение и цель

Система CCTV (Closed Circuit Television) широко применяется для обеспечения безопасности объектов. Важной частью такой системы являются DVR (Digital Video Recorder) и NVR (Network Video Recorder), которые отвечают за запись и хранение видеоматериалов.

Цель проекта — создать решение для удалённого управления DVR/NVR системой CCTV. Это позволит управлять системой с удобного для оператора места, не находясь непосредственно рядом с оборудованием.

Размещение DVR в скрытом месте — один из ключевых аспектов проекта. Это необходимо для защиты устройства от кражи и обеспечения дополнительной безопасности системы в целом.

Компоненты системы

Для реализации удалённого управления используются KVM-расширители (KVM — Keyboard, Video, Mouse). Они позволяют расширить возможности управления компьютером на значительные расстояния.

KVM-расширитель состоит из двух основных компонентов: передатчика и приёмника. Передатчик подключается непосредственно к DVR, а приёмник — к монитору и мыши, которые находятся в месте управления системой.

Такое решение обеспечивает возможность полноценно управлять DVR, как если бы оператор находился рядом с устройством, при этом физическое расположение DVR может быть скрыто и защищено от несанкционированного доступа.

Подключение KVM-расширителя

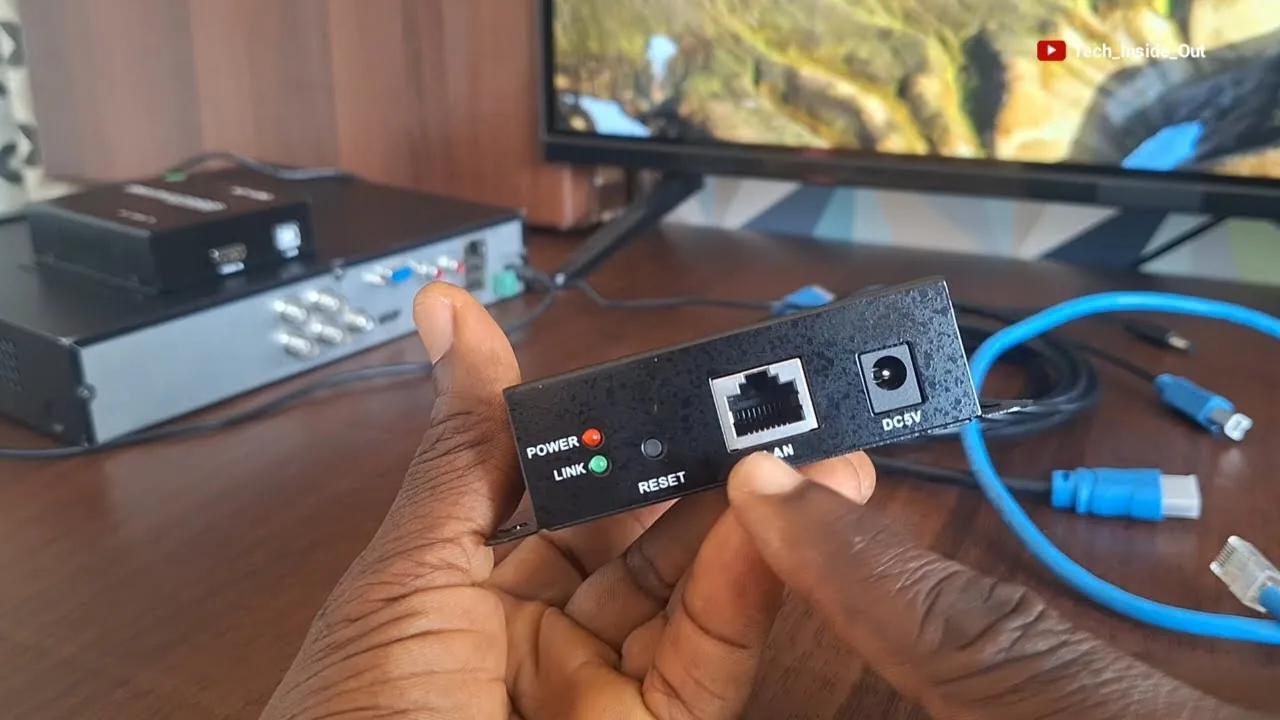

Для начала необходимо ознакомиться с интерфейсами KVM-расширителя. Передатчик оснащён HDMI и USB входами, а также имеет LAN-соединение. Приёмник, в свою очередь, оборудован HDMI выходом и USB портами для подключения мыши и клавиатуры.

Далее следует соединить передатчик и приёмник с помощью сетевого кабеля. Это обеспечит передачу сигнала между устройствами и позволит управлять компьютером на расстоянии.

После физического подключения устройств можно переходить к настройке KVM-расширителя для дальнейшей работы с системой.

Настройка и использование

Первым шагом в настройке является подключение HDMI-выхода DVR к передатчику KVM-расширителя. Это позволит передавать видеосигнал на приёмник и далее на телевизор или другой дисплей.

Затем необходимо подключить мышь к USB-порту приёмника KVM-расширителя. Таким образом, пользователь сможет управлять компьютером, даже если он находится на значительном расстоянии от него.

Последним шагом является выбор соответствующего источника сигнала на телевизоре или другом устройстве отображения. Например, если используется HDMI-порт номер 3, необходимо в настройках телевизора выбрать HDMI 3 в качестве активного источника сигнала. После этого на экране появится изображение, и можно будет начать работу с компьютером через KVM-расширитель.

Преимущества системы

Одним из ключевых преимуществ системы является возможность управления DVR на расстоянии до 120 метров. Это значительно расширяет возможности пользователя и позволяет управлять устройством даже из удалённых частей помещения или на значительном расстоянии от самого DVR.

Ещё одно важное преимущество — повышение безопасности системы за счёт скрытого размещения DVR. Скрытое размещение устройства снижает риск его повреждения или кражи, что особенно актуально для объектов, где безопасность имеет первостепенное значение. Таким образом, система позволяет не только эффективно управлять DVR, но и обеспечивать надёжную защиту устройства.

Практика

Чек-лист по материалу

• Подготовить KVM-расширитель (передатчик и приёмник).
• Подключить HDMI-кабель от DVR к передатчику KVM-расширителя.
• Подключить сетевой кабель между передатчиком и приёмником KVM-расширителя.
• Подключить приёмник KVM-расширителя к телевизору и мыши.
• Настроить телевизор на соответствующий источник сигнала.
• Проверить работу системы управления DVR с удалённого монитора и мыши.

Справка

Термины из видео

DVR

Устройство для записи и хранения видео с камер наблюдения.

NVR

Сетевое устройство для записи и хранения видео с IP-камер.

KVM-расширитель

Устройство, позволяющее передавать видеосигнал и сигналы управления периферийными устройствами (мышь, клавиатура) на большое расстояние.

HDMI

Интерфейс для передачи аудио и видеосигналов высокой чёткости.

LAN

Локальная сеть, используемая для подключения устройств в пределах ограниченной территории.
