Уличная 1 Мп IP-камера BEWARD B1210R: ИК-подсветка, синхронная с объективом

Общие сведения и условия эксплуатации

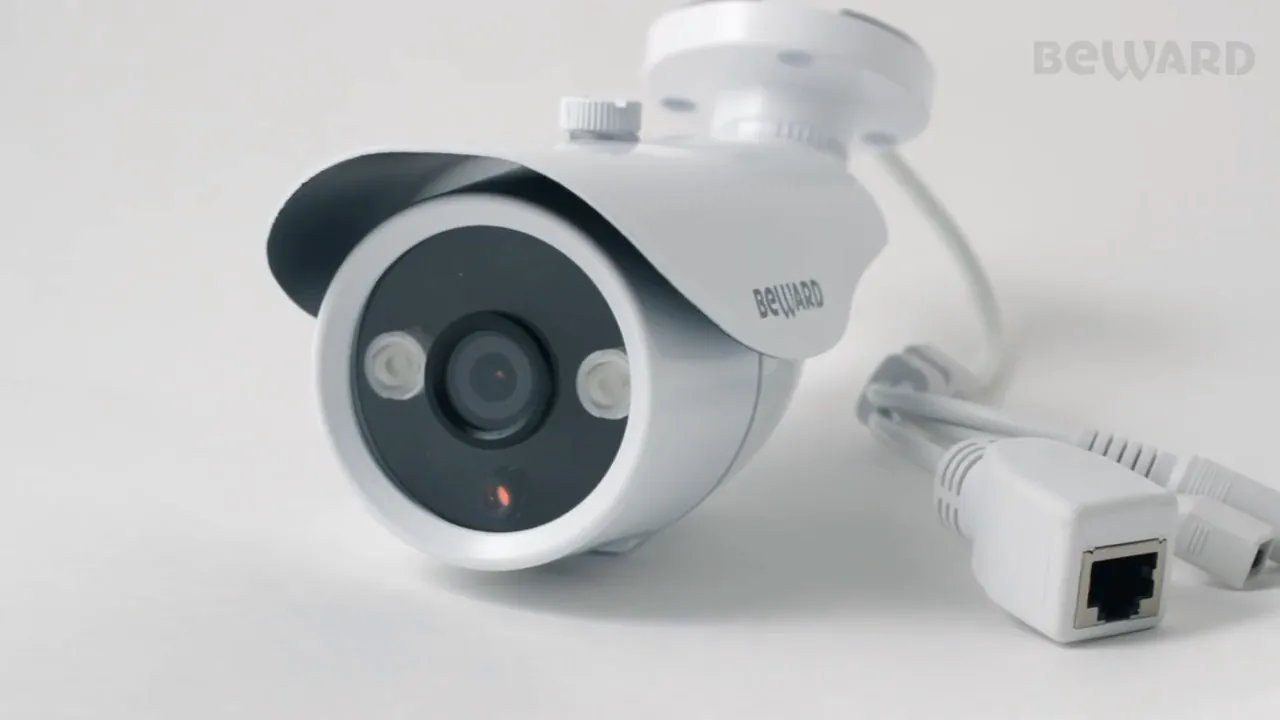

Камера B1210R представляет собой уличную мегапиксельную IP-камеру, предназначенную для работы в составе систем видеонаблюдения на открытом воздухе. Для электропитания устройства предусмотрено два варианта: от источника постоянного тока 12 В либо по технологии PoE. Это позволяет выбрать схему подключения в зависимости от доступной инфраструктуры объекта.

Условия эксплуатации камеры определены рабочим температурным диапазоном от -40 до +50 °C. В сочетании с классом защиты от влаги и пыли IP66 это означает, что корпус рассчитан на уличное применение и устойчив к воздействию осадков и пыли в указанном диапазоне температур.

Особенность ИК-подсветки

Ключевая особенность B1210R связана с согласованием ИК-подсветки и оптики: угол ИК-подсветки равен углу обзора камеры. При выборе различных объективов угол подсветки меняется синхронно с фокусным расстоянием, поэтому зона подсветки соответствует полю зрения камеры.

Для сравнения: в обычных уличных камерах используются ИК-светодиоды с углом 30°, тогда как угол обзора составляет 60–80°. Из-за этого несовпадения в темное время суток возникает потеря видимости по краям кадра и засветки объектов в центре изображения.

В B1210R указанное несоответствие устраняется за счет синхронного изменения угла подсветки при смене объектива, что сохраняет равномерность освещения по всему полю обзора.

Качество изображения и обработка сигнала

Основой формирования изображения служит мегапиксельный КМОП-сенсор. Именно он задаёт исходный уровень детализации, с которым далее работают все функции обработки сигнала. При неравномерном освещении, когда часть кадра оказывается слишком светлой, а часть — затемнённой, применяется цифровое расширение динамического диапазона DWDR. Оно позволяет сохранить различимость деталей и в светах, и в тенях, поэтому сенсор не теряет информативность в сложных сценах.

Для повышения эффективности видеонаблюдения при недостаточной освещённости используются фильтры шумоподавления 2D NR и 3D NR совместно. Двумерная обработка снижает шум в пределах отдельного кадра, а трёхмерная учитывает изменение сигнала между кадрами. Совместное применение этих фильтров уменьшает уровень шумов, что напрямую повышает эффективность наблюдения в условиях слабого света.

Видеокодирование и тревожные события

Камера поддерживает двойное кодирование видеопотоков в форматах H.264 и MJPEG. Это означает, что видеопотоки формируются параллельно в двух форматах, и каждый из них может использоваться для своих задач.

Помимо видеопотоков, камера регистрирует тревожные события и отправляет уведомления на почту, карту памяти или FTP. Таким образом, фиксация события сопровождается его передачей по выбранному каналу. Детектор движения, лежащий в основе таких событий, имеет независимую настройку уровня чувствительности, что позволяет подстроить срабатывание под конкретные условия съёмки.

Запись при сбое сети и комплектация

При сбое в сети камера продолжает постоянную запись видео на карту памяти MicroSD. Это означает, что даже при потере связи с сетью запись не прерывается: устройство переключается на локальный носитель и ведёт постоянную запись на карту. Таким образом, последовательность действий при сбое сети сводится к тому, что камера сохраняет видеофайлы на MicroSD, не останавливая процесс записи.

В комплект входит бесплатное профессиональное программное обеспечение на 36 каналов. Это ПО поставляется вместе с устройством и рассчитано на 36 каналов, что определяет масштаб системы, в которой может использоваться камера. Наличие такого программного обеспечения в комплекте связывает локальную запись на карту памяти с последующей работой в рамках многоканальной системы.

Оба факта дополняют друг друга: запись на MicroSD при сбое сети обеспечивает непрерывность фиксации видео, а бесплатное профессиональное ПО на 36 каналов входит в комплект поставки. В результате порядок действий выглядит так: при сбое сети камера продолжает постоянную запись на карту памяти, а для работы с системой в комплекте предусмотрено профессиональное программное обеспечение на 36 каналов.

Практика

Чек-лист по материалу

• Проверить соответствие угла ИК-подсветки выбранному объективу для равномерного освещения.
• Убедиться в поддержке PoE или наличии источника 12 В.
• Настроить детектор движения с независимым уровнем чувствительности.
• Указать адреса для уведомлений о тревожных событиях (почта, FTP).
• Установить карту памяти MicroSD для резервной записи при сбое сети.

Справка

Термины из видео

PoE

Технология передачи электропитания по кабелю Ethernet.

DWDR

Цифровое расширение динамического диапазона для качественного изображения при неравномерном освещении.

2D NR и 3D NR

Фильтры шумоподавления, повышающие эффективность работы системы видеонаблюдения в условиях недостаточной освещенности.

IP66

Класс защиты от влаги и пыли.
