UniFi в церкви: контроль доступа на 29 дверей, сеть, видеонаблюдение и PA

Введение и обзор проекта

Год назад интегратор YesTechie выполнил полное развертывание экосистемы UniFi (Network, Access, Protect) в Китайской христианской церкви в Таузенд-Окс. В настоящее время производится добавление дополнительного оборудования UniFi. Цель визита — показать, как система работает спустя год эксплуатации.

В ходе визита интегратор демонстрирует установленное оборудование и его работу, а также делится впечатлениями о надежности и удобстве системы.

Контроль доступа: 29 дверей

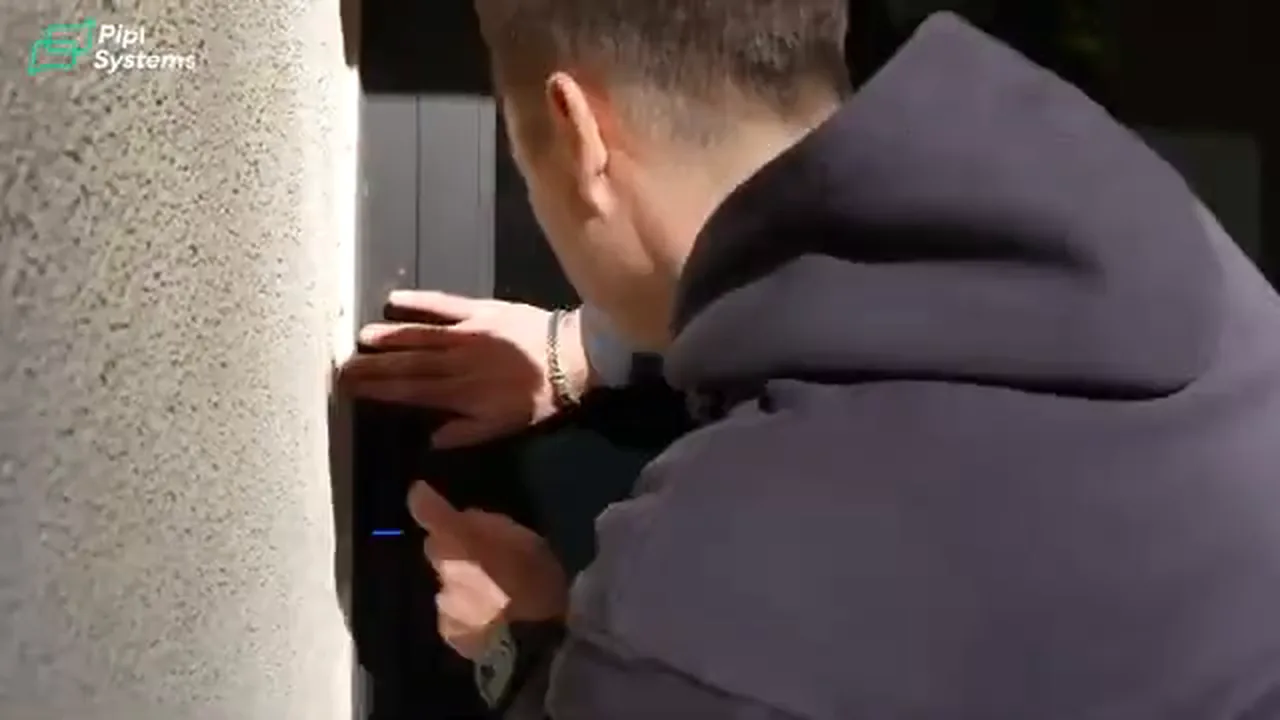

Установлена система UniFi Access на 29 дверей. Каждая дверь электрифицирована: используются магнитные замки и электрифицированные ручки (electrified levers). Для идентификации применяются считыватели G3 Pro с поддержкой распознавания лиц и PIN-кодов.

Для временного доступа (уборщики, обслуживающий персонал) можно выдавать временные PIN-коды. Внутри помещений установлены кнопки выхода (push to exit) и предусмотрена возможность открытия двери физическим ключом изнутри.

Контроль доступа был важен из-за детей: в церкви есть воскресная школа, и многие приводят детей. Родители и персонал могут использовать временные коды для доступа.

Сеть и датчики открытия дверей

Для поддержки датчиков открытия дверей (entry sensors), работающих по Bluetooth, использованы точки доступа U6. Датчики устанавливаются на каждой внешней двери и сообщают, если дверь оставлена открытой.

Плотное размещение точек доступа U6 обеспечивает стабильное Bluetooth-соединение для датчиков. Как отметил интегратор, связь не является проблемой, и система работает очень хорошо.

Видеонаблюдение

Используются камеры G5 (модель G5 Turret). Камеры не имеют продвинутого AI-детектирования объектов, но обеспечивают достаточное качество. Камеры установлены для покрытия каждой двери и коридоров, чтобы никто не мог войти незамеченным.

Служба управления церковью довольна системой Protect. Представитель церкви Рэй отметил, что камеры установлены в разных местах и он может использовать их для проверки, приходил ли тот или иной человек.

Система оповещения (PA)

Установлены 4 динамика: 2 внутренних и 2 внешних (на боковой и передней парковках). Используются усилители UniFi Amp (два устройства: одно для внутренних, одно для внешних динамиков).

Система позволяет транслировать музыку и делать объявления через стороннее микрофонное приложение. Планируется добавить еще два динамика: на детскую площадку и внутрь помещения.

Серверная и инфраструктура

В серверной стойке установлены: UDM Pro (шлюз, Network), NVR Pro (Protect и Access), четыре Enterprise Door Access Hub для дверей, два UniFi Amp для динамиков.

Для защиты от отключений электроэнергии (до 8 часов) установлен ИБП с дополнительными батареями, обеспечивающий работу до 10 часов. На стойку наклеен стикер с QR-кодом для быстрой связи с поддержкой интегратора.

Практика

Чек-лист по материалу

• Проверить работоспособность всех 29 дверей с электрифицированными замками и считывателями G3 Pro.
• Убедиться в наличии и корректной работе датчиков открытия дверей на внешних дверях.
• Проверить покрытие Wi-Fi (точки U6) для стабильного Bluetooth-соединения датчиков.
• Проверить работу камер G5 и запись в NVR Pro.
• Протестировать систему PA: трансляцию музыки и объявлений через микрофон.
• Проверить работу ИБП и время автономной работы при отключении питания.
• Убедиться в соответствии пожарным нормам: возможность выхода изнутри без ключа.
• Проверить наличие стикера поддержки на серверной стойке.

Справка

Термины из видео

UniFi Access

Система контроля доступа от Ubiquiti, включающая считыватели, контроллеры и программное обеспечение для управления дверями.

G3 Pro reader

Считыватель UniFi Access с поддержкой распознавания лиц и ввода PIN-кодов.

Электрифицированная ручка (electrified lever)

Дверная ручка со встроенным электрическим замком, позволяющая блокировать и разблокировать дверь.

Магнитный замок

Электромагнитный замок, удерживающий дверь в закрытом состоянии при подаче питания.

Entry sensor

Датчик открытия двери, работающий по Bluetooth и сообщающий в систему о состоянии двери (открыта/закрыта).

U6 access point

Точка доступа Wi-Fi 6 от Ubiquiti, поддерживающая Bluetooth для подключения датчиков и других устройств.

UniFi Protect

Система видеонаблюдения от Ubiquiti, включающая камеры, NVR и программное обеспечение.

G5 Turret

Модель купольной камеры видеонаблюдения из серии G5.

UniFi Amp

Усилитель мощности для подключения динамиков в системе оповещения UniFi.

UDM Pro

Устройство UniFi Dream Machine Pro, выполняющее функции шлюза, коммутатора и контроллера сети.

NVR Pro

Сетевой видеорегистратор UniFi Protect для хранения записей с камер.

ИБП (UPS)

Источник бесперебойного питания, обеспечивающий работу системы при отключении электроэнергии.
