Установка боллардов (противотаранных столбиков) на парковке: этапы монтажа

Введение и предварительная встреча

Ролик посвящен установке противотаранных столбиков (боллардов) на парковке около замка Гарибальди в Самарской области. Это место требует особого подхода к организации безопасности, поэтому процесс начинается с детальной проработки.

На объекте была проведена предварительная встреча с заказчиком. В ходе встречи обсуждались место установки столбиков и алгоритм их работы и управления. Это позволило согласовать все ключевые моменты до начала монтажа.

Подготовка оборудования

После согласования проекта оборудование было заказано и получено у поставщика. Это важный этап, обеспечивающий наличие всех необходимых компонентов для установки.

Перед вывозом на объект проводится программирование и контрольное тестирование боллардов. Такая проверка позволяет убедиться в их работоспособности и корректной настройке до начала монтажных работ.

Подготовка колодцев и коммуникаций

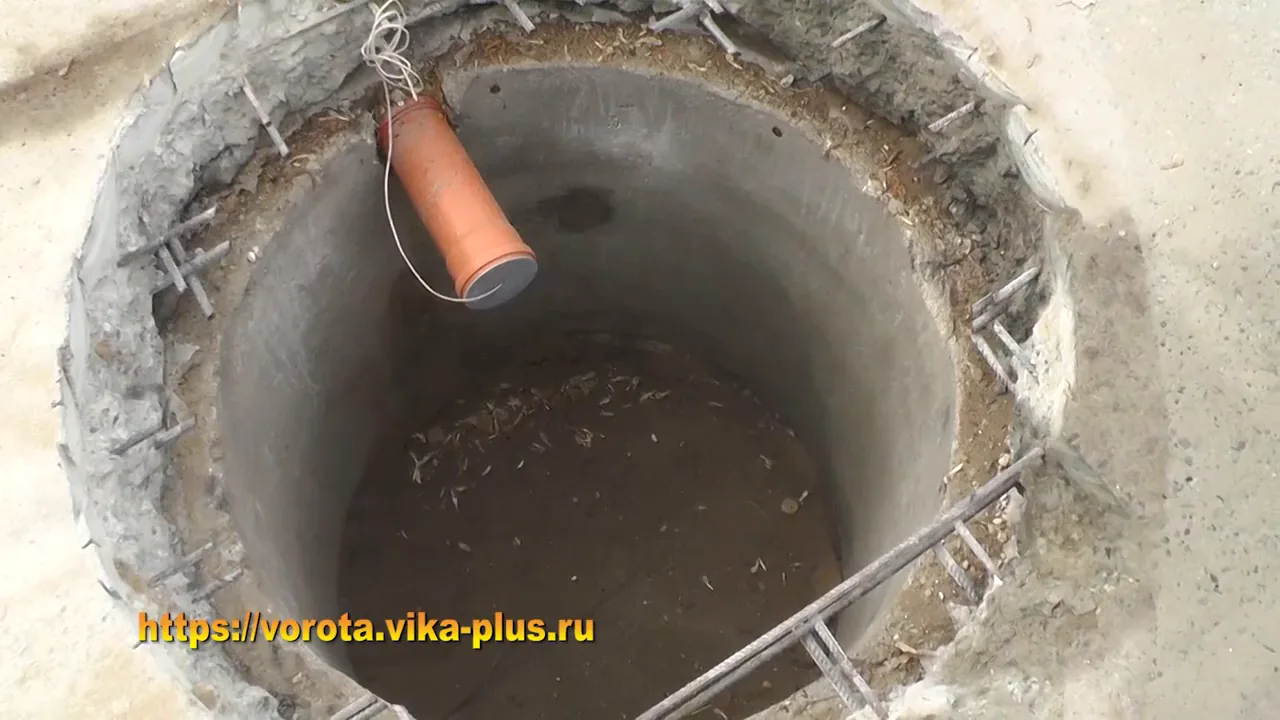

Перед началом монтажа боллардов необходимо убедиться, что все подготовительные работы завершены. Колодцы уже подготовлены, дренаж и отсыпка выполнены в строгом соответствии с инструкцией производителя. Это гарантирует, что основания для установки столбиков готовы к дальнейшим операциям.

Под землей проложены 110-е трубы, которые выведены в колодец для прокладки кабельной трассы. Эти трубы предназначены для размещения кабелей управления боллардами. Управление боллардами осуществляется от удаленно установленного блока управления, что позволяет контролировать их работу на расстоянии.

На время монтажа трубы заглушены крышками, а из них торчат кончики проволоки для протяжки проводов. Это предотвращает попадание грязи и влаги внутрь труб и обеспечивает возможность быстрой прокладки кабелей после установки столбиков.

Установка боллардов

Процесс установки начинается с разгрузки боллардов и подготовки их к монтажу. Затем производится засыпка колодцев песком. Перед опусканием столбиков необходимо выровнять глубину каждого колодца путем досыпания или удаления песка, а дно тщательно утрамбовать. Это обеспечивает стабильное и ровное основание для каждого болларда.

Первый столб аккуратно опускается в подготовленный колодец. После этого контролируется уровень глубины следующего колодца, и опускается очередная конструкция. Все болларды выставляются по одной оси и по уровню относительно нулевой отметки, чтобы обеспечить их правильное взаимное расположение и функциональность.

Завершается установка монтажом последнего третьего столбика. Таким образом, последовательная установка каждого болларда с проверкой уровня и оси гарантирует надежную и точную установку всей системы.

Фиксация и подключение

После окончательного выравнивания столбов производится их подсыпка песком, что обеспечивает устойчивость основания. Затем выполняется разваривание арматуры для жесткой фиксации столбов в заданном положении. Эти действия гарантируют надежное закрепление боллардов и предотвращают их смещение в процессе эксплуатации.

Далее провода укладываются в гофру и протягиваются через заранее проложенные в грунте трубы. Такая защита кабеля необходима для предотвращения механических повреждений и воздействия влаги. Протяжка осуществляется последовательно, от каждого столба к месту выхода труб.

Завершающим этапом подключения является соединение проводов с блоком управления. Это обеспечивает подачу питания и управляющих сигналов на болларды. После подключения проверяется целостность соединений и готовность системы к запуску.

Завершение работ

По окончании монтажа и подключения производится контрольный запуск установленных боллардов. Цель запуска — убедиться в корректной работе всех механизмов и отсутствии ошибок. В случае выявления неисправностей вносятся необходимые корректировки.

Полную засыпку, укладку брусчатки и прочие работы по благоустройству заказчик решил выполнить своими силами. Это означает, что данные этапы не входят в зону ответственности компании. Заказчик принимает на себя обязательства по завершению объекта.

На этом работа компании на объекте завершена. Все предусмотренные договором действия выполнены, система передана заказчику. Дальнейшие операции по финишной отделке выполняются заказчиком самостоятельно.

Практика

Чек-лист по материалу

• Провести встречу с заказчиком на объекте для согласования места установки и алгоритма управления.
• Заказать и получить оборудование у поставщика.
• Выполнить программирование и контрольное тестирование боллардов перед вывозом.
• Подготовить колодцы: дренаж, отсыпка, утрамбовка дна.
• Проложить подземные трубы для кабельной трассы и вывести их в колодец.
• Установить болларды, выровнять по оси и уровню.
• Зафиксировать столбы сваркой арматуры и подсыпкой песком.
• Протянуть провода в гофре через трубы и подключить к блоку управления.
• Выполнить контрольный запуск боллардов.

Справка

Термины из видео

Болларды (противотаранные столбики)

Выдвижные парковочные столбы, предназначенные для ограничения проезда транспорта.

Колодец

Углубление в земле, подготовленное для установки болларда, с дренажем и отсыпкой.

Дренаж

Система отвода воды из колодца.

Отсыпка

Засыпка дна колодца песком или другим материалом для выравнивания.

Блок управления

Устройство для управления работой боллардов, установленное удаленно.

Гофра

Гибкая гофрированная трубка для защиты проводов.
