Установка CCTV-камер с гибридным видеорекордером

Введение и перечисление компонентов

Для создания системы видеонаблюдения используется гибридный видеорекордер (XVR), который позволяет интегрировать различные типы камер и обеспечивать эффективное управление видеопотоками.

В установке применяются два типа камер: AHD и IP. AHD-камеры обеспечивают высокое качество изображения и подходят для участков, где не требуется передача данных по сети. IP-камеры, в свою очередь, позволяют передавать видеопоток через локальную сеть или интернет, что расширяет возможности мониторинга и управления системой.

Для работы IP-камер необходим PoE-коммутатор, который обеспечивает питание и передачу данных по сетевым кабелям. Для подключения AHD-камер используются кабели с BNC-разъёмами.

Подключение AHD-камер

AHD-камеры подключаются к системе через BNC-разъёмы, что обеспечивает надёжное соединение и передачу видеосигнала. Кабели с BNC-разъёмами подключаются к соответствующим выходам на камерах и входам на XVR.

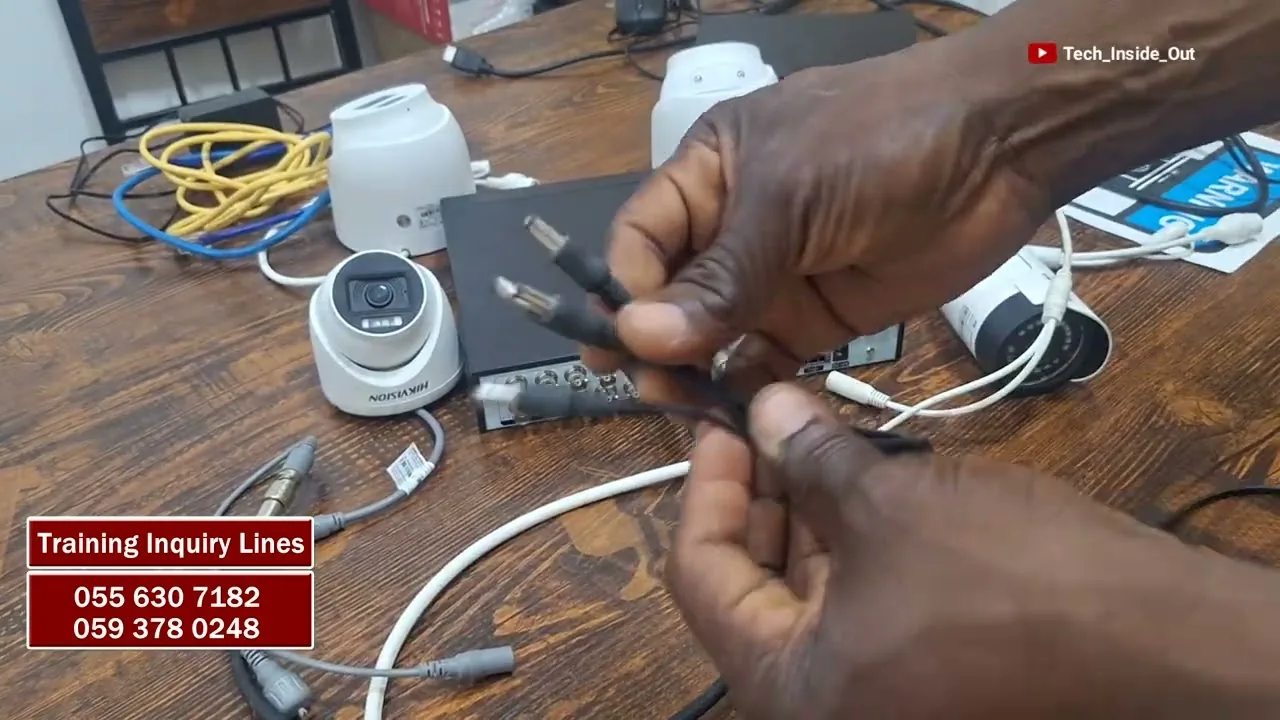

Для питания AHD-камер используется сплиттер и адаптер на 12 В. Сплиттер позволяет разделить один источник питания на несколько устройств, а адаптер обеспечивает необходимое напряжение для работы камер.

После подключения кабелей и обеспечения питания камеры подсоединяются к видеовходам на XVR. Это позволяет системе распознавать камеры и получать с них видеопоток для дальнейшей обработки и записи.

Подключение IP-камер

Для начала процесса подключения IP-камер необходимо использовать PoE-коммутатор. IP-камеры подключаются к нему через Ethernet-порты. Это позволяет упростить процесс развёртывания системы видеонаблюдения, так как один кабель служит и для передачи данных, и для питания устройств.

PoE-коммутатор играет ключевую роль в системе, поскольку обеспечивает одновременное питание IP-камер и передачу видеоданных. Это существенно упрощает инфраструктуру, избавляя от необходимости прокладывать отдельные кабели для питания камер.

После подключения IP-камер к PoE-коммутатору необходимо соединить сам коммутатор с XVR при помощи сетевого кабеля. Это создаст полноценную цепочку для передачи видеопотоков от камер к записывающему устройству.

Настройка XVR

Перед тем как начать работу с IP-камерами, необходимо внести изменения в настройки XVR. В частности, нужно изменить тип канала, чтобы система могла корректно взаимодействовать с подключёнными IP-камерами.

После того как необходимые изменения в настройках будут внесены, следует выполнить перезапуск XVR. Это обязательный шаг, который позволит системе применить новые настройки и подготовиться к обнаружению IP-камер.

После успешного перезапуска XVR можно приступать к поиску и добавлению IP-камер в систему. На этом этапе XVR сканирует сеть и обнаруживает подключённые камеры, после чего их можно добавить в систему для дальнейшего мониторинга и записи видео.

Просмотр изображения с камер

Для начала необходимо подключить XVR к монитору с помощью HDMI-кабеля. Убедитесь, что кабель надёжно закреплён в разъёмах как на XVR, так и на мониторе.

После физического подключения оборудования следует выполнить настройку системы. Это включает в себя конфигурацию параметров отображения и выбор режимов работы камер.

По завершении настройки вы сможете просматривать изображение со всех подключённых камер на мониторе. Это позволит контролировать ситуацию в режиме реального времени и оперативно реагировать на любые изменения.

Практика

Чек-лист по материалу

• Подготовить все необходимые компоненты (XVR, камеры, PoE-коммутатор, кабели).
• Подключить AHD-камеры через BNC-разъёмы к XVR.
• Обеспечить питание AHD-камер через сплиттер и адаптер.
• Подключить IP-камеры к PoE-коммутатору.
• Подключить PoE-коммутатор к XVR.
• Настроить XVR для работы с IP-камерами.
• Подключить XVR к монитору через HDMI.
• Проверить отображение всех камер на мониторе.

Справка

Термины из видео

Гибридный видеорекордер (XVR)

Устройство, позволяющее подключать и обрабатывать сигналы как от AHD, так и от IP-камер.

AHD-камеры

Аналоговые камеры с высокой чёткостью, использующие BNC-разъёмы для подключения.

IP-камеры

Цифровые камеры, передающие видеопоток через сеть с использованием Ethernet-портов.

PoE-коммутатор

Устройство, обеспечивающее питание и передачу данных для IP-камер через один кабель.

BNC-разъёмы

Тип разъёмов, используемых для подключения аналоговых камер к видеорекордеру.
