Установка и подключение видеодомофона с электромеханическим замком

Коротко

Главный ответ

В статье описан процесс установки видеодомофона с вызывной панелью и электромеханическим замком в частном доме. Приведены необходимые материалы, схемы подключения кабелей ВВГНГ и КСПВ, а также порядок монтажа и проверки системы.

Главное из материала

Основные выводы

Для питания видеодомофона используется кабель ВВГНГ 2х1.5, для связи с вызывной панелью и замком — кабель КСПВ.
Кабель ВВГНГ подключается в силовом щите: белая жила — к автомату, синяя — к нулевой шине.
Кабель КСПВ прокладывается в ПНД трубе через гильзу в фундаменте, жилы маркируются: белая — аудио (A), жёлтая — видео (V), зелёная — питание (B+), коричневая — земля (GND).
Вызывная панель подключается к видеодомофону и замку по цветовой схеме, соединения выполняются изолированными гильзами с термоусадкой.
Электромеханический замок подключается через блок управления: B+ к +12V, GND к соответствующей клемме, жилы «замок» — к клеммам open button.

Необходимые материалы и оборудование

Для установки видеодомофона потребуется следующее оборудование: двухжильный кабель ВВГНГ сечением 1.5 мм², кабель связи КСПВ для подключения вызывной панели и электромеханического замка, видеодомофон с вызывной панелью, электромеханический замок и блок управления замком.

Подключение кабеля к щитку

В заранее подготовленной штробе прокладывается двухжильный кабель ВВГНГ к месту установки розетки для видеодомофона. После прокладки и фиксации кабеля производится его подключение в силовом щите: белая жила соединяется со свободной клеммой автоматического выключателя, синяя жила — с нулевой шиной.

Прокладка кабеля к вызывной панели

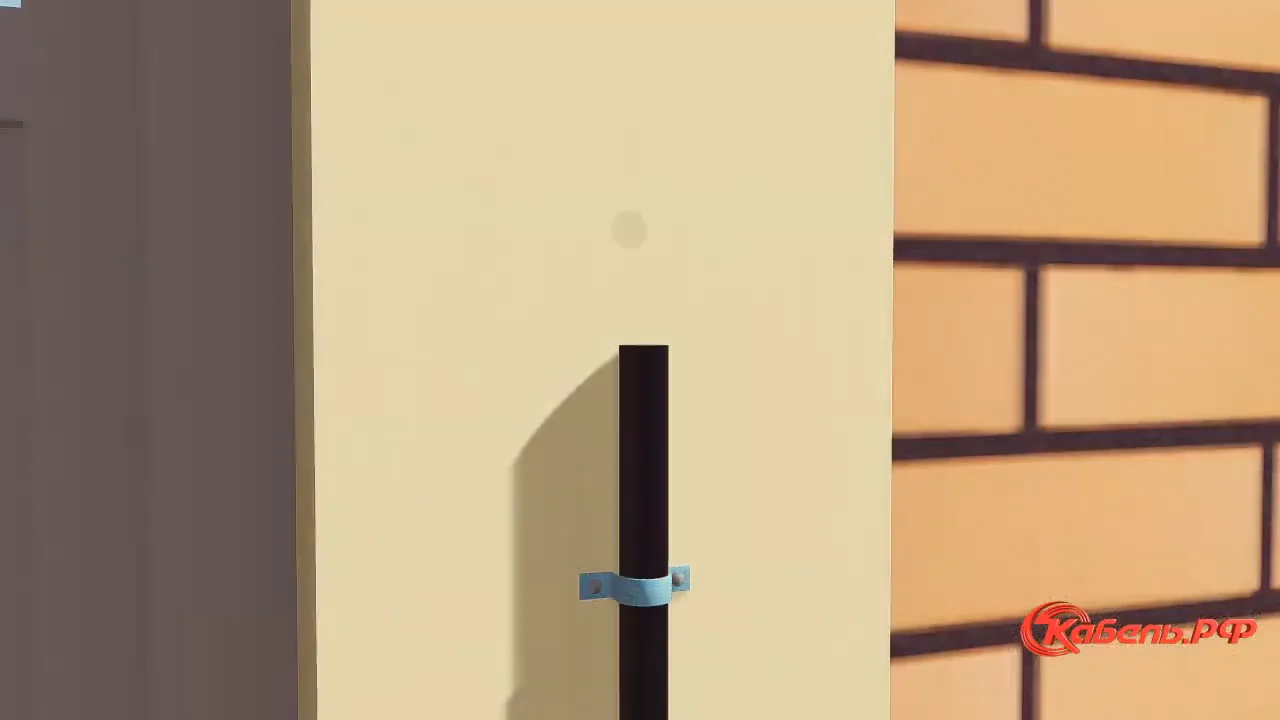

Другой конец кабеля ВВГНГ зачищается. Для прокладки кабеля связи КСПВ подготавливается траншея от калитки до дома. Прокладывается ПНД труба через гильзу в фундаменте, затем по дну траншеи и поднимается вверх. Рекомендуемая высота установки видео- и вызывной панели — от 150 до 160 см.

В колонне забора проделывается отверстие, устанавливается гильза и кабельные короба. При помощи оцинкованного троса в трубе протягивается кабель КСПВ. После прокладки оболочка кабеля зачищается и жилы маркируются: белая — A (аудио), жёлтая — V (видео), зелёная — B+ (питание), коричневая — GND (земля). На оболочку кабеля наносится обозначение «панель».

В доме конец кабеля также зачищается и маркируется, жилы оконцовываются наконечниками. Далее отмеряется необходимая длина кабеля от вызывной панели до электромеханического замка и прокладывается с использованием гибкого перехода. Оконцы кабеля зачищаются и маркируются: белая жила — «замок», жёлтая — «замок», зелёная — B+, коричневая — GND. После прокладки кабеля траншея засыпается и выполняются отделочные работы.

Подключение видеодомофона

Снимается поддерживающий кронштейн и фиксируется на стене. Подключение выполняется по схеме: белая жила (A) — к клемме A, жёлтая (V) — к клемме V, зелёная (B+) — к клемме B+, коричневая (GND) — к одноимённой клемме. Затем устанавливается кронштейн и фиксируется видеопанель.

Подключение вызывной панели

Устанавливается кронштейн для вызывной панели. Соединение жил кабелей с проводами панели выполняется по схеме. Надеваются термоусадочные трубки, соединение производится изолированными гильзами. Жила A соединяется с белой жилой панели (аудио). Жилы GND обоих кабелей соединяются с чёрной жилой панели (общий). Жилы B+ обоих кабелей соединяются с красной жилой панели (+12V). Жила V соединяется с жёлтой жилой панели (видео). Жилы с маркировкой «замок» соединяются с зелёной и синей жилами панели в любой последовательности.

Термоусадки нагреваются, панель устанавливается на кронштейн.

Подключение электромеханического замка

Кабель пропускается в специальное отверстие замка, откручиваются клеммы, убираются заводские провода. Подключение к блоку управления: B+ — к клемме +12V, GND — к соответствующей клемме, жилы «замок» — к клеммам open button в любой последовательности. Блок управления подключается к клеммам замка. Устанавливается бус в замке и замок закрывается.

В завершение видеопанель подключается к розетке и производится проверка работы системы.

Практика

Чек-лист по материалу

Подготовить кабель ВВГНГ 2х1.5, кабель КСПВ, видеодомофон с вызывной панелью, электромеханический замок, блок управления замком.
Проложить кабель ВВГНГ в штробе к месту установки розетки видеодомофона.
Подключить кабель ВВГНГ в силовом щите: белую жилу к автомату, синюю к нулевой шине.
Подготовить траншею от калитки до дома, проложить ПНД трубу через гильзу в фундаменте.
Установить гильзу и кабельные короба в колонне забора, протянуть кабель КСПВ оцинкованным тросом.
Зачистить и маркировать жилы кабеля КСПВ: A, V, B+, GND.
Установить кронштейн видеодомофона и подключить жилы по схеме.
Установить кронштейн вызывной панели, соединить жилы с проводами панели, используя термоусадку и гильзы.
Подключить электромеханический замок к блоку управления и к клеммам замка.
Проверить работу системы после подключения видеопанели к розетке.

Справка

Термины из видео

ВВГНГ: Двухжильный кабель сечением 1.5 мм², используемый для питания видеодомофона.
КСПВ: Кабель связи, применяемый для подключения вызывной панели и электромеханического замка.
Вызывная панель: Устройство с кнопкой вызова и камерой, устанавливаемое на входе.
Электромеханический замок: Замок, управляемый электрическим сигналом.
Блок управления замком: Устройство, коммутирующее питание и управляющие сигналы для электромеханического замка.
ПНД труба: Полиэтиленовая труба низкого давления, используемая для защиты кабеля при прокладке в траншее.
Гильза: Отрезок трубы, закладываемый в фундамент или стену для прохода кабеля.
Термоусадочная трубка: Изоляционная трубка, сжимающаяся при нагреве для герметизации соединений.
B+: Маркировка жилы для питания вызывной панели (плюс 12 В).
GND: Маркировка жилы для земли (общий провод).
