Подключение мониторов TANTOS к вызывной панели по линии ИНТЕРКОМ

Назначение шлейфов и подключение мониторов

Домофоны TANTOS предоставляют возможность подключения до четырёх мониторов в одной линии. Это позволяет организовать эффективный контроль над несколькими зонами одновременно.

К каждому монитору можно подключить до двух видеокамер, что расширяет возможности наблюдения и повышает уровень безопасности объекта.

Для подключения используется четырёхжильный разъём с определённой расцветкой проводов: красный провод отвечает за аудио, синий — за землю (минус), жёлтый — за питание (плюс 12 вольт), а белый — за видеосигнал. Правильное соответствие проводов их функциям критически важно для корректной работы системы. Перед подключением необходимо убедиться, что провода не повреждены и их изоляция не имеет трещин, что может привести к сбоям в работе системы. Также следует проверить соответствие напряжения питания требованиям устройства, чтобы избежать его выхода из строя.

Процесс подключения двух мониторов

Мониторы подключаются параллельно к вызывной панели, что обеспечивает одновременный доступ к сигналам с вызывной панели на все подключённые устройства. При подключении необходимо убедиться, что каждый монитор получает достаточный уровень сигнала, иначе качество изображения и звука может ухудшиться.

Помимо проводов, используемых для подключения мониторов и камер, существует пятый провод (например, коричневого цвета), который применяется для подключения замка. Это позволяет интегрировать систему контроля доступа с системой видеонаблюдения. При подключении замка следует проверить правильность соединения и убедиться, что замок реагирует на команды системы.

При подключении панелей к мониторам разных производителей необходимо тщательно проверять расцветку жил, так как она может отличаться. Это поможет избежать ошибок при подключении и обеспечить корректную работу всей системы. Рекомендуется составить схему подключения перед началом работ, чтобы минимизировать риск ошибок.

Настройка мониторов

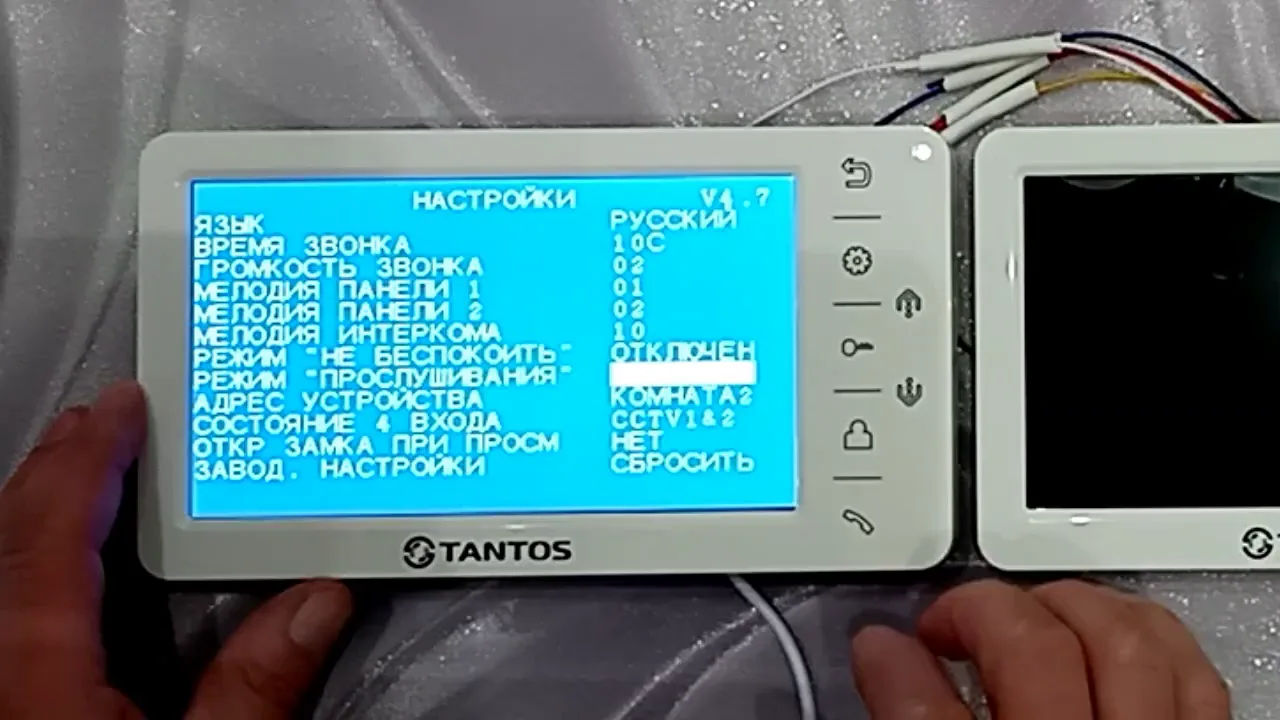

В процессе настройки мониторов пользователь может задать ряд важных параметров, которые позволят адаптировать устройство под индивидуальные потребности. В первую очередь можно установить адрес устройства, что необходимо для его идентификации в сети. При назначении адреса следует убедиться, что он не совпадает с адресами других устройств в сети, чтобы избежать конфликтов.

Кроме того, доступны настройки длительности вызова, громкости звонка и мелодии вызова. Это позволяет настроить устройство так, чтобы оно соответствовало предпочтениям пользователя и условиям эксплуатации. Например, в условиях шумного окружения можно увеличить громкость звонка, чтобы не пропустить вызов.

Также можно выбрать язык интерфейса, что делает использование монитора более удобным для пользователей из разных регионов. При выборе языка следует убедиться, что все функции устройства корректно отображаются на выбранном языке. Ещё одна полезная функция — возможность включить режим «не беспокоить», который поможет избежать лишних отвлечений. В этом режиме устройство не будет подавать звуковые сигналы при вызовах, что может быть полезно в ночное время или в тихих зонах. Наконец, можно настроить режим прослушивания и состояние четвёртого входа, что расширяет функциональность устройства. Настройка четвёртого входа позволяет адаптировать устройство для работы с дополнительными датчиками или устройствами.

Дополнительные возможности

Мониторы предоставляют ряд дополнительных функций, которые расширяют их возможности и делают использование более удобным. Например, через меню можно просматривать изображения с камер и вызовных панелей, что полезно для контроля ситуации на объекте. При просмотре изображений можно использовать функции масштабирования и переключения между камерами, чтобы детально рассмотреть нужную зону.

Ещё одна полезная функция — возможность изменения формата изображения. Пользователь может выбрать соотношение сторон 4:3 или 16:9 в зависимости от предпочтений и характеристик просматриваемого контента. Изменение формата изображения может быть полезно, если контент не соответствует стандартному формату монитора.

Панели с индексом «плюс» обладают дополнительной функцией — подсветкой. Она может быть яркой или инфракрасной, что позволяет использовать панели в различных условиях освещения и расширяет возможности их применения. Инфракрасная подсветка особенно полезна в тёмное время суток, когда необходимо обеспечить видимость без привлечения лишнего внимания.

Практика

Чек-лист по материалу

• Проверить расцветку жил при подключении панелей и мониторов.
• Использовать четырёхжильный разъём для подключения по линии ИНТЕРКОМ.
• Настроить адрес устройства на каждом мониторе.
• Задать длительность вызова, громкость и мелодию звонка.
• Настроить режим прослушивания при необходимости.

Справка

Термины из видео

ИНТЕРКОМ

Система связи, используемая для соединения мониторов и вызывных панелей в системе видеодомофона.

Вызывная панель

Устройство, устанавливаемое у входной двери, которое позволяет вызвать жильцов и передать сигнал на мониторы.

Монитор

Устройство для отображения видеосигнала с вызывной панели и взаимодействия с системой видеодомофона.
