Верификация витой пары в СКС на 260 портов с Fluke Microscanner 2

Введение и описание объекта

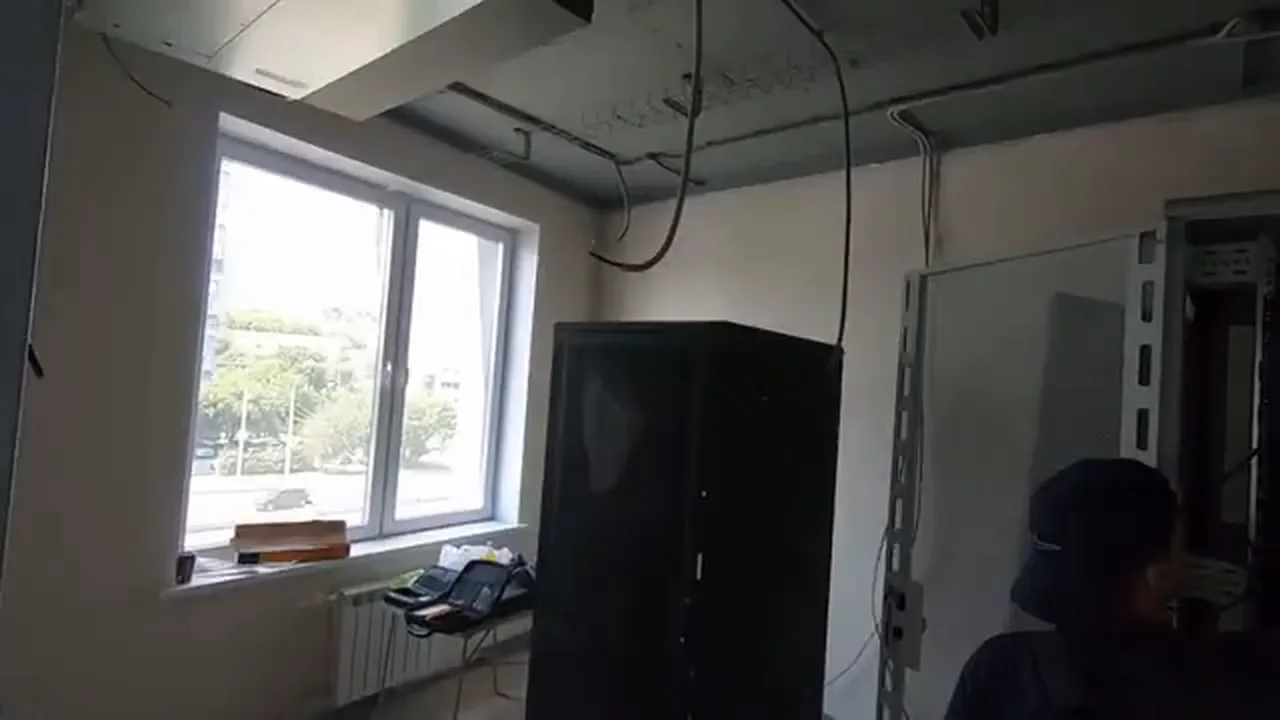

В open space проложен кабель Netlan из чистой меди категории 5E с оболочкой UUDP. Кабель идёт в лотках, затем переходит в кабельный канал, где должен быть разделитель силы и сигнального кабеля. Розетки подключены, всё сходится в стойку с двумя оптическими кроссами и патчпанелями.

Патчпанели также от Netlan, разделаны по парам и на два порта. С обратной стороны видно, что не все кабели вошли в один кабельный ввод, поэтому пришлось заводить сверху в разные вводы, что выглядит немного некрасиво.

Обзор тестеров

Первый тестер — некорксовский, самый дешёвый, за 3300 руб. (цены на конец 2025 года). Состоит из двух частей: источник сигнала и ответная часть (терминатор). В комплекте есть переходники с RJ-45 на коаксиальный кабель, которые не использовались.

Второй тестер — Fluke Microscanner 2. Новый такой не купить, но можно найти на Авито. У него есть ответная часть №1 и семь маленьких ответок, пронумерованных от 1 до 7. Язычки на ответках уже поотломались, поэтому с ними нужно работать очень нежно. Прибор показывает длину кабеля, наличие ответной части и позволяет локализовать обрыв.

Процесс тестирования простым тестером

Источник по очереди подаёт сигнал в каждую жилу, и индикатор показывает, на какую жилу уходит сигнал. При подключении экранированного кабеля показывается заземление: если горит лампочка GND, значит, экран работает.

При проверке порта 8 сигнал не появился. Переключились на порт 71 — лампочки забегали в правильном порядке, сигнал идёт по каждой жилке последовательно, ничего не перепутано.

Тестирование Fluke Microscanner 2

Прибор подключается через патчкорд к патчпанели, ответные части подключаются к розеткам. Для порта 1 показана длина 28,9 м и отсутствие ответной части, для соседнего порта — 29 м и ответная часть №2. Сделан вывод, что кабель цел, но на патчпанели подключён не в тот порт.

При проверке порта 128 обнаружено, что бело-зелёная жила не видится, а коричневая пара «улетает». Тестер может разделить длину (например, 51 м) на четыре участка примерно по 12,5 м и показать, на каком участке обрыв. Поскольку оранжевые жилы такой же длины, как и бело-зелёная, сделан вывод, что обрыв бело-зелёной жилы именно на патчпанели.

Организация работы в паре

Один человек остаётся в серверной, меняет ответные части, ведёт блокнот и ручку для записи косяков, использует рацию. Ему удобно работать за столиком на стульчике. Второй идёт к розеткам, засекает время и сообщает о готовности по рации.

Коллега в серверной перекидывает ответки с первого порта в восьмой, со второго в девятый, с третьего в десятый и так далее. При обнаружении косяка по рации сообщается: «Саня, записывай в тетрадочку. Порт такой-то, косяк такой-то».

Обнаруженные ошибки и итоги

Найдены перепутанные порты (порт 9 с портом 1), розетки, установленные вверх ногами (три или четыре), обрыв жилы. Розетки приходилось пересобирать на месте, для чего нужна отвёртка.

Итоговая скорость: 286 портов за 53 минуты, примерно 5 портов в минуту. Стоимость работы: 50 руб. за порт, итого 14 000 руб. за 286 портов. Заказчик получает 100% рабочей линии. После исправления ошибок проводится повторное тестирование исправленных портов.

Практика

Чек-лист по материалу

• Подготовить тестеры (простой и Fluke Microscanner 2), ответные части, патчкорды, рации, блокнот и ручку.
• Проверить наличие разделителя силы и сигнального кабеля в кабельном канале.
• При тестировании простым тестером убедиться в правильном порядке жил и наличии заземления (для экранированного кабеля).
• При использовании Fluke Microscanner 2 проверять длину кабеля и наличие ответной части на другом конце.
• Организовать связь по рации между серверной и точкой тестирования.
• Фиксировать все обнаруженные косяки в блокнот с указанием порта и характера ошибки.
• После исправления ошибок провести повторное тестирование исправленных портов.

Справка

Термины из видео

СКС

Структурированная кабельная система — комплекс кабелей, разъёмов и оборудования для передачи сигналов в здании.

UTP

Неэкранированная витая пара — кабель из скрученных пар проводов без общего экрана.

Fluke Microscanner 2

Тестер кабельных линий, используемый для проверки витой пары, измерения длины и обнаружения неисправностей.

Ответная часть (ответка)

Терминатор или удалённый модуль тестера, подключаемый к противоположному концу кабеля для проверки целостности.

Патчпанель

Коммутационное устройство с портами для подключения кабелей и организации соединений в стойке.

Интелетон

Режим тестера для генерации сигнала в кабеле и поиска нужной пары среди пучка с помощью специального щупа.
