Видеодомофон Ps-Link KIT-7421WS-18: сборка, настройка

Коротко

Главный ответ

Статья содержит пошаговую инструкцию по сборке и настройке комплекта видеодомофона Ps-Link KIT-7421WS-18, включая подключение вызывной панели, замка, кнопки выхода, настройку меню, подключение к Wi-Fi и программирование карт доступа.

Главное из материала

Основные выводы

Для вызывной панели требуется отдельное питание из-за встроенного считывателя контроллера.
Перед подключением необходимо переключить разрешение вызывной панели в положение 1080 для передачи изображения FullHD.
Подключение замка и кнопки выхода выполняется по цветной маркировке проводов с общей землей.
Настройка Wi-Fi и подключение к приложению умного дома позволяет удаленно управлять домофоном.
Программирование карт доступа осуществляется через мастер-карту и карту удаления.

Коммутация элементов комплекта

Для сборки комплекта необходимо скоммутировать все элементы между собой. В комплекте с домофоном поставляются специальные коннекторы с проводами для коммутации с вызывными панелями и замками. Коннектор подключается к разъему на тыльной стороне видеодомофона.

Для вызывной панели требуется отдельное питание с отдельного блока, поскольку в нее встроен считыватель контроллера.

Настройка вызывной панели

Домофон поддерживает формат FullHD. На тыльной стороне вызывной панели за резиновой заглушкой находится переключатель, который необходимо перевести в положение 1080. Только после этого изображение будет передаваться.

Подключение замка и кнопки выхода

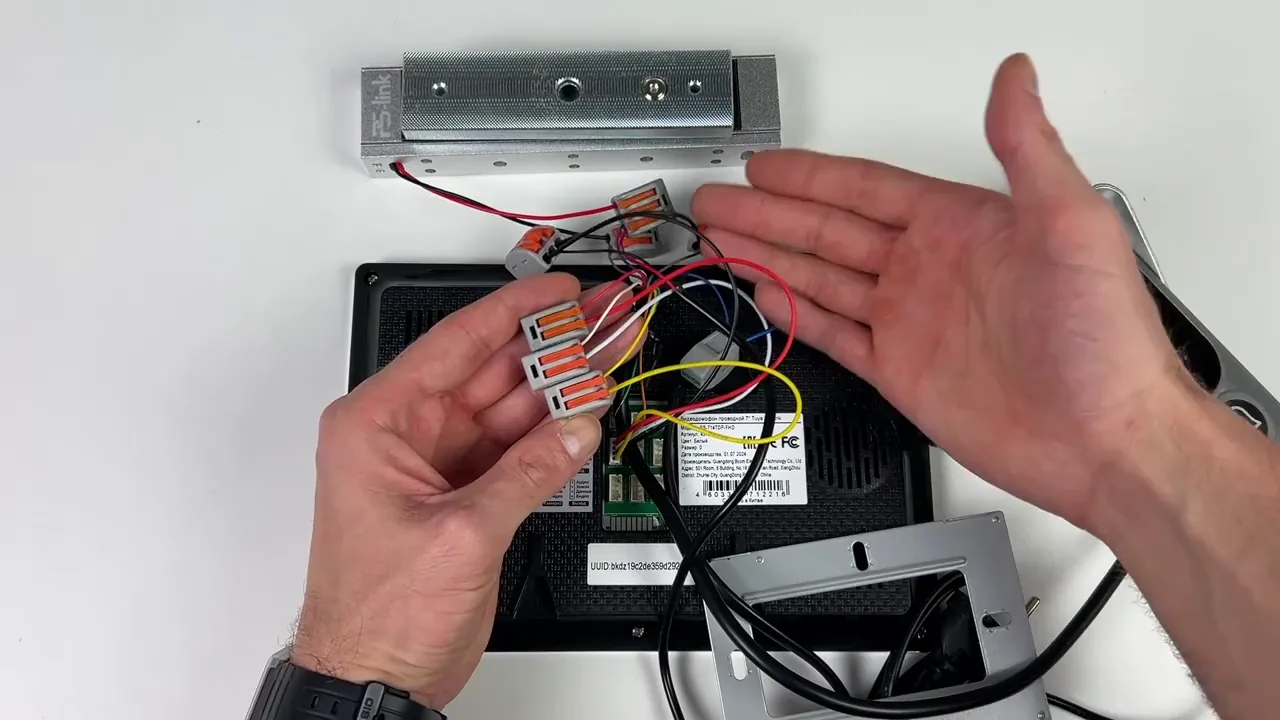

Замок коммутируется с коричневым кабелем вызывной панели, подписанным как NZ. Второй провод замка подключается к плюсу отдельного блока питания. К плюсу также подключается фиолетовый кабель вызывной панели.

Обеспечивается один общий минус для кнопки выхода, вызывной панели и видеодомофона. Кнопка выхода коммутируется с синим проводом, подписанным как выход.

Меню видеодомофона

Меню состоит из 7 пунктов: система, мелодия, громкость, сеть, фоторамка, управление, тревога, галерея, архив. В разделе «Система» настраиваются язык, время, перезагрузка, форматирование карты памяти и сброс.

В разделе «Сеть» активируется Wi-Fi. В «Фоторамке» активируется режим, но при этом обнаружение движения работать не будет. В «Управлении» указываются порядковый номер устройства, задержка руля, время разблокировки, режим записей и детектор движения.

В «Тревоге» настраиваются параметры детектора движения и тип контакта. В «Галерее» можно слушать музыку и смотреть фото с карты памяти. В «Архиве» просматриваются записи по тревоге, детекции и постоянной записи.

Подключение к Wi-Fi и приложению

Для перевода в режим настройки Wi-Fi нужно зайти в меню «Сеть», выбрать режим и подтвердить. Устройство перезагрузится с активным Wi-Fi модулем, при этом будет транслироваться Wi-Fi сеть с названием, отображаемым на экране.

В приложении умного дома выбираем «Добавить устройство», «Другое», иконку «Другой Wi-Fi», вводим пароль от Wi-Fi сети, подключаемся к сети видеодомофона и возвращаемся в приложение.

В приложении можно сделать скриншот, видеозапись, открыть ворота, воспроизвести записи с карты памяти. В общих настройках доступна информация об устройстве, предоставление доступа другим пользователям и проверка обновлений прошивки.

Программирование карт доступа

Для добавления мастер-карты и карты удаления нужно включить режим просмотра, нажать кнопку разблокировки, затем зажать кнопку вызова на вызывной панели. Подсветка считывателя начнет мигать, что означает переход в режим настройки мастер-карт.

Сначала подносим мастер-карту, затем карту удаления. Для добавления ключей доступа подносим мастер-карту три раза, затем ключ-карту, после чего снова мастер-карту. Тот же метод используется для удаления ключей доступа.

Практика

Чек-лист по материалу

Подключите коннектор к разъему на тыльной стороне видеодомофона.
Переведите переключатель на вызывной панели в положение 1080.
Подключите замок к коричневому проводу (NZ) и к плюсу блока питания.
Подключите фиолетовый провод вызывной панели к плюсу блока питания.
Соедините общий минус для кнопки выхода, вызывной панели и видеодомофона.
Подключите кнопку выхода к синему проводу (выход).
Установите карточку памяти перед включением.
Настройте Wi-Fi в меню и подключитесь к приложению.
Запрограммируйте мастер-карту и карту удаления.
Добавьте ключи доступа с помощью мастер-карты.

Справка

Термины из видео

Вызывная панель: Устройство для вызова абонента и управления доступом, устанавливается снаружи.
Магнитный замок: Электромагнитный замок, удерживающий дверь в закрытом состоянии.
Коннектор: Разъем с проводами для соединения элементов системы.
Считыватель контроллера: Устройство для чтения карт доступа, встроенное в вызывную панель.
Мастер-карта: Карта для программирования ключей доступа.
Карта удаления: Карта для удаления ключей доступа.
Режим фоторамки: Режим отображения фотографий на экране домофона, при котором детектор движения не работает.
Детектор движения: Функция обнаружения движения для записи событий.
