Аналоговый комплект HiWatch DS-T280(B) с видеоаналитикой Motion Detection 2.0

Вступление и причины обзора аналоговой системы

Канал посвящён цифровым системам безопасности и IP-видеонаблюдению, но производитель вынудил обратить внимание на аналоговое оборудование. Основные причины: цена и наличие реально работающей видеоаналитики. Цена — важный фактор для заказчика, но не определяющий для автора, который стремится к экспертным продажам.

Видеоаналитика Motion Detection 2.0

Технология фильтрует ложные срабатывания и реагирует на людей и автомобили. Обработка видеопотока в реальном времени осуществляется видеорегистратором, сами камеры не обладают видеоаналитикой. Фильтр ложных тревог работает только на половине каналов видеорегистратора (например, для двух камер на четырёхканальном). Можно настроить push-уведомления на мобильный телефон или звуковой сигнал при появлении человека в кадре.

Состав системы и технические характеристики

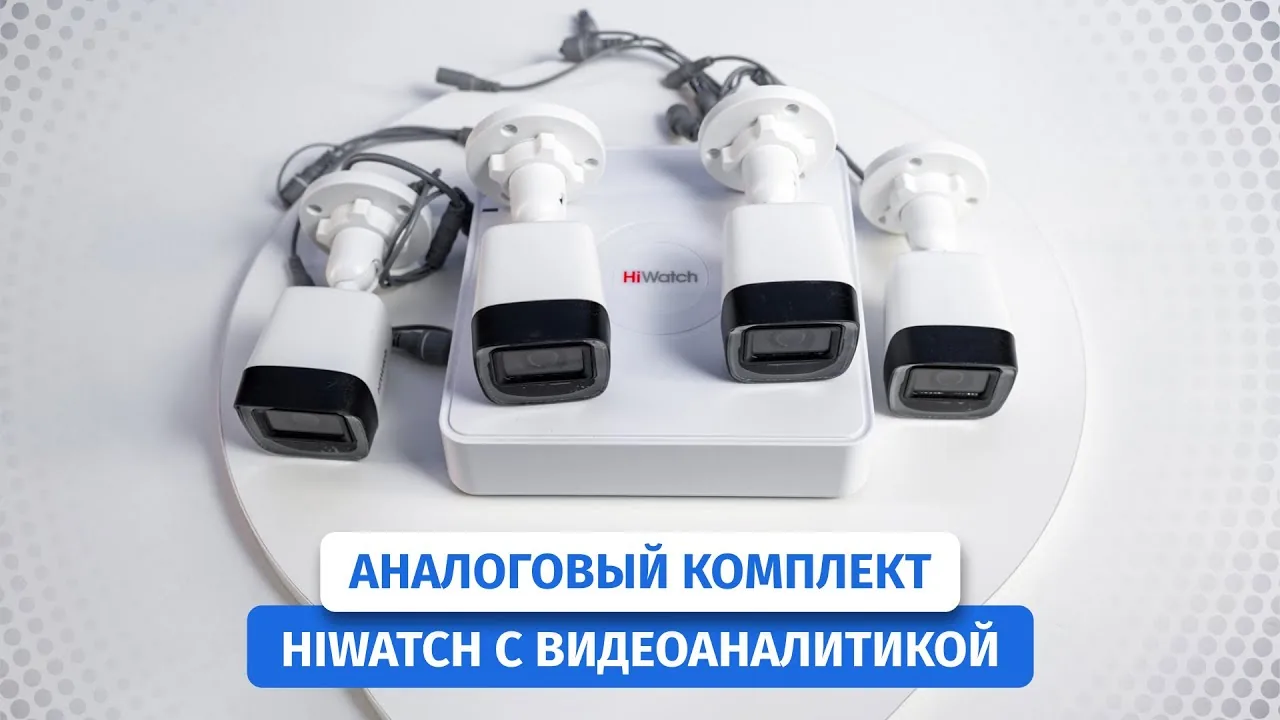

Система состоит из HD-TVI видеокамер, видеорегистратора HiWatch (на 4 или 8 каналов), серверного жёсткого диска на 1 ТБ, блока питания на 2 А. Видеорегистратор гибридный: поддерживает до 4 аналоговых камер и 1 IP камеру с разрешением до 6 Мп. Запись архива ведётся с частотой 15 кадров в секунду, хотя камеры заявлены на 25 кадров в секунду. В комплекте: кабель витая пара, балуны (2 шт. на одну камеру), уличные распаечные коробки с защитой IP67, разъёмы для блока питания и подключения камер.

Пример записи и подключение

Для просмотра примера видео рекомендуется установить максимальное разрешение в проигрывателе YouTube. Перед установкой камер необходимо установить жёсткий диск в видеорегистратор (ссылка на отдельный ролик). Камеры устанавливаются на стену, подключение выполняется через распаечную коробку: питание плюс-минус, соединение балунов, подключение BNC-разъёмом к видеорегистратору.

Настройка видеоаналитики Motion Detection 2.0

В настройках видеорегистратора во вкладке события Smart рисуется зона на картинке (клик для создания зоны, правая кнопка мыши для завершения). Можно выставить порог площади заполнения для отсеивания мелких объектов и шкалу чувствительности движения. Во вкладке «Метод связи» ставится галочка «запись по пусковому событию» на нужный канал. Также ставится галочка «реакция на тревогу в центр» и сохраняются настройки. Обязательно настраивается раздел «Хранение».

Практика

Чек-лист по материалу

• Установите серверный жёсткий диск в видеорегистратор (не используйте компьютерные диски).
• Закрепите камеры на стене и подключите их через распаечную коробку: питание плюс-минус, балуны, BNC-разъём к регистратору.
• Используйте блок питания на 2 А для питания камер.
• В настройках видеорегистратора перейдите во вкладку «События» -> «Smart».
• Нарисуйте зону детекции на изображении (клик для создания, правая кнопка мыши для завершения).
• Настройте порог площади заполнения и чувствительность движения для фильтрации ложных срабатываний.
• Во вкладке «Метод связи» установите галочку «запись по пусковому событию» на нужный канал.
• Установите галочку «реакция на тревогу в центр» и сохраните настройки.
• Настройте раздел «Хранение» для записи архива.
• Для подключения используйте кабель витая пара с балунами, а не коаксиальный кабель.

Справка

Термины из видео

HD-TVI

Аналоговый формат видеонаблюдения, позволяющий передавать видеосигнал высокой чёткости по коаксиальному кабелю или витой паре.

Motion Detection 2.0

Технология видеоаналитики, которая фильтрует ложные срабатывания и классифицирует объекты по типу «человек» и «транспортное средство».

Балун

Преобразователь аналогового видеосигнала для передачи по витой паре.

Гибридный видеорегистратор

Устройство, поддерживающее подключение как аналоговых, так и IP-камер.

IP67

Степень защиты оболочки, обеспечивающая полную защиту от пыли и защиту от временного погружения в воду.
