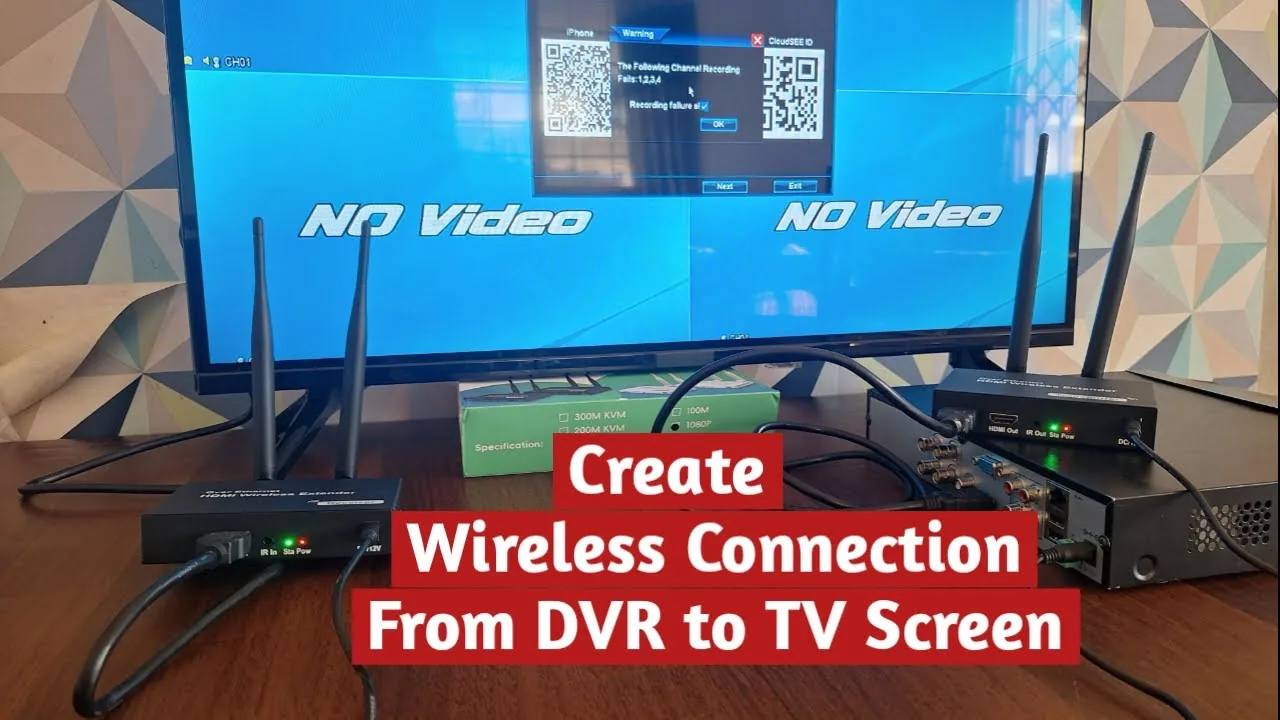

Беспроводное подключение CCTV DVR к телевизору через HDMI-удлинитель

Компоненты беспроводного HDMI-удлинителя

Беспроводной HDMI-удлинитель представляет собой комплект, состоящий из двух основных устройств: передатчика и приемника. Эти компоненты функционально разделены: передатчик отвечает за захват видеосигнала от источника, а приемник — за его передачу на устройство отображения. Такая архитектура позволяет заменить физический HDMI-кабель беспроводным соединением.

Передатчик оснащен HDMI-входом, который служит для подключения к источнику сигнала, например, к видеорегистратору или медиаплееру. Приемник, в свою очередь, имеет HDMI-выход, предназначенный для подключения к монитору, телевизору или проектору. Благодаря такому разделению, сигнал передается от источника к приемнику без потери качества, что особенно важно для систем видеонаблюдения.

Подключение передатчика к DVR

Для подключения передатчика к цифровому видеорегистратору (DVR) необходимо использовать HDMI-кабель. Один конец кабеля подключается к HDMI-выходу DVR, а другой — к HDMI-входу передатчика. Это обеспечивает передачу видеосигнала от регистратора к передатчику, который затем транслирует его по беспроводному каналу на приемник.

После соединения кабелем важно обеспечить питание передатчика. Для этого к нему подключается адаптер питания, который преобразует сетевое напряжение в необходимое для работы устройства. Без подачи питания передатчик не сможет функционировать, поэтому данный шаг является обязательным. После включения питания и установки соединения между передатчиком и приемником система готова к передаче видеосигнала.

Подключение приемника к телевизору

Для начала подключите HDMI-кабель от входа телевизора к выходу приемника. Это обеспечит передачу видеосигнала и звука от приемника к экрану. Убедитесь, что кабель надежно зафиксирован в обоих разъемах.

Затем подключите к приемнику DC-питание. После подачи питания на корпусе приемника загорится индикатор, что свидетельствует о готовности устройства к работе. Если индикатор не загорелся, проверьте правильность подключения кабеля питания и исправность розетки.

Настройка телевизора

После физического подключения необходимо настроить телевизор на прием сигнала от приемника. Возьмите пульт телевизора и нажмите кнопку выбора источника (Source). Эта кнопка обычно обозначена как 'Source', 'Input' или значок с прямоугольником и стрелкой.

В появившемся меню выберите HDMI-вход, к которому подключен приемник. Например, если кабель был подключен к разъему HDMI 1, выберите пункт 'HDMI 1'. После этого на экране телевизора должно появиться изображение с приемника, что подтверждает успешную настройку.

Проверка беспроводного соединения

Для проверки работоспособности беспроводного соединения между передатчиком и телевизором необходимо выполнить простой тест с отключением питания. Если при отключении питания передатчика сигнал на телевизоре пропадает, это подтверждает, что соединение активно и телевизор получает данные именно от этого передатчика. Такая проверка позволяет убедиться в отсутствии помех от других устройств или источников сигнала.

После повторного включения питания передатчика соединение восстанавливается не мгновенно, а через некоторое время. Это время необходимо для повторной синхронизации устройств и установления стабильного канала связи. Если восстановление не происходит, это может указывать на неисправность передатчика или на конфликт с другими беспроводными устройствами в зоне действия.

Дальность действия

Дальность действия беспроводного передатчика существенно зависит от условий окружающей среды. На открытом пространстве, где отсутствуют препятствия, такие как стены или крупные объекты, сигнал может распространяться на расстояние до 200 метров. Это позволяет использовать передатчик в условиях прямой видимости, например, на улице или в больших открытых помещениях.

Однако при наличии стен дальность действия резко сокращается до 20 метров. Стены, особенно бетонные или кирпичные, значительно ослабляют радиосигнал, что приводит к уменьшению зоны покрытия. Поэтому при планировании размещения передатчика и телевизора необходимо учитывать количество и материал стен между ними, чтобы обеспечить стабильный прием сигнала.

Практика

Чек-лист по материалу

• Убедитесь, что у вас есть беспроводной HDMI-удлинитель с передатчиком и приемником.
• Подключите HDMI-кабель от выхода DVR к входу передатчика.
• Подключите питание к передатчику.
• Подключите HDMI-кабель от входа телевизора к выходу приемника.
• Подключите питание к приемнику.
• На телевизоре выберите соответствующий HDMI-вход.

Справка

Термины из видео

Беспроводной HDMI-удлинитель

Устройство, передающее HDMI-сигнал по беспроводной сети, состоит из передатчика и приемника.

Передатчик

Часть удлинителя, которая подключается к источнику сигнала (DVR) и передает его по беспроводной связи.

Приемник

Часть удлинителя, которая принимает беспроводной сигнал и передает его на дисплей (телевизор).

HDMI

Интерфейс для передачи цифровых видео- и аудиосигналов.

DVR

Цифровой видеорегистратор, устройство для записи и хранения видеосигналов с камер.
