BEWARD BD3670FL2: 6-мегапиксельная fisheye IP-камера с аппаратной деварпацией

Назначение и области применения

Камера предназначена для видеонаблюдения в местах, где требуется охват обширного пространства в одном кадре: аэропортах, вокзалах, торговых и офисных зданиях. Благодаря объективу fisheye одна камера контролирует большие площади без мёртвых зон. Это позволяет сократить количество устройств, необходимых для покрытия той же территории, и упростить систему видеонаблюдения.

Таким образом, камера с fisheye объективом является эффективным решением для помещений с большой площадью, где важна общая обзорность, а не детализация мелких объектов. Она подходит для контроля потоков людей, наблюдения за открытыми пространствами и обеспечения безопасности на объектах с высокой проходимостью.

Аппаратная деварпация и режимы просмотра

Мощный процессор с помощью специальных алгоритмов устраняет геометрическое искажение исходного изображения, позволяя получать прямоугольное изображение прямо из камеры. Это означает, что деварпация выполняется на борту устройства, без необходимости использования внешнего программного обеспечения. В результате пользователь сразу получает изображение с исправленной геометрией, что упрощает настройку и снижает нагрузку на видеорегистратор или сервер.

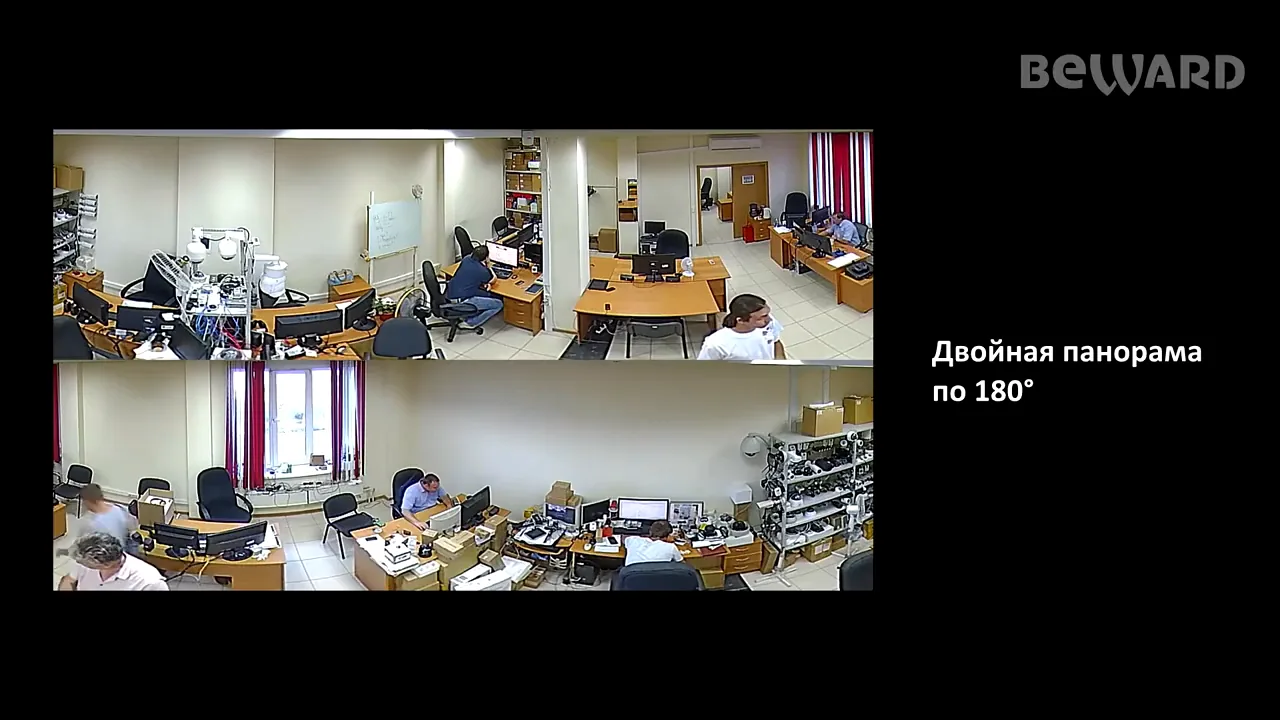

Пользователь может работать с двумя панорамами по 180° или разложить исходное изображение на 4 независимых. Такая гибкость позволяет адаптировать отображение под конкретные задачи наблюдения: например, две панорамы удобны для контроля противоположных направлений, а четыре независимых вида обеспечивают детальный обзор каждого сектора.

Электронная функция ePTZ позволяет вручную выбирать интересующий ракурс и производить электронное увеличение изображения. Это дает возможность оператору детально рассмотреть отдельные области без потери общего обзора, что особенно важно при возникновении нештатных ситуаций.

Сенсор и качество изображения

Качество изображения напрямую зависит от характеристик сенсора, и в данной модели ключевую роль играет большой размер пикселя. Увеличение площади каждого пикселя позволяет захватывать больше света, что является основой для снижения уровня шумов на снимке.

Дополнительно применяется технология Sony Exmor R. Благодаря ей количество шумов существенно снижается, а чувствительность почти в два раза повышается по сравнению с матрицами, изготовленными по традиционным технологиям. Таким образом, сочетание большого пикселя и Sony Exmor R обеспечивает заметное преимущество в чистоте и светочувствительности изображения.

Работа в темноте

Для съёмки при недостаточном освещении модель оборудована ИК-светодиодами третьего поколения. Эти светодиоды отличаются стабильностью работы, что важно для получения предсказуемого результата в тёмных условиях.

Кроме того, ИК-светодиоды третьего поколения обеспечивают равномерное поле подсветки. Это означает, что подсветка распределяется по кадру без выраженных перепадов, что в сочетании со снижением шумов и повышенной чувствительностью сенсора Sony Exmor R позволяет эффективно работать в темноте.

Кодирование и потоки

BD3670FL2 может одновременно кодировать до четырёх видеопотоков в форматах H.264 и MJPEG. Это означает, что устройство формирует несколько независимых потоков параллельно, а не переключается между ними последовательно.

Одним из ключевых элементов является кодек H.264 High Profile: он обеспечивает эффективное сжатие видеопотока, то есть оптимальное качество изображения при небольшом размере файла. Благодаря этому сжатию каждый из одновременно кодируемых потоков сохраняет качество при меньшем объёме данных.

Таким образом, поддержка четырёх потоков и эффективное сжатие H.264 High Profile связаны: кодек снижает размер файла, что делает параллельное кодирование нескольких потоков практически применимым.

Питание, память и встроенные компоненты

Поддерживаются два варианта организации питания, в том числе экономичный и удобный по технологии PoE. Наличие двух вариантов означает, что при развёртывании можно выбрать способ подачи питания, а PoE выделен как экономичное и удобное решение.

В камеру уже встроены динамик и микрофон, поэтому для аудиофункций не требуется подключать внешние устройства. Эти компоненты являются частью самой модели.

Модель работает с картами памяти формата microSD объёмом до 128 гигабайт. Это задаёт верхнюю границу объёма карты, с которой совместимо устройство, и определяет локальное хранение данных в пределах указанного предела.

Практика

Чек-лист по материалу

• Убедиться, что камера установлена в месте, требующем панорамного обзора 360° (аэропорт, вокзал, торговый или офисный центр).
• Настроить режим просмотра: обзор 360°, две панорамы по 180° или счетверённый просмотр (4 независимых изображения).
• При необходимости использовать функцию ePTZ для ручного выбора ракурса и электронного увеличения.
• Проверить работу аппаратной деварпации — изображение должно быть прямоугольным без геометрических искажений.
• Настроить кодирование до 4 потоков в H.264 High Profile и MJPEG в зависимости от задач.
• Обеспечить питание камеры, выбрав один из двух вариантов, включая PoE.
• Установить карту памяти microSD объёмом до 128 ГБ для локальной записи.
• Проверить работу встроенных микрофона и динамика, а также ИК-подсветки в тёмное время суток.

Справка

Термины из видео

Fisheye

Тип объектива, формирующий круговое панорамное изображение с большим углом обзора, что позволяет одной камере охватывать обширное пространство.

Деварпация (аппаратная)

Процесс устранения геометрических искажений исходного изображения с помощью алгоритмов процессора камеры, в результате которого получается прямоугольное изображение.

ePTZ

Электронная функция панорамирования, наклона и увеличения, позволяющая вручную выбирать интересующий ракурс и масштабировать изображение без механического движения камеры.

Sony Exmor R

Технология сенсора с большим размером пикселя, обеспечивающая снижение шумов и почти двукратное повышение чувствительности по сравнению с традиционными матрицами.

H.264 High Profile

Профиль видеокодека H.264, обеспечивающий эффективное сжатие видеопотока для оптимального качества изображения при небольшом размере файла.

PoE

Технология организации питания по Ethernet-кабелю, позволяющая передавать камере электропитание и данные по одному проводу.

ИК-подсветка 3-го поколения

Встроенные инфракрасные светодиоды, отличающиеся стабильностью работы и равномерным полем подсветки для съёмки в темноте.
