Как самостоятельно подключить IP-домофон BEWARD с питанием PoE

Комплектация

В комплект поставки входят наклейка, инструкция по подключению и диск с программным обеспечением. Эти элементы обеспечивают маркировку устройства, порядок монтажа и установку необходимого ПО.

Основные компоненты системы — вызывная панель и кронштейн, состоящий из защитной панели и основания. Кронштейн предназначен для крепления панели и её защиты.

Коммутационная коробка может быть укомплектована одноканальным или трёхканальным контроллером. Трёхканальный контроллер позволяет подключить до трёх исполнительных устройств, таких как электрический замок, шлагбаум, сирена и т.д. Для монтажа всех элементов предусмотрен комплект крепежа.

Подключение вызывной панели к коммутационной коробке

Для соединения вызывной панели с коммутационной коробкой используется патчкорд. Один конец патчкорда подключается к вызывной панели, второй — к коммутационной коробке.

В комплекте крепежа имеется специальная резиновая прокладка, которая обеспечивает герметичность подключения. Её применение предотвращает попадание влаги и пыли в место соединения.

Монтаж кронштейна и установка домофона

Монтаж начинается с металлического основания кронштейна, которое крепится непосредственно на стену. Это основание служит несущей платформой для всего устройства, поэтому именно от его установки зависит последующая фиксация домофона.

После закрепления основания на него устанавливается сам домофон. Завершающим шагом является фиксация устройства: она производится секретным винтом и ключом из крепёжного комплекта. Таким образом, последовательность действий выстроена от стены к основанию, затем к домофону и, наконец, к защитной фиксации секретным винтом.

Подключение к сети и питание PoE

Следующий этап — организация связи и питания. Ещё один патчкорд соединяет коммутационную коробку с PoE-коммутатором, что обеспечивает передачу данных и подачу питания по одному кабелю.

После этого устанавливается выход в локальную сеть или интернет. Так устройство получает сетевой доступ, а подключение через PoE-коммутатор остаётся частью той же схемы, связывающей коммутационную коробку с сетевой инфраструктурой.

Первичная настройка через веб-интерфейс

Настройка начинается с установки на ноутбук специализированного ПО с прилагаемого диска. После установки выполняется поиск подключённого домофона программой IP Searcher, которая обнаруживает устройство в сети.

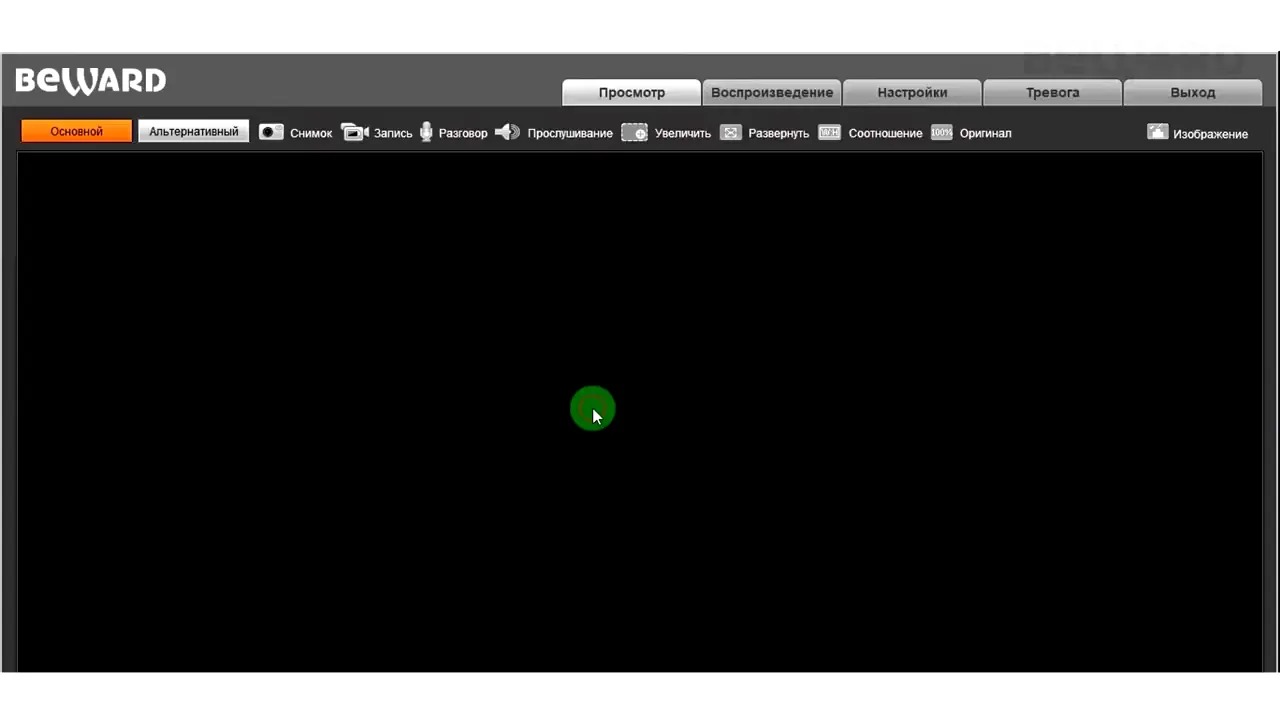

Найденное устройство открывается через веб-браузер. Для входа используется логин и пароль по умолчанию: admin-admin. Таким образом, последовательность действий выстроена от установки ПО к обнаружению домофона и доступу к его веб-интерфейсу.

Настройка работы с программой Beward Intercom

Программа Beward Intercom также устанавливается с диска. При первом входе в поле пароль вводится admin, после чего выполняется переход далее.

На следующем шаге создаётся свой уникальный пароль, заменяющий значение по умолчанию. После этого домофон успешно добавляется в программу, и настройка завершается.

Практика

Чек-лист по материалу

• Распаковать комплект и проверить наличие всех компонентов.
• Соединить вызывную панель и коммутационную коробку патчкордом, используя резиновую прокладку для герметичности.
• Закрепить металлическое основание кронштейна на стене.
• Установить домофон на основание и зафиксировать секретным винтом с помощью ключа.
• Соединить коммутационную коробку с PoE-коммутатором патчкордом.
• Установить ПО с диска на ноутбук.
• Запустить IP Searcher для поиска домофона.
• Открыть устройство через веб-браузер, войти с логином/паролем admin-admin.
• Установить и запустить программу Beward Intercom.
• Ввести пароль admin, перейти далее и создать уникальный пароль.
• Проверить работу: при нажатии кнопки вызова на панели появляется окно Beward Intercom с возможностью ответить, открыть дверь, сделать снимок, начать/остановить запись, перейти к журналу событий.

Справка

Термины из видео

PoE

Технология питания устройства по Ethernet-кабелю; в инструкции используется для подачи питания на домофон через PoE-коммутатор.

Патчкорд

Соединительный кабель, используемый для подключения вызывной панели к коммутационной коробке и коробки к PoE-коммутатору.

Коммутационная коробка

Устройство в комплекте, может быть одноканальным или трёхканальным контроллером; трёхканальный позволяет подключать до трёх исполнительных устройств (электрический замок, шлагбаум, сирену и т.д.).

IP Searcher

Программа для поиска подключённого домофона в сети.

Beward Intercom

Программа для работы с домофоном: при вызове всплывает окно с возможностью ответить, открыть дверь, сделать снимок, начать/остановить запись, перейти к журналу событий.
