Схема подключения видеодомофона своими руками: замок, камера и вызывная панель
Описание SEC.RU
По нашему материалу и сохранённой расшифровке.
Пошаговое руководство по подключению видеодомофона Arsenal Ювента 8 FHD TUYA к вызывной панели, аналоговой камере и электромагнитному замку. Схема, кабели, разъемы, проверка.
Сегодня я расскажу вам, как подключить к видео домофону как подключить к видео домофону аналоговую видеокамеру, вызывную панель аналоговую видеокамеру, вызывную панель и магнитный замок.
Вызывная панель подключается в разъём Вызывная панель подключается в разъём панель один или панель 2.
Читать материал по расшифровке
Описание автора
Хотите установить видеодомофон, но не знаете, как правильно соединить все компоненты? В этом подробном пошаговом руководстве мы покажем, как подключить полный комплект: аналоговую видеокамеру, вызывную панель и электромагнитный замок к монитору видеодомофона.
Мы детально разберем схему подключения, покажем, какие кабели и разъемы использовать, и объясним логику соединения проводов, включая контакты замка (нормально открытый / нормально закрытый). После просмотра этого видео вы сможете выполнить монтаж своими руками!
▶️ ТАЙМКОДЫ (ГЛАВЫ):
00:00 - Вступление: что будем подключать
00:20 - Необходимые материалы и инструменты (кабели, блоки питания, разъемы)
00:48 - ЭТАП 1: Подключение вызывной панели Arsenal Триумф Pro
02:19 - ЭТАП 2: Подключение аналоговой камеры Arsenal AR-T203EL
03:33 - Промежуточная проверка: тестируем вызов и изображение с камеры
04:16 - ЭТАП 3: Подключение электромагнитного замка Arsenal AR-180 Pro
05:43 - Финальная проверка: тестируем открытие замка с домофона
06:40 - Бонус: о подключении электромеханического замка
⚙️ ОБОРУДОВАНИЕ ИЗ ВИДЕО:

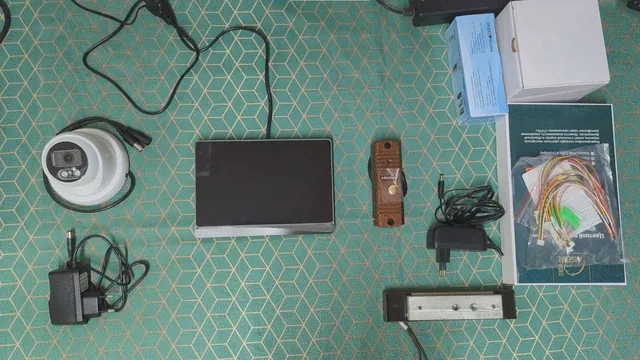

* Видеодомофон: Arsenal Ювента 8 FHD TUYA https://arsenalvideo.by/catalog/videodomofony-domofony/videodomofon_arsenal_yuventa_8_fhd_tuya_chyernyy/
* Вызывная панель: Arsenal Триумф Pro https://arsenalvideo.by/catalog/videodomofony-domofony/vyzyvnaya_panel_arsenal_triumf_pro_korichnevyy/
* Видеокамера: Arsenal AR-T203EL https://arsenalvideo.by/catalog/videonablyudenie/videokamera_hd_2mp_arsenal_ar_t203el_2_8mm/
* Электромагнитный замок: Arsenal AR-180 Pro
https://arsenalvideo.by/catalog/sistemy-kontrolya-dostupa/zamok_elektromagnitnyy_arsenal_ar_180_pro_/
* Блоки питания: DC 12V
* Кабели: КВК (для видеосигнала), ШВВП (для питания)
* Коннекторы: BNC, разъемы из комплекта
---
