Как организовать диспетчерскую связь между домофоном SIP D26V и IP микрофонной станцией SIP M20

Необходимое оборудование и условия

Для настройки системы видеосвязи потребуется следующее оборудование: микрофонная станция, источник питания, PoE-коммутатор и вызывная панель. Микрофонная станция и вызывная панель должны быть подключены к PoE-коммутатору, который обеспечивает питание и передачу данных по одному кабелю. Источник питания используется для резервного или основного питания, если это необходимо.

Все устройства должны находиться в одной локальной сети. Это означает, что они должны быть подключены к одному коммутатору или к коммутаторам, объединённым в единую сеть без маршрутизации между подсетями. Обеспечение нахождения в одной подсети гарантирует, что устройства смогут взаимодействовать друг с другом напрямую, без дополнительных настроек маршрутизации.

Настройка SIP-аккаунта на D26V

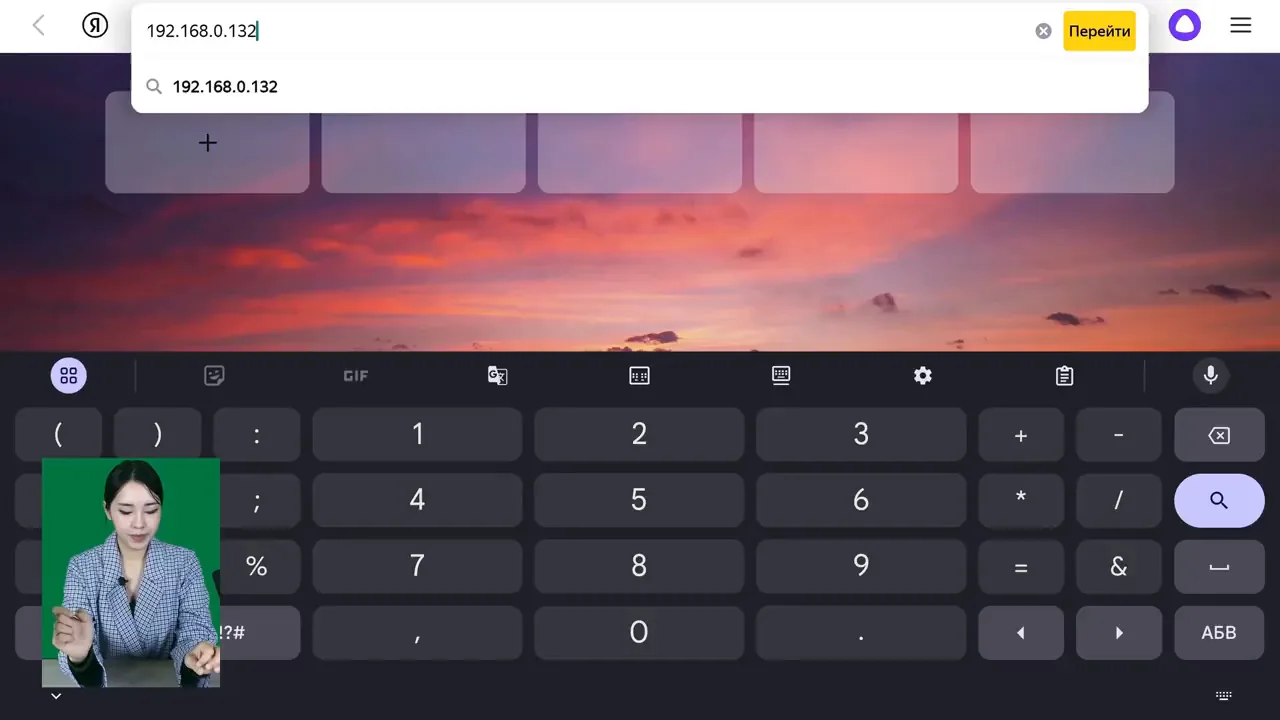

Для настройки SIP-аккаунта на устройстве D26V необходимо сначала получить доступ к его веб-интерфейсу. Для этого в адресной строке браузера введите IP-адрес устройства, например, 192.168.0.132. После загрузки страницы появится окно авторизации, где нужно ввести логин и пароль по умолчанию: admin и ТМ1234 соответственно.

После успешного входа перейдите в раздел SIP Setting, затем в подраздел SIP Account. В открывшейся форме заполните следующие поля: username, auth ID, password, display name и Server Host. В поле username укажите номер, присвоенный данному устройству, например, 6100. В поле auth ID введите идентификатор для аутентификации, который обычно совпадает с username или предоставляется оператором. В поле password укажите пароль для SIP-регистрации. В поле display name введите отображаемое имя, например, 6100. В поле Server Host укажите IP-адрес SIP-сервера или станции M20, например, 192.168.0.120.

После заполнения всех полей сохраните изменения, нажав соответствующую кнопку. Убедитесь, что настройки применены корректно, проверив статус регистрации в интерфейсе. Если регистрация прошла успешно, устройство будет готово к использованию в системе.

Настройка Advanced Settings на D26V

Для настройки SIP-соединения на вызывной панели D26V необходимо перейти в меню Advanced Setting, а затем выбрать пункт Input. В открывшемся окне следует указать SIP-номер сервера в формате 6030@IP станции, где IP станции — это адрес SIP-сервера, например, 6030@192.168.0.120. Этот формат позволяет панели корректно идентифицировать сервер и установить связь.

После ввода номера необходимо сохранить изменения. Сохранение активирует введённые параметры и запускает процесс регистрации на SIP-сервере. Важно убедиться, что IP-адрес указан верно, иначе панель не сможет подключиться к станции.

Настройка SIP-линии на станции M20

На главном экране приложения станции M20 необходимо выбрать SIP-линию, например, Линия 1. Для открытия настроек выбранной линии следует нажать на значок с восклицательным знаком, который обычно расположен рядом с названием линии. Это действие откроет окно конфигурации, где можно задать параметры подключения.

В поле «Название» рекомендуется установить понятное имя, например, D26P, чтобы легко идентифицировать линию. В поле «Сервер» необходимо указать IP-адрес вызывной панели, к которой будет подключаться станция. Далее требуется ввести имя пользователя, аккаунт и пароль — все три значения должны быть одинаковыми и равны 6030. Это стандартные учётные данные для аутентификации на панели.

После заполнения всех полей необходимо сохранить настройки. Сохранение завершает конфигурацию SIP-линии, и станция M20 будет готова к взаимодействию с вызывной панелью D26V через SIP-протокол.

Проверка связи

Для проверки корректности настройки SIP-транка и регистрации панели на станции необходимо инициировать тестовый вызов. Со станции следует набрать SIP-номер, присвоенный панели 6100. Если вызов проходит успешно, это подтверждает, что станция может устанавливать соединение с панелью через SIP-протокол.

После завершения вызова со станции рекомендуется выполнить обратный вызов непосредственно с панели. Это позволяет убедиться, что панель способна инициировать исходящие вызовы и корректно взаимодействовать со станцией в обоих направлениях. Обратный вызов также проверяет настройки маршрутизации и аутентификации на стороне панели.

Если оба тестовых вызова (со станции на панель и с панели на станцию) завершаются успешно, можно считать, что связь организована успешно. Это означает, что SIP-соединение стабильно, параметры регистрации верны, и панель готова к использованию в системе. В случае неудачи любого из вызовов необходимо проверить конфигурацию SIP-параметров, сетевую доступность и журналы регистрации.

Практика

Чек-лист по материалу

• Убедиться, что все устройства находятся в одной локальной сети.
• Определить IP-адрес D26V с помощью утилиты IPToolCS20 или другой.
• Войти в веб-интерфейс D26V (логин admin, пароль ТМ1234).
• Настроить SIP-аккаунт: username, auth ID, password, display name (6100), Server Host (IP станции M20).
• Сохранить настройки SIP-аккаунта.
• В Advanced Settings -> Input указать SIP-номер сервера: 6030@IP станции.
• Сохранить изменения.
• На станции M20 открыть настройки SIP-линии.
• Указать название линии (например, D26P).
• В поле «Сервер» ввести IP-адрес вызывной панели.
• Ввести имя пользователя, аккаунт и пароль: 6030.
• Сохранить настройки SIP-линии.
• Позвонить со станции на номер 6100 для проверки.
• Проверить обратный вызов с панели.

Справка

Термины из видео

SIP-аккаунт

Учетная запись для регистрации устройства в SIP-сервере, содержит параметры: username, auth ID, password, display name и адрес сервера.

SIP-номер

Уникальный номер, присваиваемый устройству для совершения вызовов по SIP-протоколу (например, 6100 для панели, 6030 для станции).

PoE-коммутатор

Сетевой коммутатор, который подает питание на устройства через Ethernet-кабель.

Вызывная панель

Устройство для вызова абонента, в данном случае домофон SIP D26V.

IP-микрофонная станция

Устройство для двусторонней связи, в данном случае SIP M20, выступающее в роли SIP-сервера.

Локальная сеть

Сеть, объединяющая устройства в пределах одного здания или территории, обеспечивающая их взаимодействие.
