Крепление монтажной пластины и стойки к профильной трубе для кабельной трассы вдоль забора

Введение

Канал ZNK производит кабельные лотки, монтажные системы и аксессуары к ним. В этом видео мы продолжаем тему размещения кабельной трассы вдоль забора. Ссылка на предыдущее видео будет в описании.

Прокладка трассы вдоль забора возможна с помощью двух монтажных аксессуаров: крепления монтажной пластины к профильной трубе и крепления стойки к профильной трубе.

Крепление монтажной пластины к профильной трубе

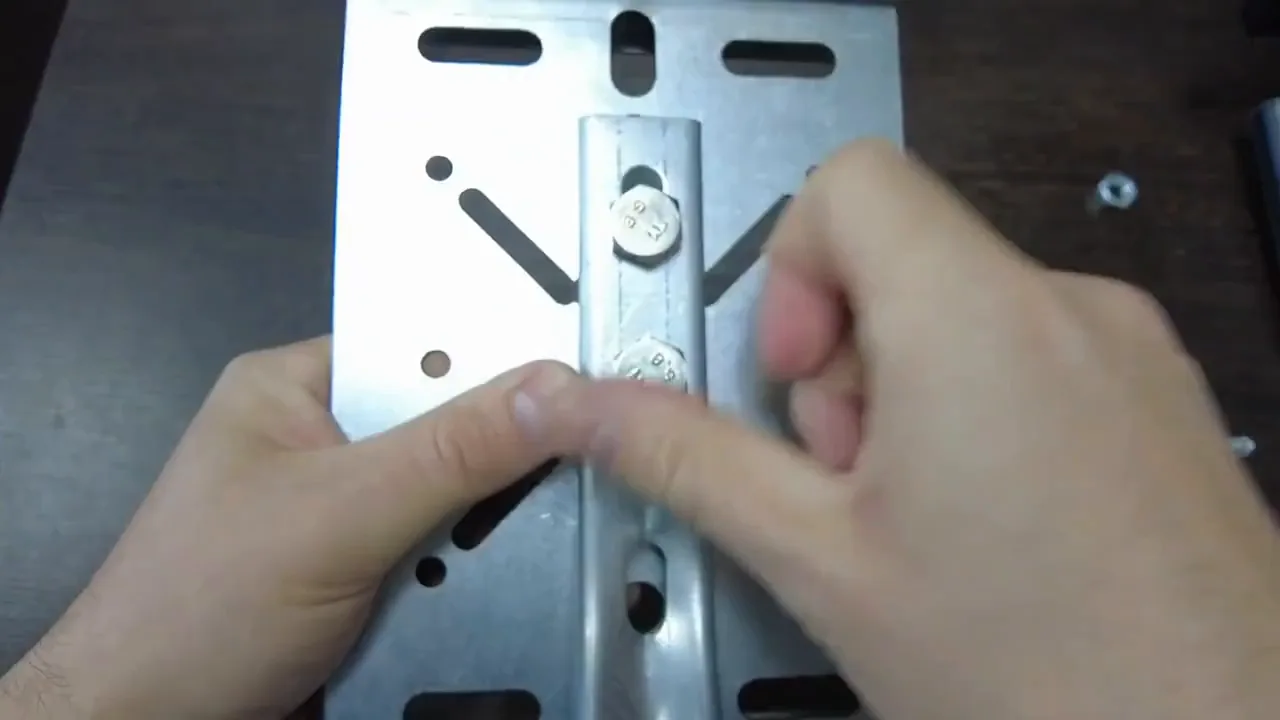

Крепление монтажной пластины к профильной трубе представляет собой перфорированную пластину толщиной 2 мм. Пластина имеет два загиба, которые образуют ребра жесткости П-образной формы. Данная монтажная пластина устанавливается на профильную трубу при помощи двух П-образных прямоугольных профилей. Пластина может быть зафиксирована на столбе толщиной от 40 до 60 мм.

На пластину можно установить кронштейны или консоли. За счет перфорации на нее можно установить различные монтажные элементы. Например, можно разместить Л-подвес стеновой LPS или консоль с опорой KML. Часто данный монтажный комплект используется для установки систем видеонаблюдения.

Габариты крепления монтажной пластины: длина 154 мм, высота 133 мм, ширина 28 мм. Также есть возможность изготовления в различных климатических исполнениях.

Крепление стойки к профильной трубе

Крепление стойки к профильной трубе — еще один монтажный комплект, с помощью которого можно проложить кабельную трассу вдоль забора. Данный монтажный элемент крепится к стойке по такому же принципу, как и крепление монтажной пластины. Крепление изготавливается из стали толщиной 2 мм. Имеет вид П-образного профиля с монтажными отверстиями по бокам для крепления консолей K1.

На консоли K1 в дальнейшем устанавливается сам лоток или любые другие инженерные системы. На креплении к стойке можно установить консоли K1 любым размером от 123 мм до 623 мм.

Сравнение монтажных комплектов

Оба монтажных комплекта выполняют одну функцию. Только крепление монтажной пластины к профильной трубе является более универсальным за счет возможности установки на нее различных элементов. Но консоли K1 совместно со стойкой крепления к профильной трубе могут выдержать большие нагрузки.

Заключение и контакты

Если вам необходимо проложить кабельную трассу вдоль забора, просто оставьте заявку любым удобным для вас способом. Все контакты будут в описании. Также если вы подписаны на наш канал, вы получаете скидку в размере 5% на весь ассортимент. Для этого достаточно предоставить скриншот вашего аккаунта, где в подписках будет наш канал.

Практика

Чек-лист по материалу

• Определите необходимость прокладки кабельной трассы вдоль забора.
• Выберите подходящий монтажный комплект: крепление монтажной пластины или крепление стойки.
• Убедитесь, что толщина столба соответствует допустимой (от 40 до 60 мм для монтажной пластины).
• При выборе крепления стойки подберите консоли K1 нужного размера (от 123 до 623 мм).
• Уточните необходимое климатическое исполнение для долговременной эксплуатации.
• Оставьте заявку для приобретения комплектующих и подбора климатического исполнения.

Справка

Термины из видео

Кабельная трасса

Система для прокладки кабелей, включающая лотки, монтажные системы и аксессуары.

Профильная труба

Металлическая труба с профильным сечением, используемая в качестве опоры для монтажных систем.

Монтажная пластина

Перфорированная пластина толщиной 2 мм с двумя загибами, образующими ребра жесткости П-образной формы, для крепления на профильную трубу.

Консоль K1

Монтажный элемент, устанавливаемый на крепление стойки или монтажную пластину, для размещения лотка или других инженерных систем.

Лоток

Элемент кабельной трассы, предназначенный для укладки и защиты кабелей.

Климатическое исполнение

Вариант изготовления изделия, адаптированный к определенным климатическим условиям для длительной работы.
