Монтаж и настройка контроллеров ПРАЙМ СКУД: полное руководство

Комплектация и подготовка контроллера

В комплекте с контроллером PrimeScoot поставляются: сам контроллер в распределительной коробке, блок питания на 12 вольт и две внешние антенны, подключаемые к SMR-разъемам. Антенны предназначены для приема GSM-сигналов и радиосигналов шифрованных пультов.

Перед подключением необходимо установить SIM-карту в контроллер. Затем в распределительную коробку заводится вся необходимая проводка: антенны подключаются к SMR-разъемам, кабель управления — в соответствующие разъемы, кабель блока питания — в разъем питания. После этого контроллер помещается в коробку и закрывается крышкой.

Подключение контроллера к плате управления

Для подключения контроллера необходимо добраться до платы управления автоматики пропускной системы. Перед этим обязательно отключите питание на плате управления.

Питание контроллера обеспечивается блоком питания на 12 вольт из комплекта. Его можно подключить напрямую к контактам 220 вольт на плате управления, для чего снимается колодка питания, подключаются провода, и колодка устанавливается обратно. Если рядом есть свободная розетка, можно использовать её.

Кабель управления подключается в колодку платы управления, отвечающую за внешние устройства. После подключения колодка возвращается на место. Аналогичная процедура выполняется для второго контроллера на секционных воротах.

Настройка личного кабинета: создание объекта

В личном кабинете PrimeScoot создается объект, например, с названием «дом». При необходимости указывается адрес и описание. Здесь же настраивается возможность создания ссылок доступа абонентами.

Заключительный пункт при создании объекта — ключ шифрования пультов КРИПТ КЕЙ. Вводится любой текст, который преобразуется в 64-битный код и отображается в поле «базовый ключ». Ключ рекомендуется запомнить и сохранить, если планируется использовать пульты КРИПТ КЕЙ.

Настройка личного кабинета: добавление контроллеров

Для добавления контроллера необходимо открыть созданный объект и нажать «Добавить контроллер». Каждый контроллер имеет уникальный IMEI-номер, размещенный на корпусе. В соответствующее поле вносится этот номер.

При необходимости можно присвоить контроллеру название и указать номер SIM-карты. Ниже настраиваются реле: название каждого реле, кнопки пульта, которые будут срабатывать, и средства доступа, которые можно использовать. Также можно указать подключенную кодовую панель.

Последнее — группа доступа. Если абоненты не разделены на группы, выбирается «Все». После сохранения контроллер добавлен на объект. Аналогичная процедура выполняется для второго контроллера.

Добавление абонентов и средств доступа

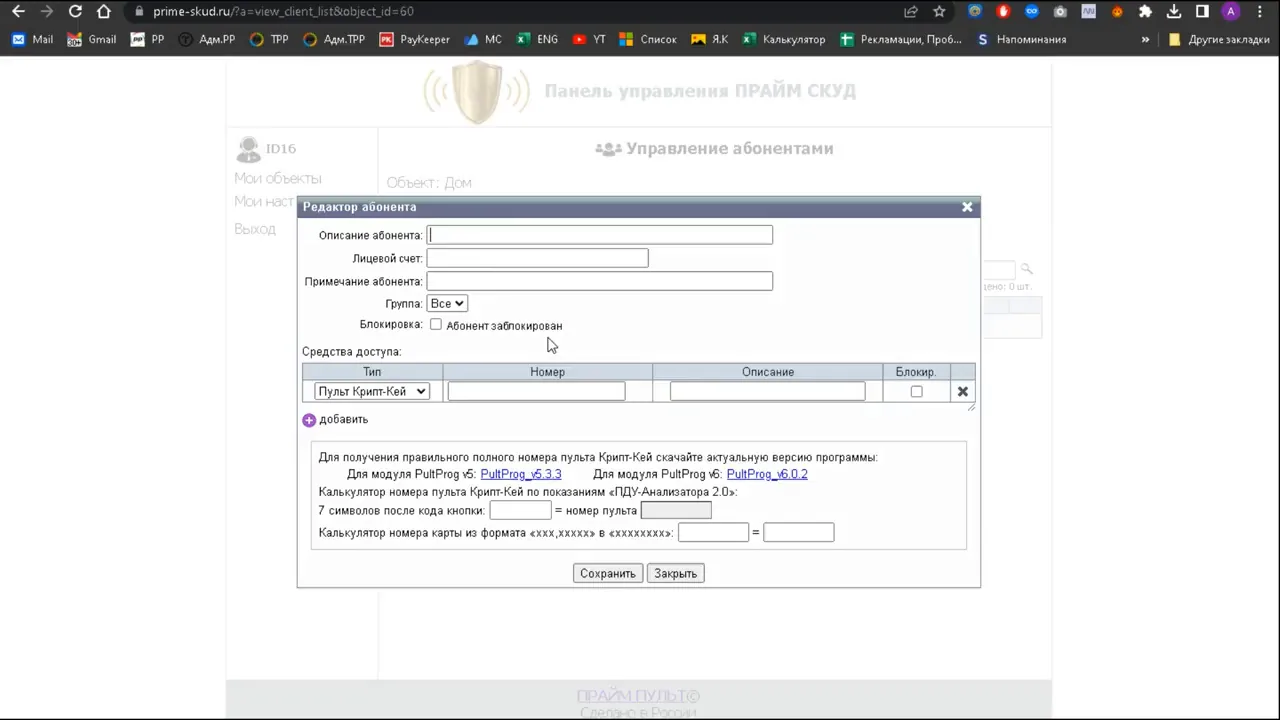

Для добавления абонента переходим в управление абонентами и нажимаем «Добавить абонента». Задается описание (имя, номер квартиры), при необходимости лицевой счет, комментарий, группа и блокировка.

Средства доступа на контроллерах PrimeScoot включают: пульты КРИПТ КЕЙ (защищены от копирования и перехвата), звонки с телефона, постоянные и временные гостевые ссылки, карты iButton/Vigant26 (при подключении внешнего считывателя), а также Web Interface.

Для добавления пульта КРИПТ КЕЙ необходимо выполнить его шифрование под ключ, установленный при создании объекта. Для этого используется модуль PultProg версии 5 или 6. После подключения модуля к компьютеру и запуска программы вводится ключ шифрования, пульт переводится в режим программирования (синхронное нажатие кнопок A и D, затем D отпускается, A удерживается) и подносится к модулю. Успешная передача сопровождается длинной вспышкой пульта и звуковым сигналом. Затем пульт подносится к модулю для считывания номера, который отображается в программе. Номер копируется и вставляется в личном кабинете.

Демонстрация работы и журнал доступа

После завершения монтажа и настройки в приложении появляются две кнопки для управления откатными и секционными воротами. При нажатии видно срабатывание автоматики.

Управление также возможно по звонку на номер SIM-карты контроллера: звонок на контроллер секционных ворот вызывает срабатывание, аналогично для откатных. Управление с пульта КРИПТ КЕЙ также работает.

Все события отображаются в журнале доступа в личном кабинете, где видно, каким средством доступа было вызвано срабатывание.

Практика

Чек-лист по материалу

• Отключите питание на плате управления автоматики.
• Установите SIM-карту в контроллер.
• Подключите внешние антенны к SMR-разъемам.
• Подключите кабель управления к контроллеру и выведите из коробки.
• Подключите блок питания к контроллеру и к плате управления (или розетке).
• Закройте распределительную коробку крышкой.
• В личном кабинете создайте объект, укажите ключ шифрования.
• Добавьте контроллеры по IMEI-номеру, настройте реле и группы доступа.
• Добавьте абонентов и средства доступа (ссылки, телефон, пульты).
• Для пультов КРИПТ КЕЙ выполните шифрование через модуль PultProg.
• Проверьте работу через приложение, звонок и пульт.
• Проверьте журнал доступа в личном кабинете.

Справка

Термины из видео

Контроллер ПРАЙМ СКУД

Устройство для управления доступом на объект, поддерживает GSM и радиоуправление, подключается к автоматике ворот.

КРИПТ КЕЙ

Шифрованные пульты, защищенные от копирования и перехвата сигнала.

IMEI-номер

Уникальный идентификатор контроллера, размещенный на его корпусе.

Ключ шифрования

Текстовая фраза, преобразуемая в 64-битный код для шифрования пультов КРИПТ КЕЙ.

Гостевая ссылка

Ссылка для временного или постоянного доступа, например для курьеров.

iButton/Vigant26

Типы карт и ключей, используемых при подключении внешнего считывателя.

Модуль PultProg

Устройство для программирования пультов, версии 5 или 6, используется для шифрования пультов КРИПТ КЕЙ.
