Монтаж СКУД и слаботочных систем на Dream Beach Club

Объект и общий объём работ

Объект — Dream Beach Club, открытый бассейн, расположенный на части острова Мечты по адресу проспект Андропова, ближайшая станция метро — Технопарк. В рамках проекта были выполнены следующие системы: проходная, система видеонаблюдения, СКУД для офисов, пожарная сигнализация, охранная сигнализация и некоторый объём электромонтажных работ. Все работы заняли 5–6 месяцев. Металлоискатели устанавливали не мы, поэтому их монтаж в зону нашей ответственности не входил.

Оборудование проходной

На проходной установлены 6 билетоматов, размещённых по стене. Для управления доступом используются турникеты моделей ST01 и STD01, образующие скоростную проходную. Сборка выполнена на оборудовании PERCo. Терминалы закреплены на кронштейнах на входе и выходе, что обеспечивает контроль доступа в обоих направлениях.

Для посетителей с колясками предусмотрены специальные клапаны, позволяющие беспрепятственно проходить через проходную. Электроснабжение валидаторов и турникетов организовано через электросчётчики с блоками питания 220/12 и 220/24, что обеспечивает необходимое напряжение для работы оборудования.

Реконструкция 2024 года

В 2024 году в рамках реконструкции на пляже была добавлена VIP-зона. Для обеспечения доступа в эту зону был сделан отдельный VIP-проход, что позволило разграничить потоки посетителей и повысить уровень комфорта для гостей VIP-зоны.

Кроме того, выходная зона турникетов была переведена на валидаторы. Теперь выход осуществляется по QR-кодам и браслетам, что обеспечивает более строгий контроль доступа и предотвращает несанкционированное проникновение. Ранее выход работал в режиме свободного прохода, и после выхода посетитель не мог вернуться обратно. Введение валидаторов изменило эту ситуацию, сделав систему более гибкой и безопасной.

Интеграция и управление

Все системы контроля и управления доступом (СКУД), видеонаблюдения и оповещения были реализованы нами. Турникеты подключены к СКУД, что позволяет охране дистанционно открывать их при необходимости. Также предусмотрена возможность ручного открытия флажков для обеспечения свободного прохода.

Для обеспечения безопасности все оборудование подключено к пожарной сигнализации: при срабатывании пожарной тревоги турникеты автоматически открываются, обеспечивая беспрепятственную эвакуацию. Кроме того, при пропадании питания турникеты могут быть открыты вручную, что гарантирует возможность выхода в аварийных ситуациях.

Кабельные трассы и шкафы

Камеры устанавливали на столбах и зданиях, что определило необходимость прокладки кабельных трасс к этим точкам. Кабели протягивались под декингом, а доступ к ним осуществлялся через люки. Такое решение позволило скрыть коммуникации и обеспечить возможность обслуживания без демонтажа покрытия.

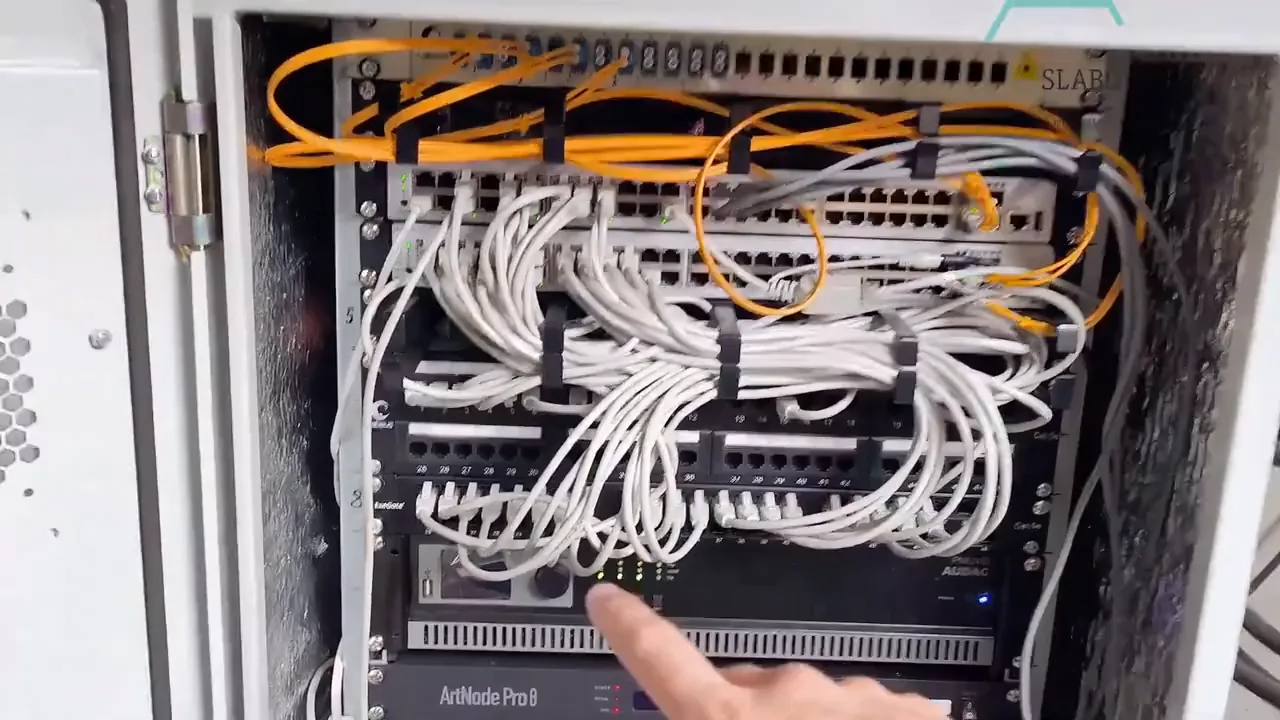

Под декингом размещены 30 погодных утеплённых шкафов с обогревом, включающим резистор и термостат. Это обеспечивает защиту оборудования от неблагоприятных погодных условий и поддержание необходимой температуры. В шкафах установлены вентиляция, бесперебойники, коммутаторы и оптические кроссы, что создаёт законченные узлы для подключения камер и другого оборудования.

Связь между шкафами выполнена оптоволокном, что гарантирует высокую пропускную способность и устойчивость к помехам. Таким образом, кабельные трассы и шкафы образуют распределённую инфраструктуру, объединяющую все камеры в единую сеть.

Дополнительные системы и инфраструктура

Для всего оборудования сделана СКС (структурированная кабельная система), что обеспечивает универсальную среду для передачи данных и подключения различных устройств. Это позволяет гибко наращивать систему и упрощает обслуживание.

Установлены камеры на территории, что расширяет зону видеонаблюдения за пределы основных объектов. В прошлом году подключали сцену и аудио, а в этом году сцену демонтировали, добавили разлонги и маленькую сцену. Эти изменения отражают адаптацию инфраструктуры к текущим мероприятиям и потребностям.

На территории несколько бассейнов: тёплый, холодный, волновой, детский с горками. Это требует учёта особенностей эксплуатации и безопасности, что, вероятно, влияет на размещение камер и других систем.

Практика

Чек-лист по материалу

• Смонтировать проходную с турникетами ST01 и STD01 на PERCo.
• Установить 6 билетоматов по стене.
• Смонтировать терминалы на кронштейнах на входе и выходе.
• Установить клапаны для колясок.
• Собрать электросчётчики с блоками питания 220/12 и 220/24.
• Настроить выход по валидаторам (QR-коды, браслеты).
• Подключить турникеты к СКУД для дистанционного открытия охраной.
• Обеспечить ручное открытие флажков на свободный проход.
• Подключить турникеты к пожарной сигнализации для автоматического открытия.
• Обеспечить ручное открытие при пропадании питания.
• Проложить кабели под декингом с доступом через люки.
• Установить 30 погодных утеплённых шкафов с обогревом, вентиляцией, бесперебойниками, коммутаторами, оптическими кроссами.
• Выполнить связь между шкафами оптоволокном.
• Смонтировать СКС для оборудования.
• Установить камеры на столбах и зданиях.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

СКС

Структурированная кабельная система.

АПС

Автоматическая пожарная сигнализация.

СОУЭ

Система оповещения и управления эвакуацией.

Билетомат

Устройство для продажи и проверки билетов.

Валидатор

Устройство для проверки и валидации билетов, QR-кодов, браслетов.

Турникет ST01

Модель турникета, использованная на объекте.

Турникет STD01

Модель турникета, использованная на объекте.

PERCo

Производитель оборудования для проходных, на котором собрана система.

Декинг

Настил на полу, под которым проложены кабели и размещены шкафы.

Оптический кросс

Устройство для коммутации оптических волокон.

Резистор

Элемент системы обогрева шкафов.

Термостат

Устройство для поддержания заданной температуры в шкафах.
