Монтаж СКУД SPRUT своими руками: подробная инструкция

Состав комплекта и подготовка

В комплект поставки входят автономный контроллер, кнопка открытия, считыватель с десятью ключами, источник бесперебойного питания (ИБП) с аккумулятором, электромагнитный замок и доводчик. Все эти компоненты необходимы для организации полноценной системы контроля доступа.

Перед началом монтажа необходимо подвести линию электропитания 220 В с отдельным автоматическим выключателем. Это обеспечит безопасность и удобство обслуживания системы. Далее устанавливается ИБП, который преобразует напряжение и обеспечивает бесперебойную работу оборудования даже при отключении основного питания.

Монтаж контроллера и кнопки выхода

Контроллер монтируется рядом с ИБП. На его задней крышке предусмотрены два отверстия для крепления, что позволяет надежно зафиксировать устройство на стене или другой поверхности. Такое расположение обеспечивает удобный доступ для обслуживания и сокращает длину соединительных проводов.

Кнопка выхода устанавливается на внутренней стороне двери. При нажатии она отключает электромагнитный замок, позволяя свободно покинуть помещение. Это стандартное решение для обеспечения быстрой эвакуации и удобства пользователей.

Прокладка кабеля и установка считывателя

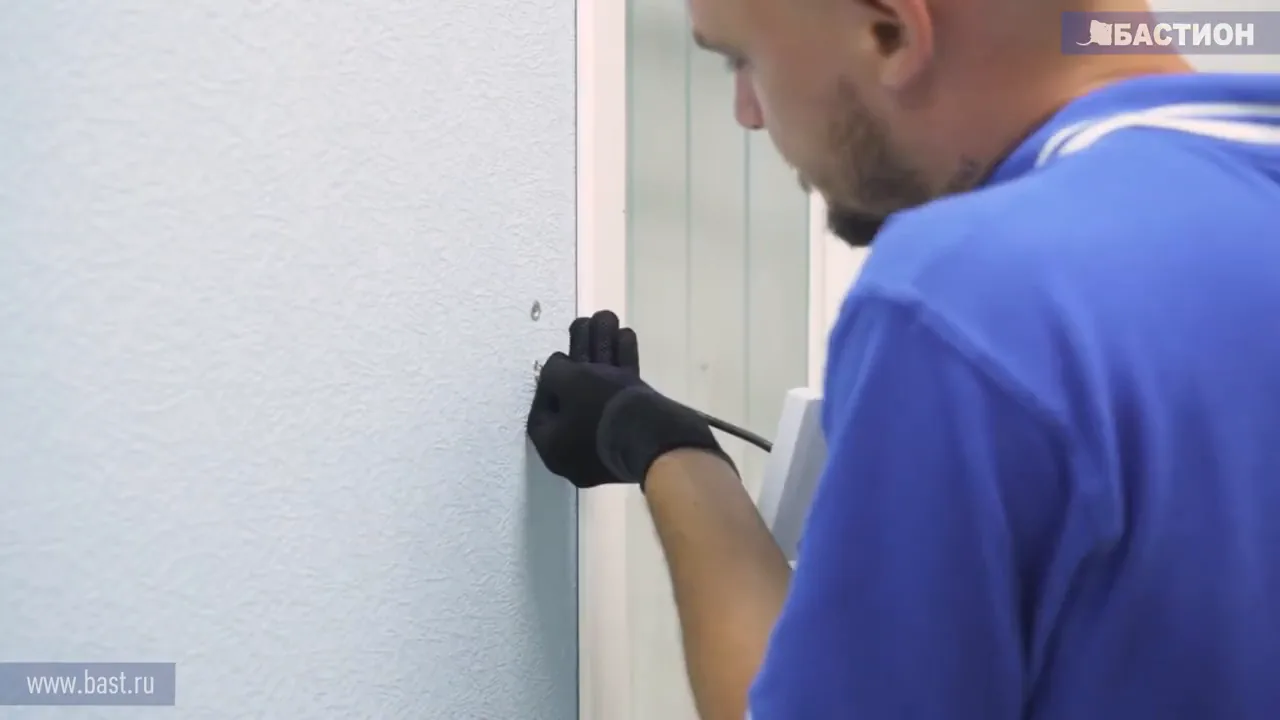

Для прокладки провода используется кабель-канал, который обеспечивает аккуратное и защищенное размещение кабеля. Считыватель устанавливается с наружной стороны двери, для чего необходимо сделать сквозное отверстие в стене или дверной коробке, чтобы пропустить кабель внутрь помещения.

Перед монтажом считывателя следует выкрутить винт, расположенный снизу устройства, и снять крышку. Это позволит получить доступ к внутренним клеммам для подключения проводов. После подключения крышка устанавливается обратно и фиксируется винтом.

Монтаж электромагнитного замка

Электромагнитный замок устанавливается на стороне, противоположной дверным петлям. Это обеспечивает равномерное распределение усилия удержания и предотвращает перекос двери. Для правильной разметки мест крепления используется монтажный шаблон из комплекта поставки, который прикладывается к двери и коробке.

При монтаже необходимо обеспечить плотное прилегание якорной пластины к электромагниту. Это критически важно для надежного удержания двери. Рекомендуется подключить защитный диод в обратной полярности параллельно катушке замка, чтобы предотвратить скачки напряжения при отключении питания и защитить управляющую электронику.

Подключение к контроллеру

Все выводы на плате контроллера подписаны, а их расшифровка приведена в руководстве. Для подключения замка потребуется двужильный провод, например ШВВП 0,5, а для кнопки и считывателя — витая пара UTP. Эти провода не входят в комплект, поэтому их нужно приобрести отдельно.

Кнопка подключается к зажимам GND и BUTTON, считыватель — к GND, +12V, индикатор, зумер, WD0, WD1. Замок подключается к +12V и LOCK. Если используется геркон, он подключается к DOOR и GND; при его отсутствии необходимо установить перемычку между этими контактами.

Программирование и завершение

После подачи питания система автоматически входит в режим программирования, и в этот момент необходимо прописать мастер-ключ. Это ключевой шаг, так как мастер-ключ позволяет в дальнейшем добавлять другие ключи.

Для добавления новых ключей нужно войти в режим программирования с помощью мастер-ключа, приложить новые ключи к считывателю и затем выйти из режима. После завершения программирования устанавливается доводчик на дверь или косяк; в комплекте есть схема для разметки, которая облегчает монтаж.

Практика

Чек-лист по материалу

• Подвести линию 220В с отдельным автоматом.
• Установить ИБП с аккумулятором.
• Закрепить контроллер рядом с ИБП.
• Установить кнопку выхода на внутренней стороне двери.
• Проложить кабель-канал и провода.
• Установить считыватель с наружной стороны, сделав сквозное отверстие.
• Установить электромагнитный замок на стороне, противоположной петлям, используя шаблон.
• Подключить защитный диод к замку в обратной полярности.
• Подключить все устройства к контроллеру согласно схеме.
• Установить перемычку на зажимы DOOR и GND, если геркон не используется.
• Подать питание и прописать мастер-ключ.
• Прописать остальные ключи.
• Установить доводчик.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой СКУД, обрабатывающее сигналы от считывателя и кнопки выхода.

Считыватель

Устройство для идентификации ключей (карт, брелоков).

Электромагнитный замок

Замок, удерживающий дверь за счет электромагнитного поля.

ИБП

Источник бесперебойного питания, обеспечивает питание 12В и резервирование.

Доводчик

Устройство для автоматического закрывания двери.

Геркон

Герметичный контакт, используется для контроля положения двери.

Мастер-ключ

Ключ, дающий доступ к режиму программирования контроллера.
