Как самостоятельно подключить SIP домофон BEWARD DKS15100 / DKS15120

Разделение оборудования на группы

Оборудование в системе разделено на две основные зоны: зона входной двери и зона электромонтажного шкафа. Такое разделение позволяет упорядочить процесс монтажа и эксплуатации системы.

В зоне входной двери располагаются следующие элементы: электромагнитный замок, кнопка открытия двери, коммутационная коробка, диодная сборка DW-2001, лампа LBN-01 и вызванная панель Bivart серии DKS. Эти компоненты обеспечивают функциональность входной двери и взаимодействие с системой домофона.

Зона электромонтажного шкафа включает блок питания, коммутатор KKM100S2, аналоговую трубку и провода для подключения. Эти элементы отвечают за управление и питание системы, обеспечивая её надёжную работу.

Требования к кабельной трассе

Кабельная трасса является важной частью системы, и к её прокладке предъявляются определённые требования. Одним из ключевых параметров является длина трассы, которая должна составлять от 5 до 15 метров.

Для обеспечения функциональности системы необходимо проложить четыре кабеля. Две витые пары предназначены для подключения координатно-матричной системы и сетевого интерфейса, что позволит передавать необходимые сигналы и данные.

Кроме того, нужно проложить два кабеля шавы ВП, которые будут обеспечивать питание домофона и электромагнитного замка. Это гарантирует надёжную работу ключевых элементов системы.

Проверка наличия диода в электромагнитном замке

Для того чтобы проверить, есть ли в электромагнитном замке диод, необходимо выполнить ряд действий. Сначала следует соединить провода питания замка с кабелем шавы ВП. Затем нужно использовать контрольную лампу LBN-01 для проверки.

После подключения лампы следует изменить полярность подключения. Если при этом лампа загорается ярко в одном случае и тускло в другом, это свидетельствует о том, что диод уже присутствует в замке. В случае если лампа загорается одинаково тускло при обеих полярностях, это означает, что диод в замке отсутствует и его необходимо установить.

Коммутация проводов и подключение компонентов

При коммутации проводов важно правильно подключить полярность проводов от блока питания к диодной сборке и замку. Это обеспечит корректную работу всей системы.

Координатно-матричный коммутатор подключается при помощи витой пары. Провода необходимо подключить к контактам ГНД, ЛН, ЛУ и ПЛЮ. Это позволит обеспечить правильное функционирование коммутатора.

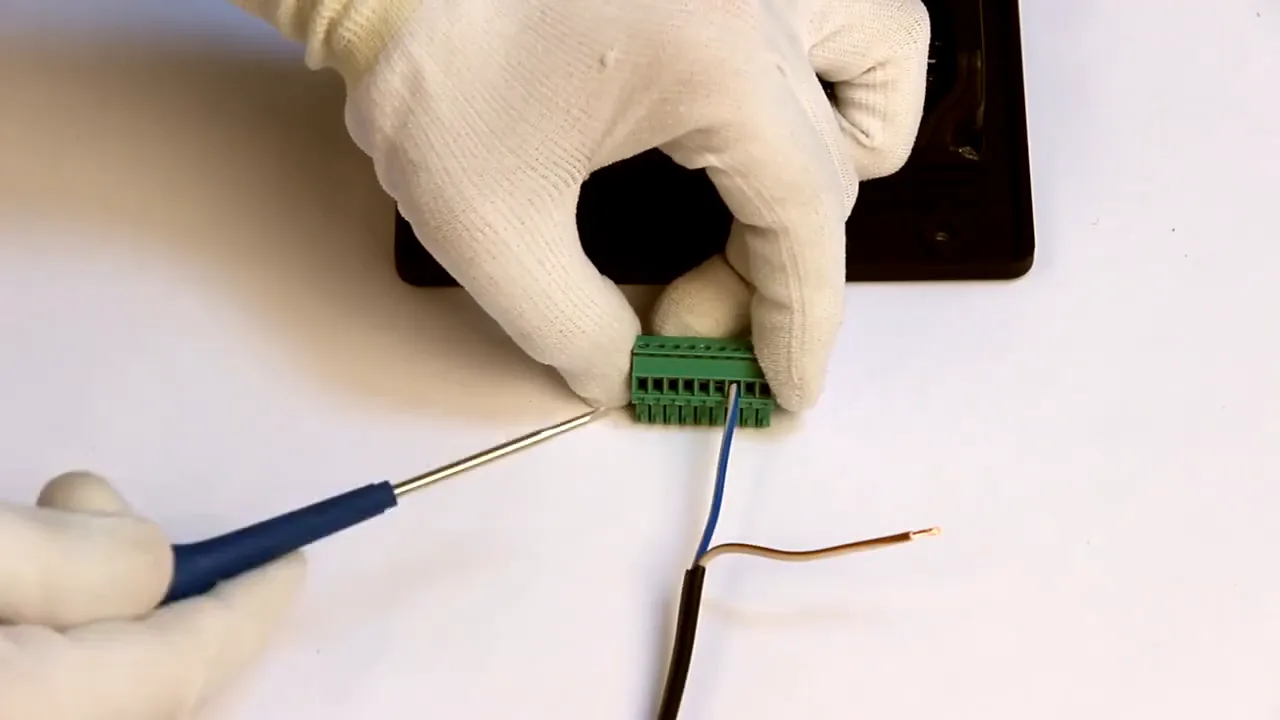

При подключении аналоговой трубки нужно учитывать шину десятков и шину единиц. Например, для квартиры 73 следует подключить ПЛЮС к контакту Д7, а синий провод — к контакту Е3. Такой подход гарантирует правильное подключение трубки и её совместимость с системой.

Подключение сетевого интерфейса и проверка системы

Для подключения сетевого интерфейса необходимо использовать вторую витую пару. Кабель следует пропустить через герметизирующую прокладку и подключить в разъём Ethernet в домофоне. Важно убедиться, что кабель надёжно закреплён и не имеет повреждений.

После завершения подключения необходимо провести проверку системы. Для этого следует вызвать квартиру и проверить работу замка и кнопки открытия двери. Это позволит убедиться в корректности подключения и правильной работе системы.

Практика

Чек-лист по материалу

• Разделить оборудование на группы для зоны входной двери и электромонтажного шкафа.
• Проверить длину кабельной трассы и количество прокладываемых кабелей.
• Проверить наличие диода в электромагнитном замке и при необходимости установить его.
• Выполнить коммутацию проводов согласно схемам.
• Подключить координатно-матричный коммутатор, аналоговую трубку и сетевой интерфейс.
• Проверить работоспособность системы после подключения.

Справка

Термины из видео

Электромагнитный замок

Устройство, используемое для блокировки и разблокировки двери с помощью электромагнитного поля.

Диодная сборка

Набор диодов, используемых для управления направлением тока в электрической цепи.

Координатно-матричная система

Система, использующая матрицу для управления и распределения сигналов между различными устройствами.

Шава ВП

Кабель, используемый для питания устройств в системе домофона.
