Настройка комплекта беспроводного СКУД Ps-Link PS-SK7-EM

Установка элементов питания

Для начала работы панели необходимо установить элементы питания в специально предназначенный для этого отсек. Убедитесь, что батарейки вставлены правильно, соблюдая полярность.

В кнопке выхода уже установлена батарейка, однако для активации устройства необходимо извлечь ограничитель, который предотвращает случайное включение при транспортировке. После извлечения ограничителя кнопка будет готова к использованию.

Подключение оборудования

Для коммутации внешних устройств используется клеммная колодка контроллера. Магнитный замок подключается к контактам NC и LK, где NC означает нормально замкнутый контакт. Электромеханический замок, в свою очередь, подключается к контактам NO и LK, где NO — нормально разомкнутый контакт.

К выходу аларма подключается сирена. Питание для сирены можно взять со входа 12 В или от внешнего источника питания. Справа на колодке расположен выход Open JND, предназначенный для подключения проводной кнопки выхода.

Контакты D in GND служат для подключения датчика двери. Ниже этих контактов предусмотрено место для подключения звонка, что позволяет организовать оповещение о открытии двери.

Включение функции датчика двери

По умолчанию функция датчика двери выключена. Чтобы её активировать, необходимо ввести пароль администратора (по умолчанию 1-6) на клавиатуре устройства. После ввода пароля следует набрать команду 62#1#.

После ввода команды устройство издаст длинный писк, который подтверждает успешное включение функции. Этот звуковой сигнал служит индикатором того, что датчик двери теперь активен и будет реагировать на открытие или закрытие двери.

Добавление и удаление ключей доступа

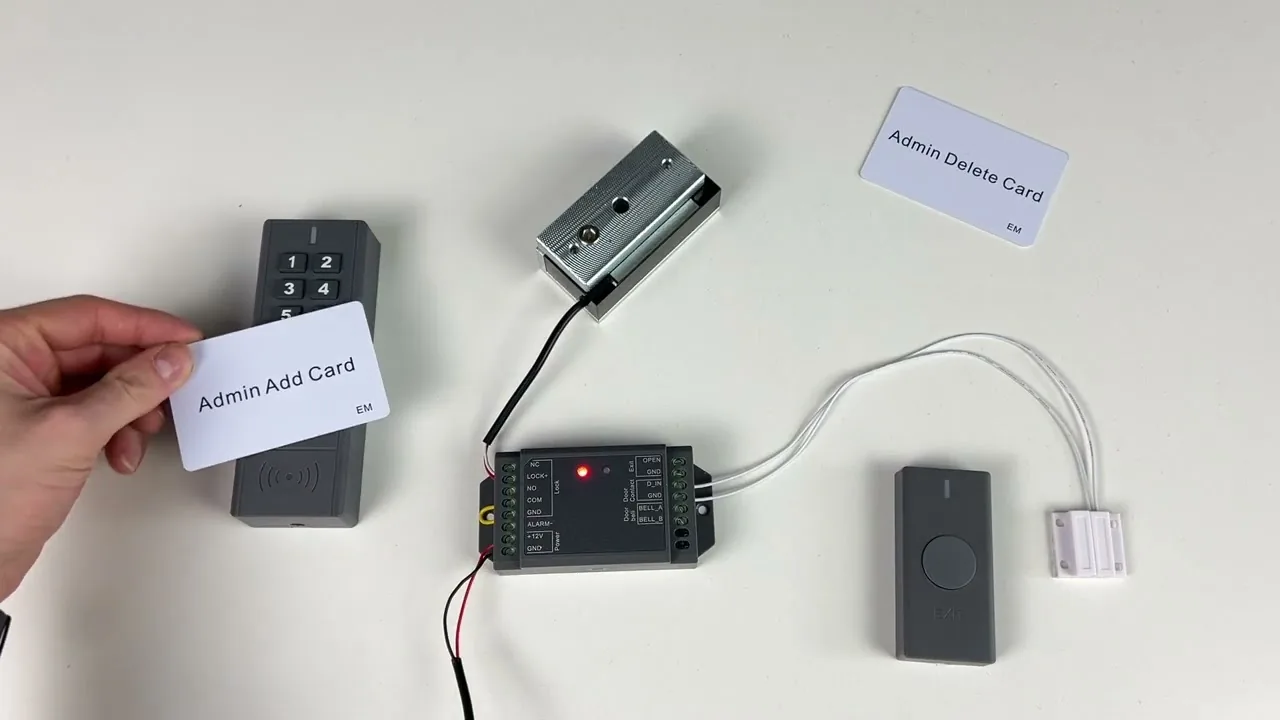

Для добавления ключей доступа используется карта администратора. Процесс начинается с поднесения карты администратора к считывателю. Затем необходимо поднести ключи, которые нужно добавить (можно несколько подряд), и в конце снова поднести карту администратора. Такая последовательность действий позволяет устройству записать новые ключи в память.

Для удаления ключей используется специальная карта для удаления. Поднесите эту карту к считывателю, и все ранее добавленные ключи будут удалены из памяти устройства. Это удобно, когда требуется сбросить доступ для всех пользователей или заменить ключи.

Смена пароля администратора

Для смены пароля администратора необходимо ввести текущий пароль. По умолчанию используется комбинация 1-6, после чего подаётся команда 0#. Это действие открывает доступ к меню настроек, где можно изменить пароль.

Сразу после ввода команды 0# следует ввести новый пароль. Затем он дублируется через решётку и подтверждается. Важно, чтобы оба ввода совпадали, иначе процедура не будет завершена.

Успешное выполнение всех шагов подтверждается зелёным индикатором. Он сигнализирует о том, что вход в меню настроек выполнен корректно, а пароль успешно изменён.

Задание пин-кода

Для задания пин-кода пользователя необходимо ввести пароль администратора, после чего подать команду 1#. Это действие инициирует процедуру настройки пин-кода для конкретного пользователя.

Далее указывается порядковый номер пользователя, для которого задаётся пин-код. Выбор подтверждается, после чего система переходит к вводу самого пин-кода.

Затем вводится пин-код, который дублируется через решётку. Подтверждение ввода завершает процедуру, и пин-код сохраняется для указанного пользователя.

Практика

Чек-лист по материалу

• Установите элементы питания в панель и извлеките ограничитель в кнопке выхода.
• Подключите замок: магнитный к NC и LK, электромеханический к NO и LK.
• Подключите сирену к выходу аларма и питание (12 В или внешнее).
• Подключите проводную кнопку выхода к Open JND.
• Подключите датчик двери к D in GND.
• Включите контроллер и активируйте функцию датчика двери: пароль 1-6, команда 62#1#.
• Добавьте ключи доступа с помощью карты администратора.
• При необходимости смените пароль администратора: текущий пароль, команда 0#, новый пароль дважды.
• Задайте пин-код: пароль администратора, команда 1#, номер пользователя, пин-код дважды.
