Настройка комплекта СКУД Ps-Link KIT-CH1-180UPS с блоком резервного питания и умной сенсорной панелью

Подключение и первоначальная настройка

Для настройки комплекта контроля доступа соединим все элементы между собой. Можно воспользоваться такой схемой. Тут отображены все необходимые коммутации. Блок резервного питания подключается следующим образом.

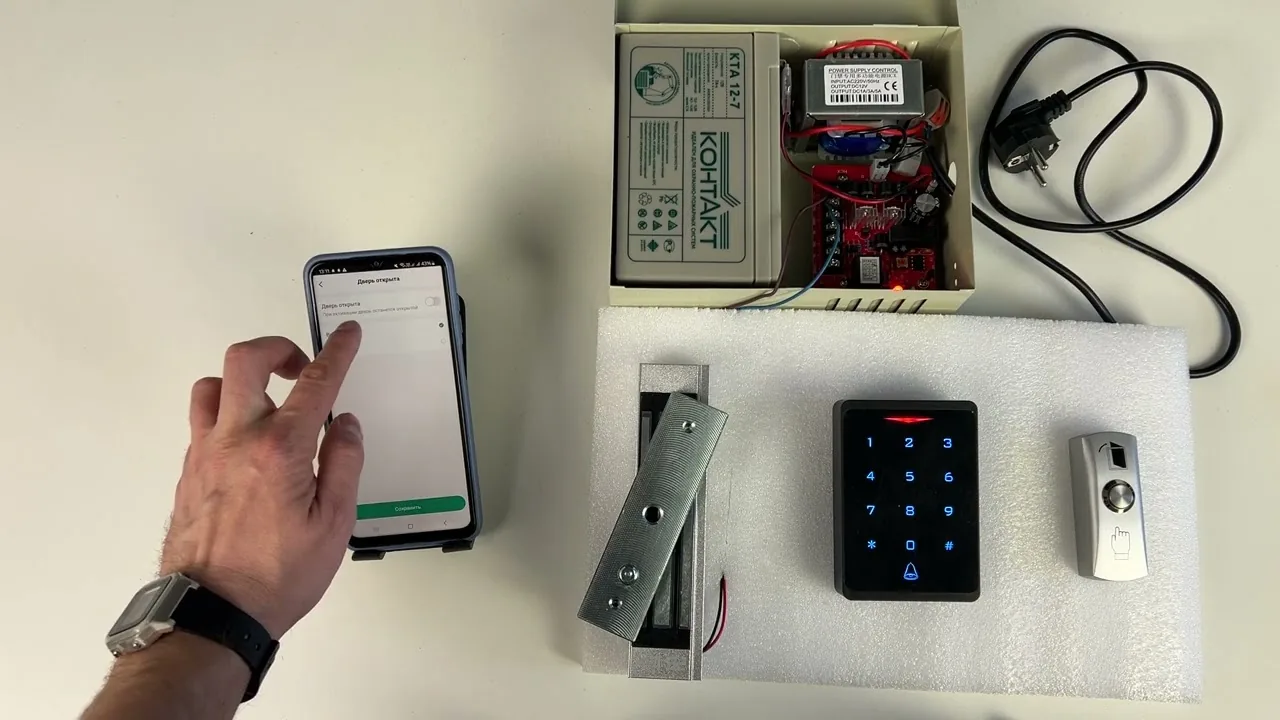

Дадим питание. Сразу подключим панель к системе умного дома. Достаточно подать питание и активировать Bluetooth на смартфоне. Зайдём в приложение для умного дома. Здесь выбираем добавление нового устройства. Появится такая иконка с панелью. Выбираем её. Подтверждаем название Wi-Fi сети и пароль от неё.

Ожидаем добавления. Подтверждаем. Изменяем имя панели, если необходимо, и проверим работоспособность.

Настройка через приложение

Тут можно посмотреть историю сработок. Указывается время, пользователь и тип разблокировки.

В разделе пользователь доступно создание пользователей с выбором прав доступа. В дальнейшем можно задать для этих пользователей свои пароли и ключи доступа с личным набором параметров, например, с ограниченным по времени действиям этих паролей и по выбранным дням недели. Здесь можно быстро сгенерировать одноразовый пароль доступа, который будет работать в определённый временной диапазон и выбранные дни недели.

При отпирании текущее состояние отображается и в приложении. Всё время выскакивает обновление для прошивки панели. обновим.

Настройки и обновление прошивки

Во вкладке Настройки активация удалённого управления, автозапирание, задержка автозапирания, время для тревоги и деактивация звука кнопок. Есть режим открытой двери для разгрузки, погрузки и других работ, чтобы дверь была открыта.

Настройка через встроенное меню панели

Теперь перейдём к этонаборной части. Для смены пароля администратора набираем звёздочка 1 2 3 4 5 6 решётка. Это пароль по умолчанию. Так, мы попадаем в меню настройки. Теперь вводим ноль. Это команда для смены пароля. Вводим новый пароль администратора. Решёткой подтверждаем. Дублируем и снова подтверждаем решёткой. Так, мы сменили пароль администратора.

Чтобы прописать карту доступа или ключ, действуем таким же образом. Вводим пароль администратора, команда для ввода новых пользователей, единица. Подносим ключ и подтверждаем действие решёткой.

Теперь введём пин-код для пользователя. Снова также входим в меню настройки, введя пароль администратора. Единица команда для новых пользователей. Теперь порядковый номер, например, 08. Решётка для подтверждения. И вот теперь вводим

Для смены времени отпирания используется команда три. Входим в настройки, вводим тройку и время. Доступен диапазон значения от единицы до 99 секунд. Для наглядности зададим 2 секунды и проверим.

Чтобы стереть ключ доступа, входим в меню настройки, вводим команду два и считываем ключ. Теперь он снова не прописан в считывателе панели.

Заключение

Это лишь малая часть доступных опций. Полный список вы обнаружите в инструкции, что идёт в комплекте. Там всё очень ясно и подробно указано. Надеюсь, данное видео кому-нибудь поможет. Спасибо за просмотр.

Практика

Чек-лист по материалу

• Соединить все элементы комплекта по схеме.
• Подключить блок резервного питания.
• Подать питание на панель и активировать Bluetooth на смартфоне.
• В приложении умного дома добавить новое устройство и подключиться к Wi-Fi.
• Изменить имя панели при необходимости.
• Проверить работоспособность панели.
• Настроить пользователей и права доступа в приложении.
• При необходимости обновить прошивку панели.
• Настроить параметры: удаленное управление, автозапирание, задержку, время тревоги, звук кнопок.
• Сменить пароль администратора через встроенное меню.
• Прописать карты доступа и пин-коды через встроенное меню.
• Настроить время отпирания.
• Удалить ненужные ключи при необходимости.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Блок резервного питания

Устройство, обеспечивающее питание системы при отключении основного электропитания.

Сенсорная панель

Устройство с сенсорным экраном для управления доступом.

Приложение умного дома

Мобильное приложение для управления устройствами умного дома.

Bluetooth

Технология беспроводной связи для передачи данных на короткие расстояния.

Wi-Fi

Технология беспроводной локальной сети.

Пароль администратора

Пароль для доступа к настройкам панели.

Ключ доступа

Физический ключ (карта, брелок) для идентификации пользователя.

Пин-код

Числовой код для идентификации пользователя.

Время отпирания

Время, в течение которого дверь остается открытой после разблокировки.

Одноразовый пароль

Пароль, действительный для одного использования или в течение ограниченного времени.

Прошивка

Встроенное программное обеспечение устройства.
