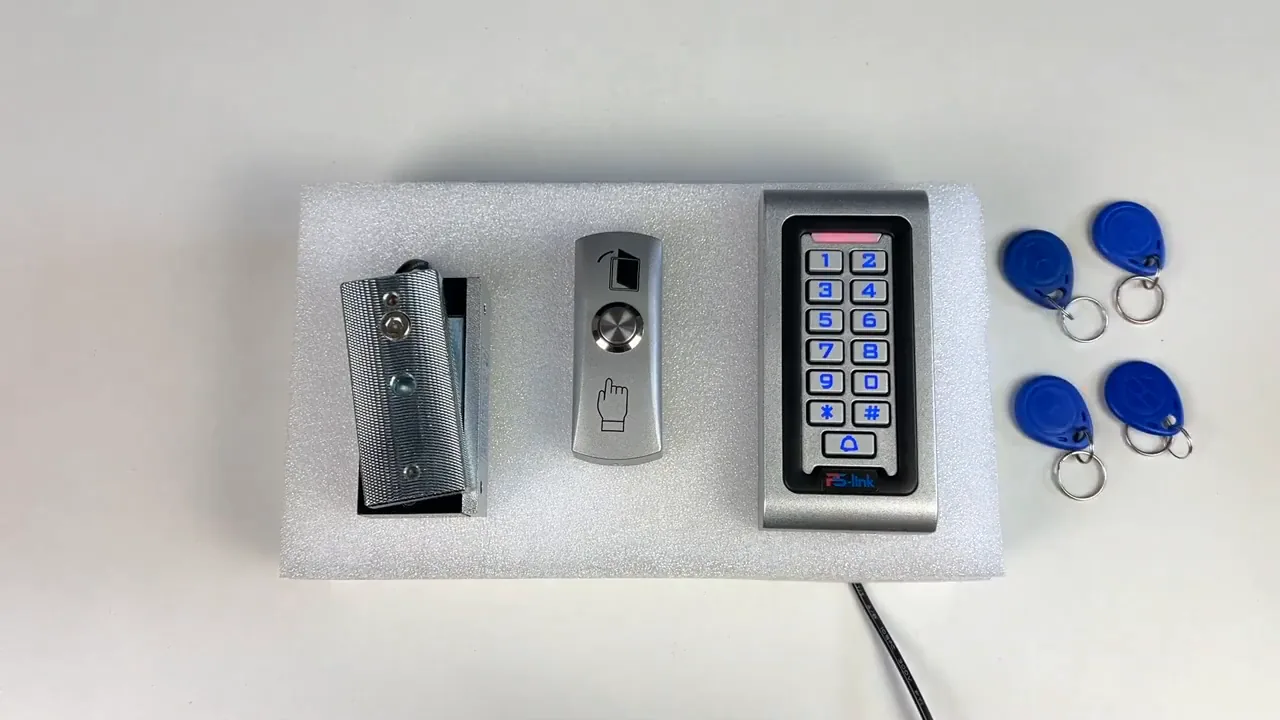

В статье описана стандартная схема подключения устройств комплекта СКУД Ps-Link KIT-S601EM-WP-SL по цветам проводов, подключение электромеханического и магнитного замков, кнопки выхода и звонка, а также основные операции программирования панели: смена пароля администратора, добавление пинкодов и ключей, выбор режима работы, настройка времени сработки реле, удаление пользователей и полный сброс.
Главное из материала
Основные выводы
- Питание устройств идёт по красным и чёрным проводам, сигнал — по зелёным и белым, а для замков и кнопок используются отдельные цветовые пары.
- Магнитный замок подключается оранжевой жилой панели доступа и общим минусом, электромеханический — синей жилой и общим минусом, при этом фиолетовый провод идёт к плюсу.
- Вход в меню настроек выполняется паролем администратора, команды подтверждаются решёткой, выход — звёздочкой.
- Панель поддерживает несколько режимов работы: по умолчанию вход по пинкоду и карте, командой 3 и 0 включается режим только по картам.
- Удаление отдельных пинкодов и ключей выполняется командой 2, а полное удаление всех пользователей — командой 2 и вводом 4.0 с подтверждением решёткой.
Схема подключения контроллеров и считывателей
Все контроллеры и считыватели подключаются по стандартной схеме. Красные и чёрные провода используются для питания устройства. Зелёные и белые провода используются для передачи сигнала с внешнего считывателя контроллеру.
В комплекте всегда идёт инструкция для программирования с иллюстрацией схемы подключения. Обычно на тыльной стороне есть наклейка с обозначениями для исключения ошибки при коммутировании.
Подключение электромеханического и магнитного замков
Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. Фиолетовый провод подключается к плюсу. Через оранжевый кабель с вызовной панели всегда идёт напряжение для работы магнитного замка. Сигнал и размыкание замок получают через минус.
Чтобы подключить механический замок, используется синяя жила вызовной панели и общий минус. К общему плюсу подключается фиолетовая жила вызовной панели. Через синий кабель с вызовной панели подаётся напряжение для сработки механизма электромеханического замка. Сигнал замыкания замок получает через минус. Реле панели размыкает питание в случае магнитного замка и замыкает в случае использования электромеханического.
Подключение кнопки выхода и звонка
Жёлтые провода используются для подключения внешней кнопки выхода. К общему минусу подключается и кнопка выхода, коммутируется с жёлтой жилой. На некоторых устройствах встречаются розовые провода, они используются для звонка.
При успешной авторизации пользователь проходит по пинкоду или по нажатию кнопки выхода.
Программирование панели: пароль администратора и пользователи
Вход в меню «Настройки» выполняется путём ввода пароля администратора. Команда подтверждается решёткой, выход осуществляется звёздочкой. Для смены пароля администратора нажимается звёздочка, вводится пароль по умолчанию 6-9 и решётка. Для смены используется команда 0, вводится новый пароль, подтверждается и дублируется, затем снова нажимается решётка для подтверждения и выполняется выход.
Для добавления пинкода пользователя вводится единица, указывается номер и ячейка пользователя, после вводится пинкод. Для записи ключей доступа входят в режим программирования, вводят единицу и поочерёдно подносят ключи, по завершении жмут решётку.
Режимы работы и время сработки реле
Есть несколько режимов работы, по умолчанию включён вход по пинкоду и карте. Можно активировать режим только по картам: в режиме настройки вводится команда 3, что значит смена режима, и 0 — режим входа только по карточкам.
Можно настроить время сработки реле: в меню программирования вводится команда 4 и время, затем подтверждение. Эта настройка работает на все типы отпирания.
Удаление пользователей и сброс устройства
Для удаления конкретного пинкода пользователя в меню настройки вводится команда 2 и указывается порядковый номер пользователя. Для удаления ключей доступа вводится двойка и поочерёдно подносятся ключи.
Для сброса отключается питание, зажимается решётка и устройство запитывается; звуковые индикации сообщают о сбросе устройства. Для удаления абсолютно всех пользователей, ключей и пинкодов нужно зайти в настройку, выбрать команду 2 и ввести 4.0, подтвердив действие решёткой.
Практика
Чек-лист по материалу
- Проверить цвета проводов питания (красный и чёрный) и сигнала (зелёный и белый) по инструкции и наклейке на тыльной стороне.
- Подключить магнитный замок оранжевой жилой панели доступа и общим минусом, фиолетовый провод — к плюсу.
- Подключить электромеханический замок синей жилой вызовной панели и общим минусом, фиолетовую жилу — к общему плюсу.
- Подключить кнопку выхода к общему минусу и жёлтой жиле.
- Сменить пароль администратора командой 0 после входа с паролем по умолчанию 6-9.
- Завести пинкод пользователя командой 1 с указанием номера и ячейки пользователя.
- Записать ключи доступа в режиме программирования командой 1 с поочерёдным поднесением ключей.
- При необходимости включить режим только по картам командой 3 и 0.
- Настроить время сработки реле командой 4.
- Удалить отдельных пользователей командой 2 или выполнить полное удаление командой 2 и вводом 4.0.
- При необходимости выполнить сброс: отключить питание, зажать решётку и запитывать устройство.
Справка
Термины из видео
- Контроллер
- Устройство, которое подключается по стандартной схеме и принимает сигнал от внешнего считывателя.
- Считыватель
- Внешнее устройство, передающее сигнал контроллеру по зелёным и белым проводам.
- Электромеханический замок
- Замок, для подключения которого используются синий и фиолетовый провода; сработка механизма происходит при замыкании.
- Магнитный замок
- Замок, для подключения которого используются оранжевый и фиолетовый провода; реле панели размыкает питание.
- Кнопка выхода
- Внешняя кнопка, подключаемая жёлтыми проводами и общим минусом, позволяющая пройти после авторизации.
- Пинкод
- Код пользователя, который вводится при заведении командой 1 с указанием номера и ячейки пользователя.
- Ключ доступа
- Ключ, записываемый на панель в режиме программирования командой 1 с поочерёдным поднесением.
- Реле
- Элемент панели, который размыкает питание для магнитного замка и замыкает для электромеханического; время его сработки настраивается командой 4.
- Сброс устройства
- Процедура с отключением питания, зажатием решётки и последующей подачей питания, сопровождаемая звуковыми индикациями.
