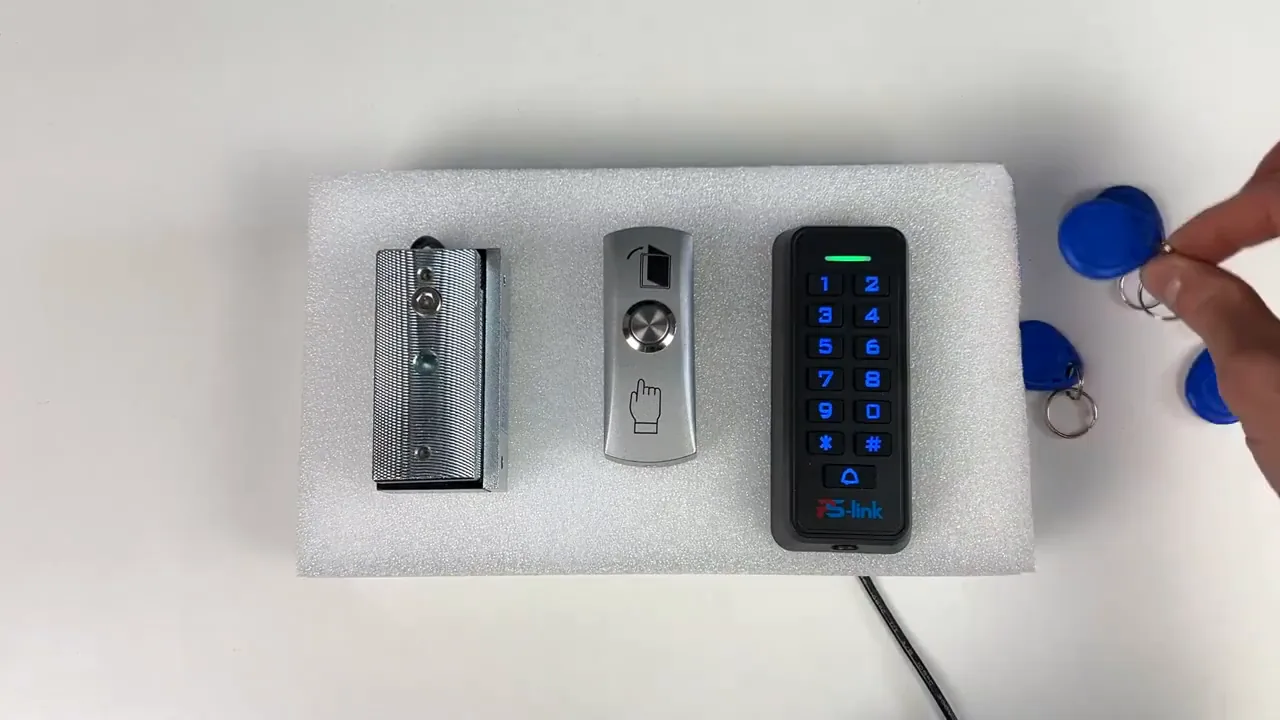

Настройка комплекта СКУД Ps-Link KIT-K33EM-SL

Схема подключения проводов

При подключении устройства важно правильно распределить провода по их назначению. Красные и чёрные провода используются для питания устройства, обеспечивая его электроэнергией. Зелёные и белые провода отвечают за передачу сигнала, что необходимо для функционирования системы.

Синий и фиолетовый провода предназначены для подключения электромеханического замка. Оранжевый и фиолетовый провода используются для магнитного замка. Правильное подключение этих проводов гарантирует надёжную работу замков.

Жёлтые провода служат для подключения внешней кнопки выхода, что позволяет удобно управлять системой. Розовые провода могут быть использованы для подключения звонка, расширяя функциональность устройства.

Вход в режим программирования и базовые операции

Для начала процесса программирования необходимо ввести код «*69#». После успешного входа в режим программирования на устройстве появится возможность выбора команд для настройки системы.

Для добавления пин-кода, карты или отпечатка нужно выбрать команду «1». Это позволит расширить возможности аутентификации и управления устройством. Для подтверждения любого действия в режиме программирования используется клавиша решётка (#), а для выхода из режима — звёздочка (*).

После завершения всех необходимых настроек можно вернуться в стандартный режим работы устройства, нажав звёздочку (*). Это обеспечит безопасность и предотвратит случайное изменение настроек.

Настройка и смена пароля администратора

Для смены пароля администратора необходимо выполнить ряд последовательных действий. Сначала нужно ввести комбинацию «*69#».

После этого следует выбрать команду «0», ввести новый пароль и подтвердить его. Это обеспечит обновление пароля администратора в системе.

Чтобы выйти из меню настройки, нужно нажать звёздочку (*). Это завершит процесс изменения пароля и вернёт к основному меню или интерфейсу системы.

Добавление и удаление пользователей, пин-кодов и ключей

Для добавления пин-кода необходимо сначала ввести «1», затем указать номер ячейки пользователя и ввести сам пин-код. Это позволит добавить нового пользователя с уникальным пин-кодом в систему.

Чтобы добавить ключи доступа, также нужно начать с ввода «1», после чего поочерёдно поднести ключи к считывающему устройству. Каждый ключ будет зарегистрирован в системе.

Для удаления пин-кода или ключа следует ввести «2» и указать соответствующий параметр, который необходимо удалить. Чтобы удалить всех пользователей вместе с их пин-кодами и ключами, нужно ввести «2» и «4.0». Это полностью очистит систему от зарегистрированных пользователей и их данных.

Настройка режимов работы и времени сработки реле

Для начала необходимо разобраться с настройкой различных режимов работы устройства. Один из возможных режимов — вход только по карточкам. Чтобы его активировать, нужно войти в режим настройки и ввести команды «3» и «0».

Кроме настройки режимов, важно уметь регулировать время сработки реле. Для этого следует воспользоваться меню программирования, где с помощью команды «4» можно настроить необходимое время сработки. Правильная настройка этого параметра позволит оптимизировать работу устройства и обеспечить требуемые условия эксплуатации.

Сброс устройства

В некоторых ситуациях может потребоваться сброс устройства до заводских настроек. Для выполнения этой процедуры необходимо следовать чётким инструкциям.

Сначала нужно отключить питание устройства. Затем следует зажать кнопку с символом решётки (#). После этого необходимо снова включить питание. Эти действия позволят сбросить устройство и вернуть его к исходным настройкам.

Практика

Чек-лист по материалу

• Проверить наличие инструкции и схемы подключения в комплекте.
• Подключить устройства согласно цветовой схеме проводов.
• Войти в режим программирования с использованием кода «*69#».
• Добавить пользователей, пин-коды и ключи доступа.
• Настроить режимы работы и время сработки реле при необходимости.
• Проверить работу системы после программирования.

Справка

Термины из видео

СКУД

Система контроля и управления доступом — комплекс технических средств для контроля и управления доступом на объект.

Режим программирования

Специальный режим работы устройства, позволяющий настраивать его параметры, добавлять и удалять пользователей, пин-коды и ключи доступа.

Пин-код

Персональный идентификационный номер, используемый для авторизации пользователя в системе.

Ключ доступа

Устройство (например, электронная карта или брелок), используемое для авторизации пользователя в системе СКУД.
