Настройка комплекта СКУД Ps-Link KIT-S601EM-WP-W-180: подключение

Коротко

Главный ответ

В статье описан процесс настройки комплекта СКУД Ps-Link KIT-S601EM-WP-W-180: подключение замков, программирование панели, настройка режимов и реле, удаление пользователей, сброс устройства и подключение к Wi-Fi через приложение.

Главное из материала

Основные выводы

Подключение магнитного замка: оранжевый провод панели и общий минус; фиолетовый — к плюсу, через оранжевый подается напряжение.
Подключение электромеханического замка: синий провод и общий минус; фиолетовый — к общему плюсу, через синий подается напряжение.
Программирование панели: вход в меню по паролю администратора (по умолчанию 6 девяток), команды: 1 — добавление, 2 — удаление, 0 — смена пароля, 3 — смена режима, 4 — время реле.
Сброс устройства: отключить питание, зажать решетку, подать питание — звуковой сигнал подтверждает сброс.
Для Wi-Fi моделей: команда 73 в режиме программирования активирует сопряжение, далее настройка через приложение умного дома.

Подключение замков

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и черные провода предназначены для питания устройства, зеленые и белые — для передачи сигнала с внешнего считывателя контроллеру. В парах синий с фиолетовым используются для электромеханического замка, а оранжевый с фиолетовым — для магнитного. Желтые провода служат для подключения внешней кнопки выхода, а розовые (если есть) — для звонка. В комплекте всегда идет инструкция с иллюстрацией схемы подключения, а на тыльной стороне устройства есть наклейка с обозначениями, чтобы избежать ошибок.

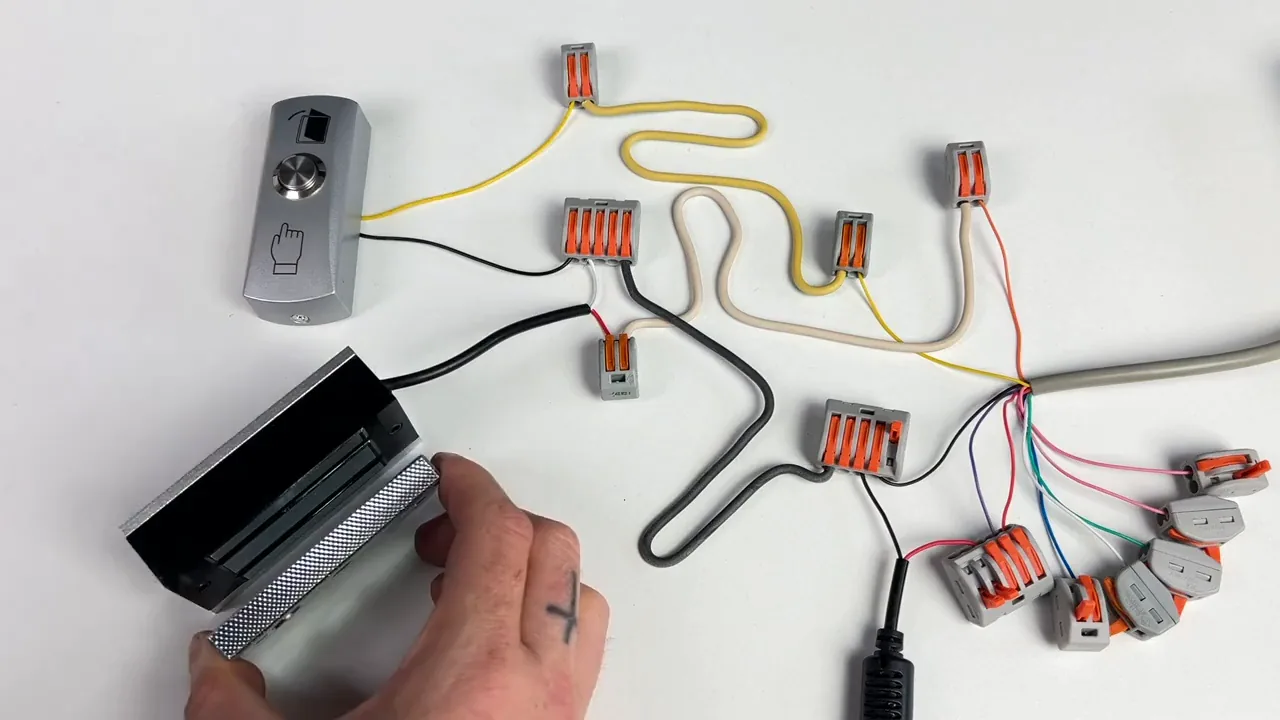

Для подключения магнитного замка используется оранжевая жила панели доступа и общий минус. К общему минусу подключается и кнопка выхода, коммутируемая с желтой жилой. Фиолетовый провод подключается к плюсу, а через оранжевый кабель с вызывной панели всегда подается напряжение для работы магнитного замка. Сигнал и размыкание замок получает через минус.

Для подключения электромеханического замка используется синяя жила вызывной панели и общий минус. К общему плюсу подключается фиолетовая жила, а через синий кабель подается напряжение для срабатывания механизма. Сигнал замыкания замок получает через минус.

Программирование панели

Для входа в режим программирования необходимо ввести код, звездочку, 6 девяток и решетку. После этого выбирается команда: 1 — добавление PIN-кода, карты или отпечатка. При добавлении PIN-кода задается номер ячейки, а при добавлении карты она подносится к считывателю. Завершение действия подтверждается решеткой, выход из программирования — звездочкой.

Для смены пароля администратора используется команда 0. После ввода нового пароля его нужно подтвердить и продублировать, затем нажать решетку для подтверждения и выйти.

Настройка режимов и реле

По умолчанию доступ осуществляется по PIN-коду и карте. Можно активировать режим только по картам, для этого в режиме настройки вводится команда 3 (смена режима) и 0 (режим только по картам).

Время срабатывания реле настраивается командой 4 и указанием времени. Эта настройка работает для всех типов отпирания.

Удаление пользователей и сброс

Для удаления конкретного PIN-кода используется команда 2 и номер ячейки пользователя. Для удаления ключей доступа вводится команда 2 и поочередно подносятся ключи.

Сброс устройства выполняется отключением питания, зажатием решетки и повторной подачей питания — звуковой сигнал подтверждает сброс. Для удаления всех пользователей используется команда 2, затем 4.0 и подтверждение решеткой.

Подключение к Wi-Fi и приложение

Для Wi-Fi моделей в режиме программирования отправляется команда 73 для активации режима сопряжения. В приложении умного дома выбирается «Добавить устройство», вкладка «Другое», «Другой Wi-Fi», указывается пароль от Wi-Fi сети. После добавления задается имя устройства.

Удаленное отпирание осуществляется кнопкой в приложении, при изменении состояния отображается анимация. В приложении можно добавлять пользователей, привязывать карты, отпечатки или PIN-коды, а также просматривать историю сработок с временем, действием и методом отпирания.

Практика

Чек-лист по материалу

Проверить комплектацию и наличие инструкции с схемой подключения.
Изучить наклейку на тыльной стороне устройства для исключения ошибок.
Подключить питание (красный/черный) и сигнальные провода (зеленый/белый).
Подключить замок согласно типу: магнитный (оранжевый/фиолетовый) или электромеханический (синий/фиолетовый).
Подключить кнопку выхода (желтый провод и общий минус).
Войти в режим программирования (код*999999#).
Добавить PIN-коды и ключи доступа (команда 1).
Настроить режим входа (команда 3) и время реле (команда 4).
Проверить работу замка и кнопки выхода.
При необходимости выполнить сброс (зажать решетку при подаче питания).
Для Wi-Fi моделей: активировать сопряжение (команда 73) и настроить через приложение.

Справка

Термины из видео

СКУД: Система контроля и управления доступом.
Магнитный замок: Электромагнитный замок, удерживающий дверь за счет магнитного поля.
Электромеханический замок: Замок с электрическим приводом, который механически запирает/отпирает дверь.
Считыватель: Устройство для чтения ключей, карт или отпечатков пальцев.
PIN-код: Персональный идентификационный номер для доступа.
Реле: Электромеханическое устройство для коммутации электрических цепей.
Wi-Fi: Технология беспроводной локальной сети.

Первоисточник

Проверьте контекст в оригинале

Статья подготовлена на основе видео.
