Подключение и настройка системы Крипт-Кей с контроллером IronLogic Z-5R WEB

Необходимое оборудование

Для реализации системы Крипт-Кей потребуется контроллер IronLogic Z5R Web, который поддерживает различные способы подключения: Ethernet, Wi-Fi, 3G и 4G. Это обеспечивает гибкость при выборе способа подключения системы к сети.

Приёмник-конвертер Крипт-Кей необходим для преобразования сигналов, что позволяет системе корректно работать с различными типами устройств. Пульты Крипт-Кей-Бланк используются в качестве управляющих устройств, которые взаимодействуют с системой.

Программное обеспечение Guard Commander играет ключевую роль в управлении и настройке системы. С его помощью осуществляется конфигурация оборудования и контроль за работой всей системы. ПО позволяет настраивать параметры контроллера, управлять подключёнными устройствами и мониторить состояние системы в реальном времени.

Ключевые особенности системы Крипт-Кей

Система Крипт-Кей обеспечивает полную криптозащиту сигналов, что гарантирует высокий уровень безопасности. Использование индивидуального ключа шифрования делает каждый сигнал уникальным и недоступным для несанкционированного доступа. Это предотвращает возможность перехвата и подделки сигналов злоумышленниками.

Система совместима с различными типами карт (Wiegand и IBUTTON) и радиопультами, что позволяет интегрировать её в уже существующие системы контроля и управления доступом (СКУД). Это значительно расширяет возможности применения системы и упрощает её внедрение на объектах с уже установленной инфраструктурой.

Интеграция с контроллерами СКУД позволяет системе Крипт-Кей эффективно взаимодействовать с другими элементами системы безопасности, повышая общий уровень защиты объекта и удобство управления доступом. Система может обмениваться данными с другими устройствами и подсистемами, что создаёт комплексную и надёжную среду безопасности.

Пошаговая настройка подключения

Для начала необходимо подключить приёмник Крипт-Кей к клеммам контроллера. Убедитесь, что все кабели и соединения надёжны и правильно подключены. Проверьте целостность кабелей и отсутствие повреждений, которые могут привести к нестабильной работе системы.

Перед включением устройства переставьте джампер с позиции NORMAL на CONFIG. Это необходимо для того, чтобы контроллер вошёл в режим настройки. В режиме CONFIG контроллер будет готов к приёму настроек и конфигурации.

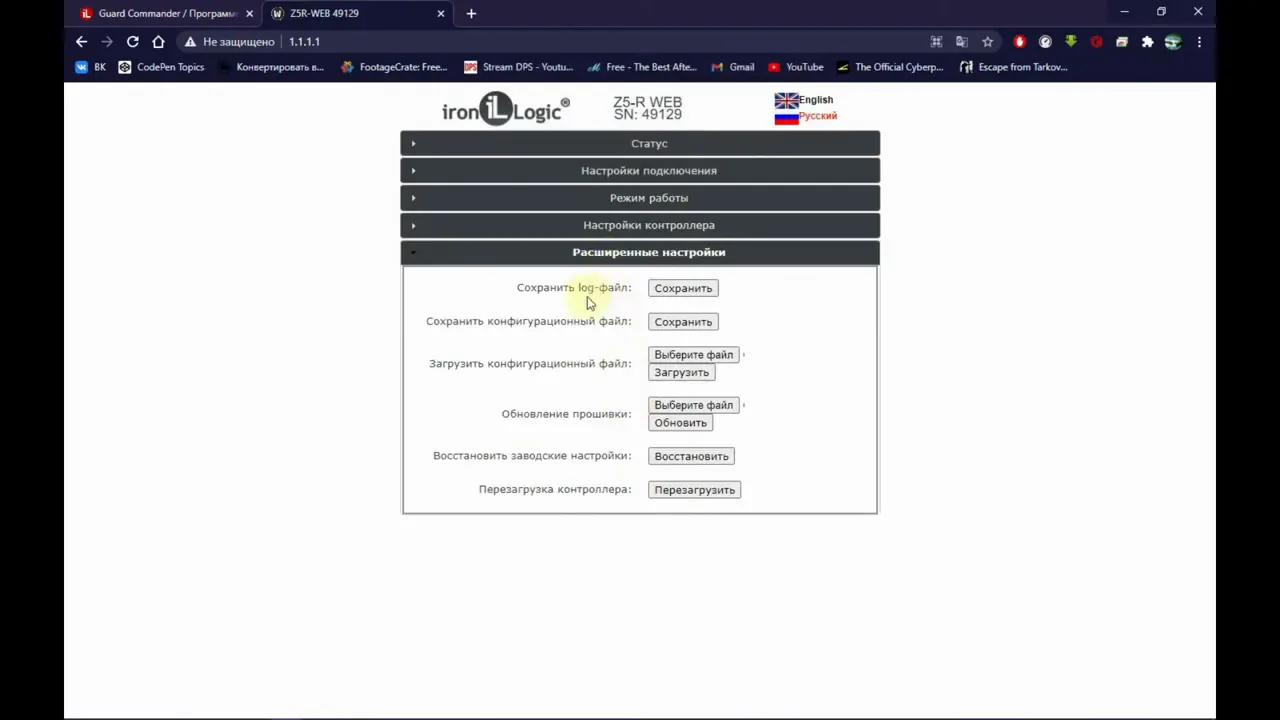

После этого настройте сеть через веб-интерфейс контроллера. В веб-интерфейсе выберите нужный режим работы и введите IP-адрес компьютера, с которого будет осуществляться управление контроллером. После настройки сети убедитесь, что контроллер доступен в локальной сети и отвечает на запросы.

Настройка ПО Guard Commander

Для работы с контроллером необходимо скачать и установить программное обеспечение Guard Commander с официального сайта IronLogic. Следуйте инструкциям установщика для завершения установки. Убедитесь, что на компьютере отсутствуют конфликты с другим ПО, которые могут помешать работе Guard Commander.

После установки запустите ПО и в настройках укажите порт 25000, выберите модель Z5R Web и режим «Клиент». Эти параметры необходимы для корректного соединения с контроллером. Проверьте, что все параметры введены правильно, чтобы избежать проблем с подключением.

Затем подключитесь к контроллеру через программное обеспечение. После успешного подключения вы сможете управлять устройством и настраивать его параметры через интерфейс Guard Commander. В интерфейсе ПО вы сможете просматривать состояние системы, настраивать параметры устройств и управлять доступом.

Программирование пультов Крипт-Кей

Для начала работы с пультами Крипт-Кей необходимо ввести уникальный ключ шифрования в веб-интерфейсе. Этот ключ является основой для обеспечения безопасности системы и должен быть сгенерирован в соответствии с требованиями к криптографической защите данных. Убедитесь, что ключ соответствует всем необходимым стандартам безопасности.

После ввода ключа в веб-интерфейсе следует выполнить его запись на пульты Крипт-Кей-Бланк. Эта процедура позволяет привязать пульты к системе и обеспечить их корректную работу. Важно убедиться, что ключ записан без ошибок, так как от этого зависит возможность управления системой с помощью пультов. Проверьте работоспособность пультов после записи ключа.

Необходимо учитывать, что пульты Крипт-Кей могут работать только с заданным приёмником-конвертером. Это обеспечивает дополнительный уровень защиты, так как исключает возможность использования неподходящих или сторонних устройств для управления системой. Приёмник-конвертер служит связующим звеном между пультами и системой, обрабатывая сигналы и обеспечивая их корректную интерпретацию. Без правильно настроенного приёмника-конвертера пульты не смогут взаимодействовать с системой.

Практика

Чек-лист по материалу

• Подготовить необходимое оборудование.
• Подключить приёмник к контроллеру.
• Настроить сеть и режим работы контроллера.
• Установить и настроить ПО Guard Commander.
• Программировать пульты с уникальным ключом шифрования.
• Сохранить конфигурационный файл.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Криптозащита

Технология защиты данных путём их шифрования.

Приёмник-конвертер

Устройство, преобразующее сигнал с пультов в формат, понятный контроллеру СКУД.

Джампер

Перемычка для переключения режимов работы устройства.

Wiegand

Формат данных, используемый в системах контроля доступа.

IBUTTON

Тип электронных ключей, используемых в СКУД.
