Настройка охранной GSM-сигнализации Ps-Link G10A

Коротко

Главный ответ

В статье описана базовая настройка охранной GSM-сигнализации Ps-Link G10A: установка SIM-карты, подключение сирены и проводных датчиков, подача питания, включение панели, настройка через SMS-команды и проверка работы системы.

Главное из материала

Основные выводы

Для работы сигнализации необходима SIM-карта с подходящим тарифом, которая устанавливается в специальный лоток на тыльной стороне панели.
Настройка панели осуществляется через SMS-команды, формат: пароль администратора, номер команды, действие, в конце рекомендуется ставить решётку.
Пароль администратора по умолчанию — 8888, команда для его смены — 31.
Для тревожных звонков используется команда 51, для SMS-уведомлений — 57; дополнительные номера задаются командами 52, 53 и т.д. для звонков и 57, 58, 59 для SMS.
Добавление пультов и датчиков происходит после снятия с охраны нажатием кнопки SET: однократное нажатие — режим добавления брелков, последующие — выбор одной из семи ячеек для датчиков.

Подготовка к настройке: установка SIM-карты и подключение периферии

Для настройки сигнализации сначала устанавливаем SIM-карту. Она должна быть с подходящим тарифом. На тыльной стороне мы видим припаянный специальный лоток для SIM-карт. В него вставляется SIM-карта и фиксируется.

Теперь подключим сирену, которая идёт в комплекте. Дадим питание. К этой колодке подключаем проводные датчики, если необходимо. Переводим качель в положение «включено». Обратите внимание на эту кнопку SET. Она пригодится в дальнейшем при добавлении дополнительных пультов управления и каких-либо датчиков.

Управление панелью через SMS-команды

Взаимодействие с панелью предусмотрено посредством отправки SMS-команд. Для ввода настроек используется команда следующего типа: сначала идёт пароль администратора, потом номер команды, а потом действия.

Попробуем изменить пароль администратора. По умолчанию он четыре восьмёрки, команда для смены — 31. Пускай новый пароль будет 4000. В конце каждой команды рекомендовано указывать решётку. Решётка как подтверждение. В ответ приходит такой SMS: «Настройки успешно изменены».

Настройка номеров для тревожных уведомлений

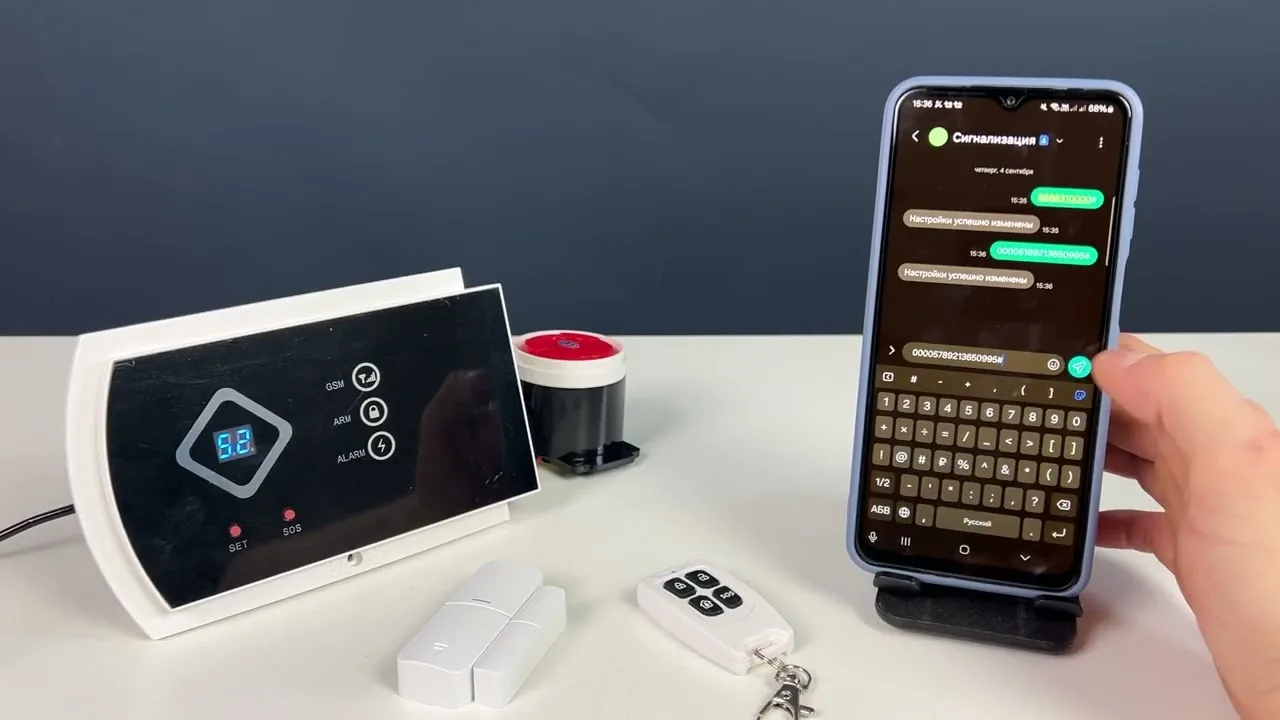

Теперь зададим номер для тревожных уведомлений для звонка по тревоге. Пишем новый пароль администратора. Команда для установки номера звонков — 51. Номер телефона через восьмёрку и решётка. В ответ приходит SMS: «Настройки успешно изменены».

Также зададим номер для SMS-сообщений. Пишем пароль администратора, команда 57, номер телефона и решётка. В данном случае эти номера команд используются в том числе как ячейки. Для дополнительных номеров используются следующие: 52, 53 и так далее. А для SMS — 57, 58, 59. Чтобы посмотреть записанные номера, можно отправить команду 701.

Добавление пультов управления и датчиков

Для того чтобы добавить дополнительные пульты управления или датчики, необходимо снять сигнализацию с охраны, нажать кнопку SET. Сигнализация перейдёт в режим добавления аксессуаров и, соответственно, озвучит это. При однократном нажатии сигнализация ожидает добавления брелков, а при последующих выбирается одна из семи ячеек для добавления тех или иных датчиков. Выбрав ячейку, осуществляем сработку датчика, и датчик добавляется.

Перейдя в режим настройки, достаточно нажать любую кнопку на пульте управления для того, чтобы записать его в систему.

Проверка работы системы

Теперь проверим работу: поставим на охрану и произведём сработку датчиком. По данной тревоге приходит вызов и SMS-сообщения.

Дополнительная информация

Все доступные опции расписаны в очень подробной инструкции, которая идёт в комплекте.

Практика

Чек-лист по материалу

Установите SIM-карту с подходящим тарифом в специальный лоток на тыльной стороне панели.
Подключите сирену из комплекта.
Подайте питание на панель.
При необходимости подключите проводные датчики к колодке.
Переведите качель в положение «включено».
Смените пароль администратора с помощью SMS-команды: старый пароль (8888) + 31 + новый пароль + #.
Задайте номер для тревожных звонков командой 51, для SMS — командой 57.
При необходимости задайте дополнительные номера командами 52, 53 и т.д. для звонков и 57, 58, 59 для SMS.
Для просмотра записанных номеров отправьте команду 701.
Снимите сигнализацию с охраны, нажмите кнопку SET для добавления брелков (однократное нажатие) или выбора ячейки для датчиков (последующие нажатия).
Произведите сработку датчика для его добавления.
Для добавления пульта нажмите любую кнопку на пульте.
Проверьте работу: поставьте на охрану и вызовите сработку датчика — должны прийти вызов и SMS.

Справка

Термины из видео

SMS-команда: Текстовое сообщение, отправляемое на номер сигнализации для настройки и управления. Формат: пароль администратора, номер команды, действие, в конце рекомендуется решётка.
Пароль администратора: Пароль для доступа к настройкам сигнализации. По умолчанию — 8888. Может быть изменён командой 31.
Команда 31: SMS-команда для смены пароля администратора.
Команда 51: SMS-команда для задания номера телефона для тревожных звонков.
Команда 57: SMS-команда для задания номера телефона для тревожных SMS-сообщений.
Команда 701: SMS-команда для просмотра записанных номеров.
Кнопка SET: Кнопка на панели, используемая для входа в режим добавления аксессуаров (пультов и датчиков).
Решётка (#): Символ, который рекомендуется указывать в конце SMS-команды как подтверждение.
