Настройка ППКОП «Протон-8/16»

Подключение к компьютеру

Для начала работы с прибором необходимо осуществить его подключение к компьютеру с помощью адаптера Prog Micro 3. Этот адаптер служит промежуточным звеном между прибором и компьютером.

Один конец адаптера подключается к разъёму программирования прибора, а другой — к USB-порту компьютера. После успешного физического подключения система определяет соответствующий компорт.

После определения компорта становится возможной операция считывания настроек прибора, что необходимо для дальнейшей работы с его параметрами.

Общие параметры

Вкладка «Общие параметры» предоставляет возможность настроить основные характеристики объекта. Среди них — пультовой номер, протокол взаимодействия, время на взятие и снятие с охраны и другие важные параметры.

Одним из ключевых шагов является выбор протокола, который будет использоваться для взаимодействия с системой. Доступны следующие варианты: RRDRPI, RPI+, RMD, RMD+, RSE, RSE1. Выбор правильного протокола критически важен для обеспечения корректной работы системы.

Кроме того, на этой вкладке указывается код системы, задаётся количество посылок сообщения (повторов сообщения) и период передачи тестовых сообщений. Эти параметры позволяют настроить частоту и объём передаваемой информации, что важно для оптимизации работы системы.

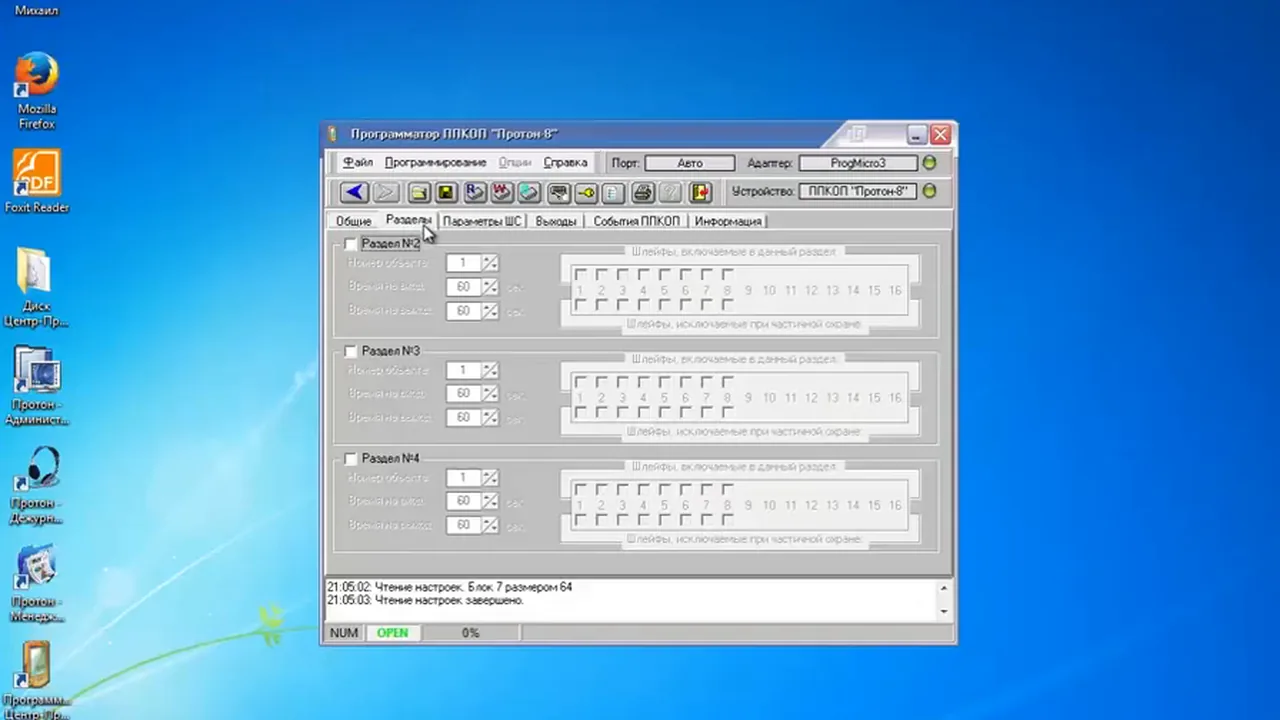

Разделы

Прибор можно разбить на несколько разделов, каждый из которых будет функционировать как отдельный объект. Это позволяет гибко настраивать работу прибора в зависимости от конкретных требований и условий эксплуатации.

Каждому разделу можно присвоить уникальный пультовой номер, что облегчает идентификацию и управление разделами. Кроме того, для каждого раздела можно настроить задержку на вход и выход, что даёт возможность оптимизировать реакцию системы на определённые события.

Шлейфы можно назначать в разделы произвольно, что обеспечивает гибкость при настройке системы. Это позволяет адаптировать работу прибора под конкретные задачи и условия, повышая эффективность и надёжность системы в целом.

Параметры шлейфов

Существуют различные типы шлейфов, которые используются в системе: вход-выход, вход объём, проходная зона, периметр, громкая и тихая тревога, пожарные домовые и другие. Каждый тип шлейфа предназначен для решения определённых задач и имеет свои особенности.

Для каждого типа шлейфа разработана своя схема подключения датчиков. Это позволяет обеспечить корректную работу системы и получить достоверную информацию о состоянии контролируемых зон.

В конце каждого шлейфа ставится оконечное сопротивление, значение которого зависит от типа шлейфа. Оконечное сопротивление играет важную роль в работе системы, так как помогает предотвратить ложные срабатывания и обеспечить стабильное функционирование шлейфа.

Режим концентратора

Прибор обладает возможностью функционировать в режиме концентратора, что позволяет интегрировать в систему до 14 ведомых приборов и до 16 пультов управления. Это значительно расширяет возможности управления и мониторинга системы.

Подключение ведомых приборов и пультов управления осуществляется через линию интерфейса RS485. Данный интерфейс обеспечивает надёжное и стабильное соединение, необходимое для эффективной работы всей системы.

Для того чтобы назначить прибор в качестве ведомого, необходимо установить перемычку G6 на плате. Этот шаг является ключевым для правильной конфигурации прибора и его корректной работы в системе.

Практика

Чек-лист по материалу

• Подключить адаптер Prog Micro 3 к прибору и компьютеру.
• Выбрать протокол и указать необходимые параметры в вкладке «Общие параметры».
• Настроить разделы и назначить шлейфы в них.
• Настроить параметры шлейфов в соответствии с их типом.
• При необходимости настроить прибор для работы в режиме концентратора.

Справка

Термины из видео

ППКОП

Прибор приёмно-контрольный охранно-пожарный.

Шлейф сигнализации

Линия, к которой подключаются охранные или пожарные датчики.

Пультовой номер

Уникальный номер объекта, который используется для его идентификации на пульте централизованного наблюдения.

Протокол

Стандарт взаимодействия между приборами и пультами централизованного наблюдения.

Ведомый прибор

Прибор, который подключается к основному прибору (концентратору) и управляется им.
