Настройка ППКОП «Протон-4»: беспроводная система Astro-RE-M, редактор ключей и паролей

Настройка беспроводной системы Astro-RE-M

Вкладка Astro в программаторе «Протон-4» служит для настройки беспроводной системы Astro-RE-M совместно с прибором. Беспроводные извещатели Astro отправляют сообщения на РПУ Astro-RE-M, которая подключается к «Протон-4». В одну РПУ можно прописать до 48 извещателей, к «Протон-4» — до 4 РПУ, итого до 192 извещателей. Все извещатели распределяются на 20 виртуальных шлейфов «Протон-4».

Для подключения РПУ необходимо совместить контакты общей 12 В и лин «Протон-4» с соответствующими контактами РПУ. Максимальное удаление РПУ от прибора — 50 метров.

Регистрация РПУ и датчиков

Для настройки системы Astro нужно перейти на вкладку Astro, подключить РПУ по схеме и нажать «Зарегистрировать». После регистрации появляется информационное окно «РПУ успешно зарегистрировано». В окне отображается состояние РПУ и возможность регистрации датчиков.

Пример регистрации датчика SMK Astro-3321: скрыть датчик, установить батарейку, нажать «Зарегистрировать», включить питание датчика, поставить перемычку на контакте «он». Датчик успешно регистрируется под номером 1, отображается его текущее состояние. Текущее состояние системы Astro можно определить, подключившись к «Протон-4» и запустив программатор.

Привязка датчиков и брелоков к шлейфам

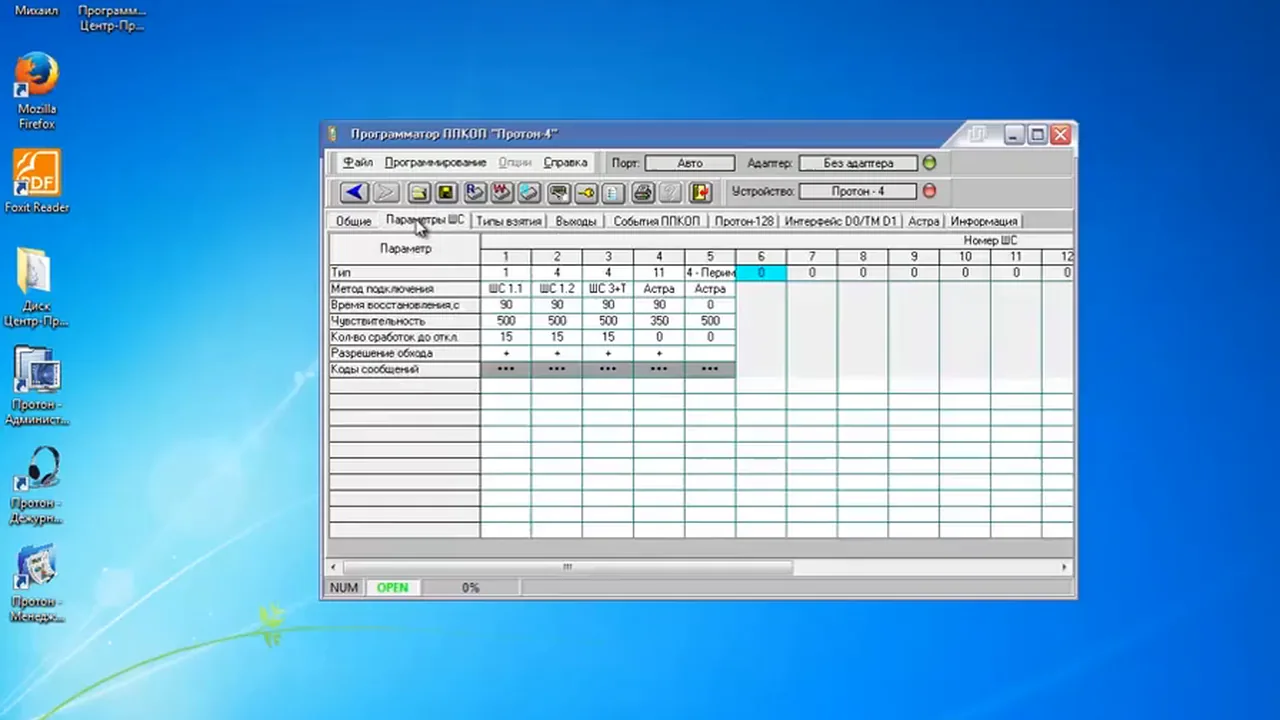

После внесения датчиков в РПУ необходимо привязать их к шлейфам на вкладке «Привязка датчиков». Выбирается датчик, РПУ, которой он принадлежит, и номер шлейфа (например, пятый). В параметрах 6 для выбранного шлейфа необходимо установить метод подключения «извещатель Astro». Для шлейфа задаётся логика работы, например, «периметр».

Состояния РПУ (неисправность, вскрытие корпуса и т.д.) также можно привязать к шлейфу, указав метод подключения «извещатель Astro».

Брелок KTSO системы Astro можно привязать, разрешив взятие/снятие, указав тип взятия, задержку на выход (например, 20 секунд), номер пользователя (например, 5) и шлейф для тревоги (например, 5).

Редактор ключей и паролей

Пароли и ключи можно внести через программатор, считыватель Touch Memory или пульт управления. Для внесения через программатор нужно нажать кнопку «База ключей и паролей». В редакторе отображаются уже запрограммированные пользователи (например, 9).

Для добавления ключа выбирается тип (например, пароль), указывается значение и номер пользователя. Номер пользователя передаётся при взятии/снятии данным паролем. Галочка «Хозяин» ставится у мастер-пароля и позволяет вносить остальные пароли через пульт. Галочка «Взятие/снятие» позволяет ставить и снимать прибор с охраны. Тип взятия определяет, какие шлейфы будут поставлены под охрану данным паролем.

После внесения необходимо нажать «Записать»; можно сохранить ключи в файл, удалить ключ или все ключи, а также вызвать справку «Как вводить ключ».

Дополнительные функции программатора

В ППК «Протон-4» через программатор объективных настроек можно посмотреть журнал событий, напечатать отчёт о программировании, сохранить и загрузить параметры прибора. Журнал сообщений показывает последние события: отсутствие сети, включение прибора, неисправность шлейфа 4 по объекту 1, неисправность прибора и т.д. Можно указать время и дату события, вывести буфер сообщений на печать.

Печать отчёта: в предварительном просмотре отображаются все введённые параметры, дата программирования и фамилия программиста. Отчёт можно сохранить, открыть или распечатать.

Сохранение параметров объекта в файл: нажать клавишу с изображением дискеты, выбрать место и сохранить. Загрузка настроек для нового прибора: нажать «Открыть», выбрать файл настроек, нажать «Открыть». После программирования необходимо записать настройки клавишей W; появляется окно «Запись завершена». Для обнуления настроек нажать клавишу с изображением цифры 0 — конфигурация сбрасывается, все параметры стираются.

Практика

Чек-лист по материалу

• Подключить РПУ Astro-RE-M к «Протон-4», совместив контакты 12 В и лин, соблюдая удаление не более 50 м.
• В программаторе перейти на вкладку Astro и зарегистрировать РПУ.
• Зарегистрировать беспроводные датчики Astro (установить батарейку, включить питание, поставить перемычку).
• Привязать датчики к виртуальным шлейфам, указав РПУ и номер шлейфа.
• В параметрах 6 для каждого шлейфа установить метод подключения «извещатель Astro» и задать логику работы.
• При необходимости привязать состояния РПУ и брелоки KTSO к шлейфам, настроив взятие/снятие, задержку и номер пользователя.
• Внести пароли и ключи через редактор, указав тип, значение, номер пользователя, тип взятия и флаг «хозяин» при необходимости.
• Сохранить ключи в файл или удалить ненужные.
• Проверить журнал событий, при необходимости распечатать отчёт о программировании.
• Сохранить параметры прибора в файл для тиражирования или загрузить ранее сохранённую конфигурацию.
• Записать настройки в прибор клавишей W; для сброса настроек использовать клавишу с цифрой 0.

Справка

Термины из видео

ППКОП «Протон-4»

Прибор приёмно-контрольный охранно-пожарный, для которого выполняется настройка.

Astro-RE-M

Радиорасширитель (РПУ), принимающий сообщения от беспроводных извещателей Astro и подключаемый к «Протон-4».

Виртуальный шлейф

Логический шлейф в «Протон-4», к которому привязываются беспроводные извещатели Astro; всего доступно 20 виртуальных шлейфов.

Извещатель Astro

Беспроводной датчик системы Astro, передающий сообщения на РПУ Astro-RE-M.

Брелок KTSO

Брелок системы Astro, позволяющий ставить/снимать прибор с охраны и передавать тревогу.

Touch Memory

Считыватель ключей, один из способов внесения паролей и ключей в «Протон-4».

Мастер-пароль

Пароль с галочкой «Хозяин», позволяющий вносить остальные пароли через пульт управления.

Тип взятия

Параметр, определяющий, какие именно шлейфы будут поставлены под охрану данным паролем или брелоком.
