Настройка ППКОП «Протон-8/16»: выходы, ключи и пароли, дополнительные функции

Выходы ППКОП «Протон-8/16»

ППКОП «Протон-8/16» оснащён тремя выходами типа открытый коллектор: ZV, SV и PV. Каждый из них выполняет определённую функцию по умолчанию: ZV настроен на работу со звуковым оповещателем, SV — со световым. Выход PV является программируемым, что позволяет адаптировать его под различные задачи.

Для контроля линии оповещения необходимо включить сопротивление 2,2 кОм. Кроме выходов типа открытый коллектор, ППКОП имеет выходы реле с общим, нормально замкнутым и нормально разомкнутым контактами. Также предусмотрен выход для подключения считывателя ключей тачмамери.

Такое разнообразие выходов позволяет гибко настраивать ППКОП «Протон-8/16» для работы в различных системах оповещения и контроля. Использование различных типов выходов обеспечивает возможность интеграции прибора в существующие системы и адаптацию под специфические требования объекта. Выходы могут быть задействованы для управления различными устройствами и сигнальными линиями, что повышает универсальность применения ППКОП.

Настройка выходов

Пользователь может задать различную логику работы выходов ППКОП «Протон-8/16». Это позволяет оптимизировать функционирование системы в зависимости от конкретных требований и условий эксплуатации.

Доступны различные программы управления выходами, среди которых: включение на определённое время, выключение на заданный период, мигание из состояния «выключена» в «включена» и обратно и другие. Это обеспечивает широкие возможности для настройки поведения системы. Пользователь может настроить последовательность и длительность работы выходов, что позволяет реализовать сложные сценарии управления оповещениями и другими функциями.

Прибор разделён на 4 раздела, что позволяет наблюдать за состоянием каждого из них и настраивать выходы соответственно. Такая структура упрощает управление системой и повышает её эффективность. Настройка каждого раздела может производиться независимо, что даёт возможность учитывать особенности различных зон контроля и обеспечивать более тонкую настройку системы.

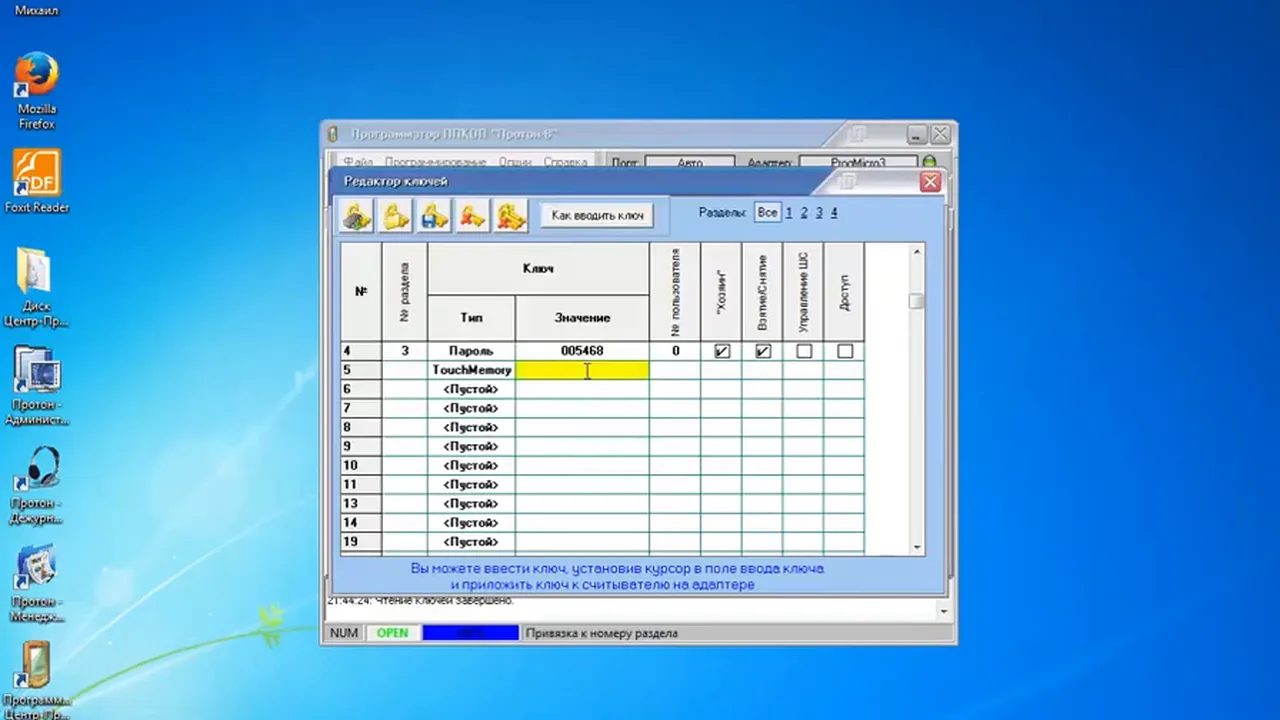

Редактор ключей и паролей

Ключи и пароли вносятся в систему через программатор. Это обеспечивает удобный способ управления доступом и повышает уровень безопасности системы.

При добавлении ключа или пароля необходимо выбрать его тип (ключ или пароль), указать конкретное значение, номер пользователя и другие требуемые параметры. Корректное заполнение всех полей важно для правильной работы системы. После внесения данных необходимо подтвердить действие, чтобы изменения вступили в силу.

Редактор предоставляет возможности для управления сохранёнными ключами и паролями: можно сохранять и открывать файлы с ключами, удалять отдельные ключи или очищать весь список сразу. Это упрощает администрирование и позволяет поддерживать порядок в базе данных ключей и паролей. Возможность экспорта и импорта файлов с ключами и паролями облегчает перенос данных между различными устройствами и резервное копирование.

Дополнительные функции

Система обладает рядом дополнительных функций, которые расширяют её возможности и упрощают работу с ней. Среди них — считывание журнала событий, печать отчётов о программировании, а также сохранение и загрузка параметров. Журнал событий содержит информацию о всех происходящих в системе событиях, что позволяет анализировать её работу и оперативно выявлять неисправности.

Возможность сохранить настройки прибора в файл и открыть готовую конфигурацию позволяет быстро восстанавливать рабочие параметры после сбоев или при необходимости переноса настроек на другое устройство. Это значительно экономит время и ресурсы. Для сохранения настроек необходимо выбрать соответствующий пункт в меню и указать место сохранения файла. Для загрузки настроек нужно выбрать файл с сохранённой конфигурацией и подтвердить загрузку.

После завершения процесса программирования необходимо нажать клавишу «записать». Это действие фиксирует внесённые изменения и делает их активными в системе. До нажатия клавиши «записать» все изменения будут иметь предварительный характер и не повлияют на работу системы.

Практика

Чек-лист по материалу

• Определить тип выхода (ZV, SV, PV) и настроить его в соответствии с требованиями.
• Включить необходимое сопротивление для контроля линии оповещения.
• Внести ключи и пароли в прибор через программатор, указав все необходимые параметры.
• Настроить логику работы выходов в соответствии с задачами.
• Считать журнал событий и при необходимости распечатать отчёт.
• Сохранить настройки прибора в файл.

Справка

Термины из видео

Открытый коллектор

Тип выхода, который может быть настроен для работы с различными устройствами.

Тачмамери

Технология или устройство для считывания ключей.

Шунтирующее сопротивление

Сопротивление, которое включается параллельно оповещателю для контроля линии оповещения.

Нормально замкнутый контакт

Контакт, который замкнут в нормальном состоянии и размыкается при активации.

Нормально разомкнутый контакт

Контакт, который разомкнут в нормальном состоянии и замыкается при активации.
