Настройка прибора ВС-ВЕКТОР-АР120 КП с помощью конфигуратора

Назначение и подключение конфигуратора

Конфигуратор представляет собой бесплатное программное обеспечение, которое можно скачать с сайта производителя. Его основное назначение — облегчить процесс настройки прибора, позволяя пользователю управлять параметрами устройства через удобный интерфейс.

Для подключения конфигуратора к прибору необходимо использовать кабель micro-USB. После подключения и запуска программы пользователь получает доступ к настройкам, что упрощает конфигурирование и сокращает время на выполнение рутинных операций.

Основные блоки конфигуратора

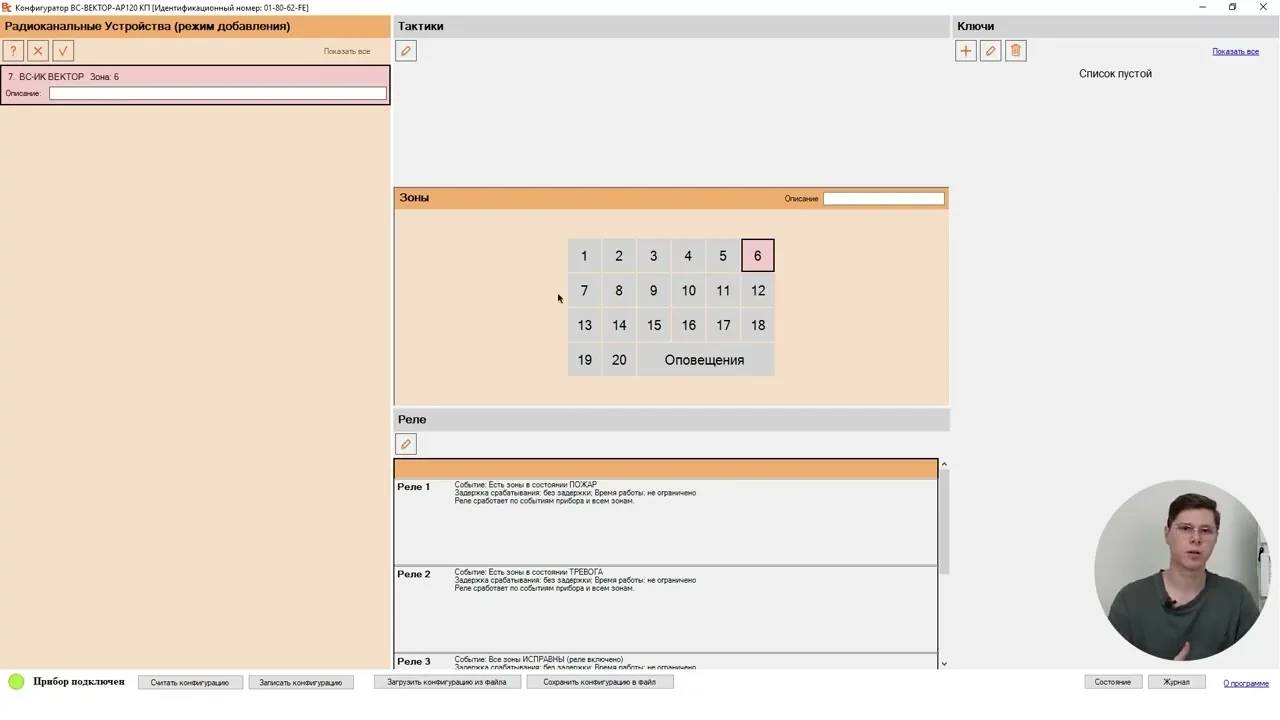

Интерфейс конфигуратора разделен на несколько функциональных блоков: радиоканальные устройства, зоны прибора, тактики работы зоны, а также ключи и реле. Каждый блок отвечает за определенный аспект настройки, что позволяет структурировать процесс и избежать путаницы.

В поле «радиоканальные устройства» отображаются адресные устройства, которые прикреплены к соответствующим зонам. Это дает возможность наглядно видеть, какие устройства уже добавлены, и управлять их параметрами, обеспечивая корректную работу всей системы.

Добавление радиоканальных устройств

Для добавления радиоканального устройства в систему необходимо нажать на кнопку «плюс» в соответствующем разделе интерфейса. После этого устройство следует перевести в сервисный режим, что обычно делается с помощью специальной комбинации действий на самом устройстве. Затем нужно дважды нажать на кнопку, предназначенную для привязки, чтобы инициировать процесс сопряжения с контроллером.

Когда устройство появится в списке доступных, его можно настроить: выбрать зону, к которой оно будет относиться, и задать описание для удобства идентификации. В дальнейшем устройства можно удалять или перемещать между зонами, что позволяет гибко управлять конфигурацией системы.

Добавление ключей

Для добавления ключа доступа необходимо нажать на кнопку «плюс» в разделе управления ключами и приложить ключ к считывателю. Система автоматически считает идентификатор ключа и добавит его в список.

После добавления ключа можно настроить его права: выбрать зоны, которыми будет управлять данный ключ, и при необходимости указать владельца. Это позволяет разграничить доступ и контролировать использование ключей.

Настройка тактик зон и реле

Для охранных зон в конфигураторе предусмотрена настройка задержки постановки на охрану, задержки на вход и режима тихой тревоги. Эти параметры определяют временные интервалы и поведение системы при нарушении зоны, что позволяет адаптировать её под конкретные условия эксплуатации.

Пожарные зоны, в отличие от охранных, поддерживают режим неснимаемой зоны, который обеспечивает круглосуточный контроль независимо от состояния охраны. Это критически важно для обеспечения пожарной безопасности в любое время.

В окне настроек реле можно задать событие, которое будет вызывать срабатывание реле, а также настроить задержку срабатывания и время работы для P-образного импульса. Кроме того, указываются зоны, при сработке которых реле включится, что позволяет гибко управлять исполнительными устройствами.

Запись конфигурации и дополнительные возможности

После завершения конфигурирования необходимо записать конфигурацию в прибор, иначе все изменения не сохранятся. Этот шаг обязателен для применения настроек и их активации в работе устройства.

Конфигуратор предоставляет возможность считать журнал событий с фильтрацией по интервалу, типу, номеру зоны или радиоустройства. Это позволяет анализировать историю событий и выявлять закономерности или инциденты.

Вкладка состояния отображает текущее состояние выходов и всех радиоустройств, что даёт оператору наглядную картину о работе системы в реальном времени.

Практика

Чек-лист по материалу

• Скачайте и установите конфигуратор с сайта производителя.
• Подключите прибор к ПК через micro-USB кабель.
• Откройте конфигуратор и дождитесь считывания конфигурации.
• Добавьте радиоканальные устройства: нажмите плюс, переведите устройство в сервисный режим, дважды нажмите кнопку для привязки.
• Выберите зону и задайте описание для каждого устройства.
• Добавьте ключи: нажмите плюс, приложите ключ к считывателю, выберите управляемые зоны и владельца.
• Настройте тактики зон (задержки, тихая тревога, неснимаемая зона).
• Настройте реле: задайте событие, задержку, время работы и зоны.
• Запишите конфигурацию в прибор.
• При необходимости считайте журнал событий и проверьте состояния на вкладке состояния.

Справка

Термины из видео

Конфигуратор

Программа для настройки прибора, позволяющая управлять параметрами радиоканальных устройств, зон, ключей и реле.

Радиоканальное устройство

Устройство, обменивающееся данными с прибором по радиоканалу (извещатели, оповещатели, кнопки).

Зона прибора

Адресная зона охраны, за которой закрепляются радиоканальные извещатели.

Тактика работы зоны

Набор параметров, определяющих поведение зоны (задержки, тихая тревога, неснимаемая зона).

Ключ

Устройство для управления прибором (брелок, кодонаборная панель, ключ ТМ).

Реле

Выходное устройство прибора, которое может управляться по заданным событиям.

P-образный импульс

Форма сигнала реле, при которой реле включается на заданное время и затем выключается.

Журнал событий

Электронный журнал, в котором фиксируются события, происходящие в приборе.
