Настройка СКУД Ps-Link KIT-ACM323-350: подключение и программирование

Подключение панели управления

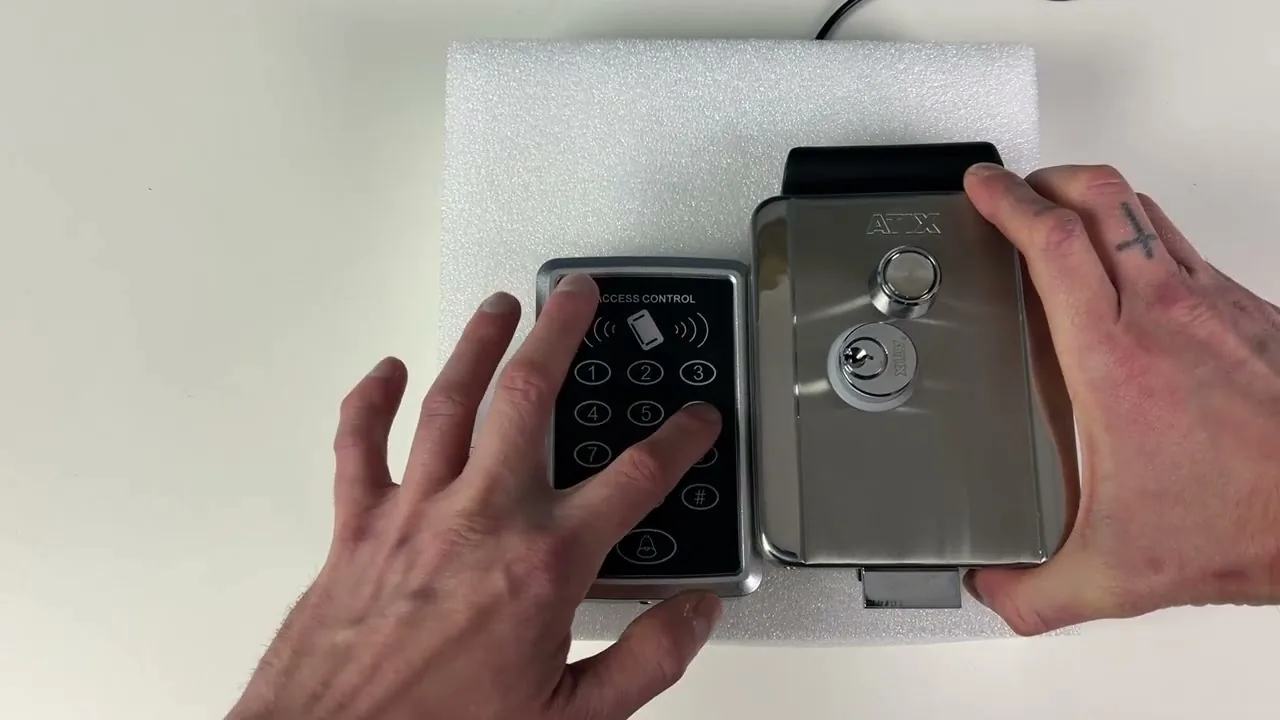

Панель управления подключается к замку и внешним устройствам согласно диаграмме, приведённой в инструкции на тыльной стороне устройства. На тыльной стороне расположен разъём для коннектора с проводами, а также распиновка, которая указывает назначение каждого провода.

Согласно распиновке, оранжевый провод является общим минусом, белый — NC (нормально замкнутый), синий — Open (открытие), жёлтый — NO (нормально разомкнутый). Эти обозначения необходимо учитывать при подключении, чтобы обеспечить корректную работу системы.

Подключение замка

Для подключения электромагнитного замка используется жёлтый провод (NO), а второй провод замка соединяется с общим плюсом, который соответствует оранжевому проводу. Такая схема обеспечивает подачу питания на замок при активации сигнала.

Для электромеханического замка используется синий провод (Open) и общий минус (оранжевый). Это позволяет управлять открытием замка, подавая сигнал на соответствующий вход.

Вход в меню программирования

Для начала работы с настройками панели необходимо убедиться, что она находится в режиме ожидания. Это базовое состояние, при котором панель готова к приёму команд и не выполняет никаких активных операций.

Чтобы получить доступ к меню программирования, наберите на клавиатуре последовательность # 88122. Это код по умолчанию, установленный производителем. После ввода кода индикатор на панели изменит свой цвет, что служит визуальным подтверждением успешного входа в режим программирования.

Изменение цвета индикатора сигнализирует о том, что панель перешла в специальный режим, в котором доступны все команды настройки. Дальнейшие действия зависят от того, какие параметры необходимо изменить.

Смена кода доступа

Для изменения кода доступа, используемого при входе в меню программирования, выполните команду 0. После этого введите новый шестизначный пароль, затем нажмите клавишу решётки (#). Далее необходимо продублировать новый пароль, снова введя его, и подтвердить ввод нажатием решётки. Такая последовательность гарантирует, что пароль введён корректно и без ошибок.

Если требуется сменить пароль для доступа к другим функциям, используйте команду 3. После её ввода укажите новый четырёхзначный код. Этот код будет использоваться для авторизации при выполнении соответствующих операций.

Важно помнить, что после смены любого кода необходимо запомнить новое значение, так как старый код перестанет действовать. Рекомендуется хранить коды в надёжном месте, чтобы избежать блокировки доступа к настройкам.

Настройка времени отпирания

Для настройки времени отпирания используется команда 2. Время задается в формате двузначного числа, что позволяет указать значение от 00 до 99. Это число определяет продолжительность, в течение которой замок будет оставаться открытым после подачи команды.

После ввода команды 2 необходимо ввести двузначное число, соответствующее желаемому времени. Например, для установки времени в 5 секунд следует ввести 05. Важно, чтобы число было именно двузначным, с ведущим нулем при необходимости.

Данная настройка позволяет гибко регулировать время отпирания в зависимости от потребностей пользователя, обеспечивая удобство и безопасность.

Запись ключей доступа

Для записи ключей доступа используется команда 5. После ввода команды 5 необходимо ввести подкоманду 1, которая указывает на режим добавления нового ключа. Затем следует ввести порядковый трехзначный номер карты, который будет присвоен данному ключу.

После ввода номера карты необходимо поднести ключ (карту или брелок) к считывателю. Система считает идентификатор ключа и сохранит его в памяти, связав с указанным номером. Это позволяет в дальнейшем использовать данный ключ для доступа.

Для добавления MasterCard используется та же команда 5-1. Это означает, что процедура записи MasterCard аналогична записи обычного ключа: вводится команда 5, затем 1, указывается трехзначный номер, и подносится карта. Таким образом, MasterCard может быть добавлена как ключ доступа.

Практика

Чек-лист по материалу

• Подключите панель управления к замку и внешним устройствам согласно диаграмме на тыльной стороне.
• Для электромагнитного замка используйте жёлтый провод (NO) и общий плюс.
• Для электромеханического замка используйте синий провод (Open) и общий минус.
• Войдите в меню программирования, набрав # 88122.
• Смените код доступа командой 0 (шестизначный) или командой 3 (четырёхзначный).
• Настройте время отпирания командой 2.
• Запишите ключи доступа командой 5-1.

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Электромагнитный замок

Замок, удерживающий дверь за счёт электромагнита.

Электромеханический замок

Замок с механическим запиранием, управляемый электрическим сигналом.

Панель управления

Устройство для управления доступом и настройки СКУД.

Распиновка

Схема назначения контактов разъёма.

NO (Normally Open)

Нормально разомкнутый контакт.

NC (Normally Closed)

Нормально замкнутый контакт.

Open

Контакт для управления открытием замка.

MasterCard

Главная карта доступа с расширенными правами.
