Подключение и программирование комплекта СКУД Ps-Link KIT-208C-350 с электромагнитным замком

Схема подключения

Все контроллеры и считыватели подключаются по стандартной схеме. Красные и чёрные провода – для питания, зелёный и белый – для передачи сигнала с внешнего считывателя контроллеру. В парах синий и фиолетовый – для электромеханического замка, оранжевый с фиолетовым – для замка магнитного, жёлтый – для подключения внешней кнопки выхода. На некоторых устройствах встречаются розовые провода, они используются для звонка.

В комплекте всегда идёт инструкция для программирования, с иллюстрацией схемы подключения. Обычно на тыльной стороне есть наклейка с обозначениями для исключения ошибки при коммутации.

Подключение электромагнитного замка

Для исключения ошибки при коммутации замка используется оранжевая жила панели доступа и общий минус к общему минусу. Подключается и кнопка выхода, коммутируют с жёлтой жилой. Фиолетовый провод подключается к плюсу через оранжевый кабель с вызывной панели.

Всегда идёт напряжение для работы магнитного замка, сигнал размыкания замок получает через минус.

Подключение электромеханического замка

Чтобы подключить механический замок, используется синяя жила вызывной панели и общий минус к общему плюсу. Подключается фиолетовая жила вызывной панели, а через синий кабель с вызывной панели подаётся напряжение для сработки механизма электромеханического замка.

Сигнал замыкания замок получает через минус, реле панели размыкается – питание в случае магнитного замка и замыкает в случае использования электромеханического при успешной авторизации пользователя по ключу, пин-коду или по нажатию кнопки выхода.

Программирование контроллера

Принцип настройки такой: необходимо войти в режим программирования, в большинстве случаев это код звёздочка шесть девяток решётка. После выбирается команда единица для добавления пин-кода, карты или отпечатка. После единицы задаётся номер ячейки в случае добавления пароля, а в случае добавления ключей доступа карта сразу подносится к считывателю.

При завершении подтверждается действие решёткой. После программирования в стандартный режим можно вернуться с помощью звёздочки и эксплуатировать устройство.

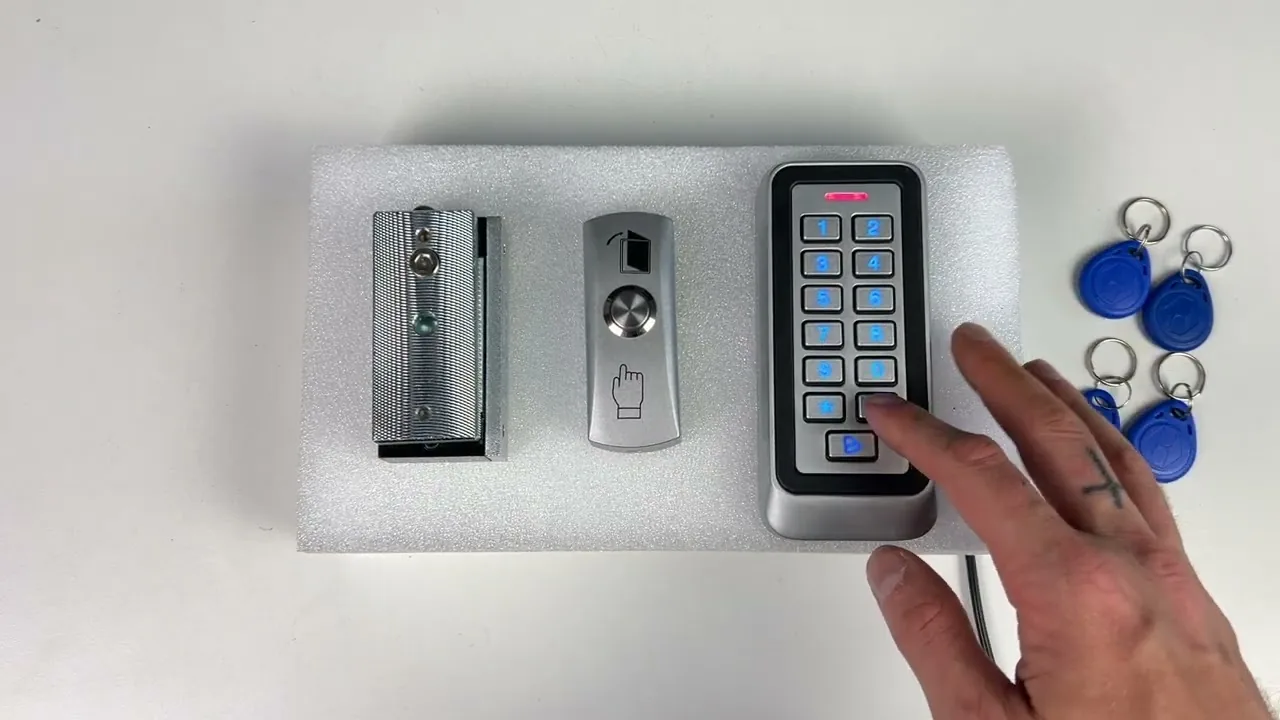

Программирование панели

Программирование панели происходит следующим образом: входим в меню настройки путём ввода пароля администратора, вводится команда и подтверждается решёткой, выход осуществляется звёздочкой. Сменим пароль администратора: нажимаем звёздочку, введём пароль (пароль по умолчанию от одного до шести) и решётку. Для смены используется команда, но вводим новый пароль, подтверждаем и дублируем снова, нажимаем для подтверждения и выходим.

Проверяем теперь: запишем на панель ключи доступа. Входим в режим программирования, вводим единицу и поочерёдно подносим ключи. Проверяем теперь: заведём пин-код пользователя. Вводим команду 21, исследуем пин-код.

Проверяем для удаления абсолютно всех пользователей, ключей, пин-кодов: заходим в режим настройки, вводим команду 40.000 и подтверждаем решёткой. Можно настроить время сработки реле. Входим в меню программирования, вводим команду 5 и время разблокировки задать можно до 99 секунд. Подтверждаем и смотрим: эта настройка работает на все типы отпирания. Для сброса до заводских настроек входим в режим программирования, вводим команду 899 и решётку. Теперь все параметры возвращены в положение по умолчанию.

Практика

Чек-лист по материалу

• Проверьте наличие инструкции и наклейки со схемой подключения на устройствах.
• Подключите питание: красный и чёрный провода.
• Подключите считыватель: зелёный и белый провода для сигнала.
• Для электромагнитного замка: оранжевая жила панели доступа и общий минус.
• Для электромеханического замка: синяя жила и общий плюс, фиолетовая жила для сигнала.
• Подключите кнопку выхода: жёлтая жила.
• При наличии розовых проводов подключите звонок.
• Войдите в режим программирования контроллера (*69#) и добавьте ключи/пин-коды командой 1.
• Настройте панель: смените пароль администратора, добавьте ключи (1), пин-коды (21), при необходимости удалите всех (40.000).
• Установите время разблокировки реле (команда 5) до 99 секунд.
• Проверьте работу замка при авторизации по ключу, пин-коду или кнопке выхода.
• При необходимости сбросьте настройки к заводским (команда 899).

Справка

Термины из видео

СКУД

Система контроля и управления доступом.

Контроллер

Устройство, управляющее работой считывателей и замков.

Считыватель

Устройство для чтения ключей, карт или биометрических данных.

Электромагнитный замок

Замок, удерживающий дверь за счёт электромагнита; разблокируется при снятии напряжения.

Электромеханический замок

Замок с механическим запиранием, управляемым электрическим сигналом.

Кнопка выхода

Кнопка для открытия двери изнутри без авторизации.

Режим программирования

Специальный режим устройства для настройки параметров.

Пин-код

Числовой код для авторизации пользователя.

Ключ доступа

Физический носитель (карта, брелок) для идентификации пользователя.

Заводские настройки

Настройки устройства по умолчанию, установленные производителем.
