Настройка видеодомофона Ps-Link PS-738EM-FHD: подключение, приложение и меню

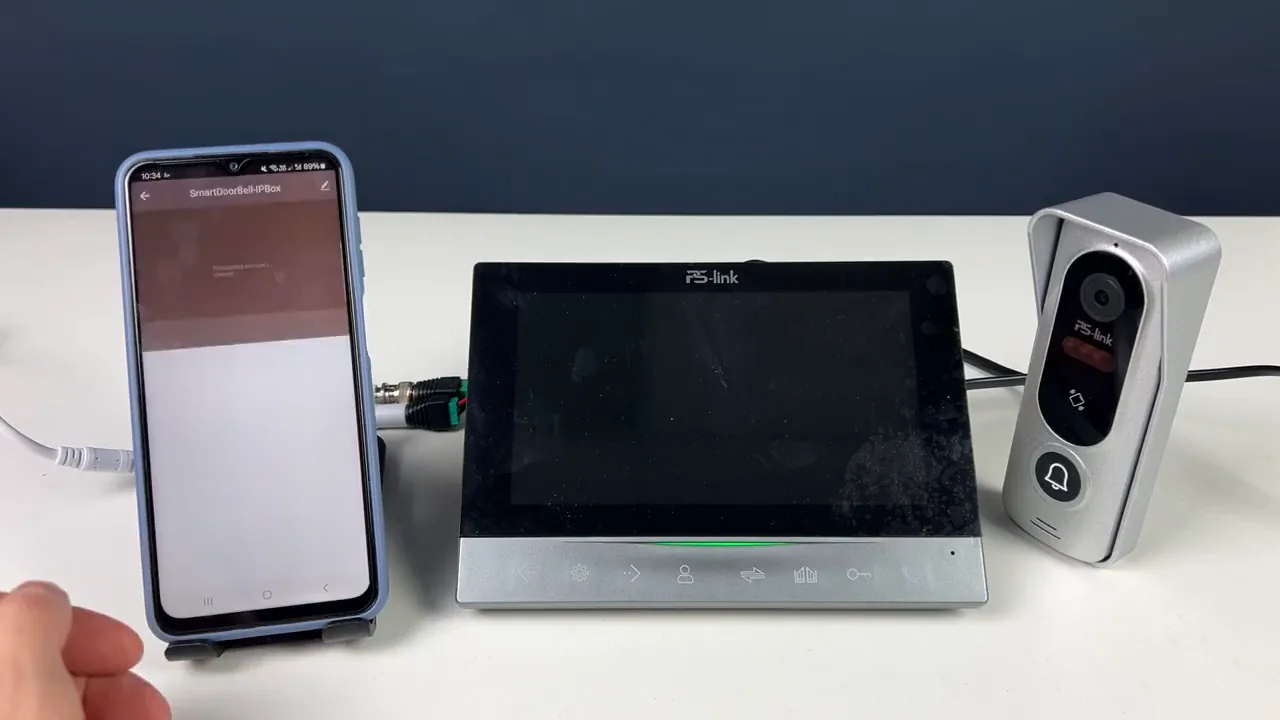

Как соединить элементы комплекта и установить карточку памяти?

Для настройки комплекта необходимо соединить все элементы между собой. Вызывная панель соединяется соответствующими цветами жилоразъемов в домофоне. Для камеры используется отдельный разъем. Карточка памяти устанавливается контактами к плате.

Как проверить сетевой режим и добавить домофон в приложение смартфона?

После включения домофона нужно зайти в настройки сети и проверить, что выбран режим Easy. В смартфоне выбирают «добавить устройство», иконку другой Wi-Fi и подтверждают пароль. Выбирается режим добавления, обозначенный как «мегайд»; индикатор в этом случае не мигает. После ожидания домофон добавлен, и появляется удаленный доступ к системе.

Как активировать камеру и что входит в меню из 8 разделов?

Для активации камеры нужно зайти в общее меню, в настройки камеры и включить ее. При повторном нажатии иконки просмотра включается и показывает камера.

Первый раздел меню позволяет осуществить вызов на другой монитор видеодомофона, если он есть и подключен. Второй раздел — общие настройки: время (устанавливается автоматически после подключения к Wi-Fi, можно задать вручную), смена языка, отключение звука клавиш, просмотр при движении перед вызывной панелью, время для реле. В разделе «дверь» — настройки вызывной панели: время открывания, активация детекции движения, чувствительность датчика, автоответчик и выбор мелодии. В разделе «камера» — настройки для конкретной камеры.

В настройках сети можно выбрать режим подключения: Easy (автоматический поиск), точка доступа или по кабелю. В разделе «сцена» включается опция фоторамки, выбираются интервал, музыка и громкость. В дополнительных настройках можно форматировать карточку памяти, сбросить настройки, обновить прошивку и перезагрузить устройство; там же общая информация о системе.

Как работать с просмотром, записями и событиями на домофоне?

В меню можно посмотреть видео с вызывной панели или камеры. В нижней части экрана есть кнопки сделать фото, видеозапись и открыть замок, подключенный к монитору и вызывной панели. Иконка шестеренки настраивает громкость, яркость, цветность и контрастность изображения. Отдельные кнопки — прием вызова и конец разговора.

«Медиа» — загруженные медиафайлы для фоторамки, «Файлы» — браузер файлов на карточке памяти. Во вкладке «События» сохраняются записи по событию; при выборе открывается список, откуда их можно воспроизвести. Кнопка смены режима работы при вызове: вне дома активен автоответчик, в режиме сна звук выключен. Отдельной кнопкой срабатывает реле.

Какие функции доступны в интерфейсе смартфона?

На экране смартфона отображаются картинки с вызывной панели. Можно сделать скриншот и запись в реальном режиме; они сохраняются в память смартфона. Кнопка в виде микрофона начинает разговор с противоположной стороной. Кнопки в виде ключа замыкают контакт на замке. Кнопкой можно сменить отображение, выбрав камеру или вызывную панель.

В настройках смартфона доступны базовые функции: отображение времени и даты, переворот изображения, изменение чувствительности датчика движения и его активация. Можно задать положение инфракрасной подсветки и настроить запись по движению, постоянно или по расписанию с указанием промежутка времени и дня недели.

Как подключаются замки?

Магнитный замок подключается одним способом, электромеханический — другим; оба показаны в видео.

Практика

Чек-лист по материалу

• Соединить вызывную панель с домофоном жилоразъемами по цветам.
• Подключить камеру отдельным разъемом.
• Установить карточку памяти контактами к плате.
• Включить домофон и в настройках сети проверить режим Easy.
• В приложении смартфона выбрать добавление устройства, иконку другой Wi-Fi, подтвердить пароль и дождаться добавления.
• Активировать камеру через общее меню и настройки камеры.
• Настроить нужные разделы меню: общие, дверь, камера, сеть, сцена, дополнительные.
• Проверить просмотр, фото и видеозапись, работу кнопок вызова и завершения разговора.
• Проверить вкладку событий и воспроизведение записей.
• Проверить функции смартфона: скриншот, запись, разговор, замыкание замка, смену отображения.
• При необходимости настроить запись по движению и расписание.
• Подключить замок согласно типу: магнитный или электромеханический.

Справка

Термины из видео

Режим Easy

Режим автоматического поиска при подключении по сети, который используется при добавлении устройства.

Вызывная панель

Элемент комплекта, который подключается к домофону жилоразъемами по цветам и с которого ведется вызов.

Автоответчик

Опция в разделе «дверь» и режим работы при вызове, активный вне дома.

Реле

Функция, которая срабатывает отдельной кнопкой; в общих настройках задается время для реле.

Фоторамка

Опция в разделе «сцена», для которой выбираются интервал, музыка и громкость, а медиафайлы берутся из раздела «Медиа».

События

Вкладка с сохраненными записями по событию, которые можно открыть списком и воспроизвести.

Точка доступа

Один из режимов подключения в настройках сети наряду с Easy и подключением по кабелю.
