Настройка видеодомофона Ps-Link PS-738EM-FHD: подключение, сеть и приложение

Как соединить элементы комплекта и установить карточку памяти?

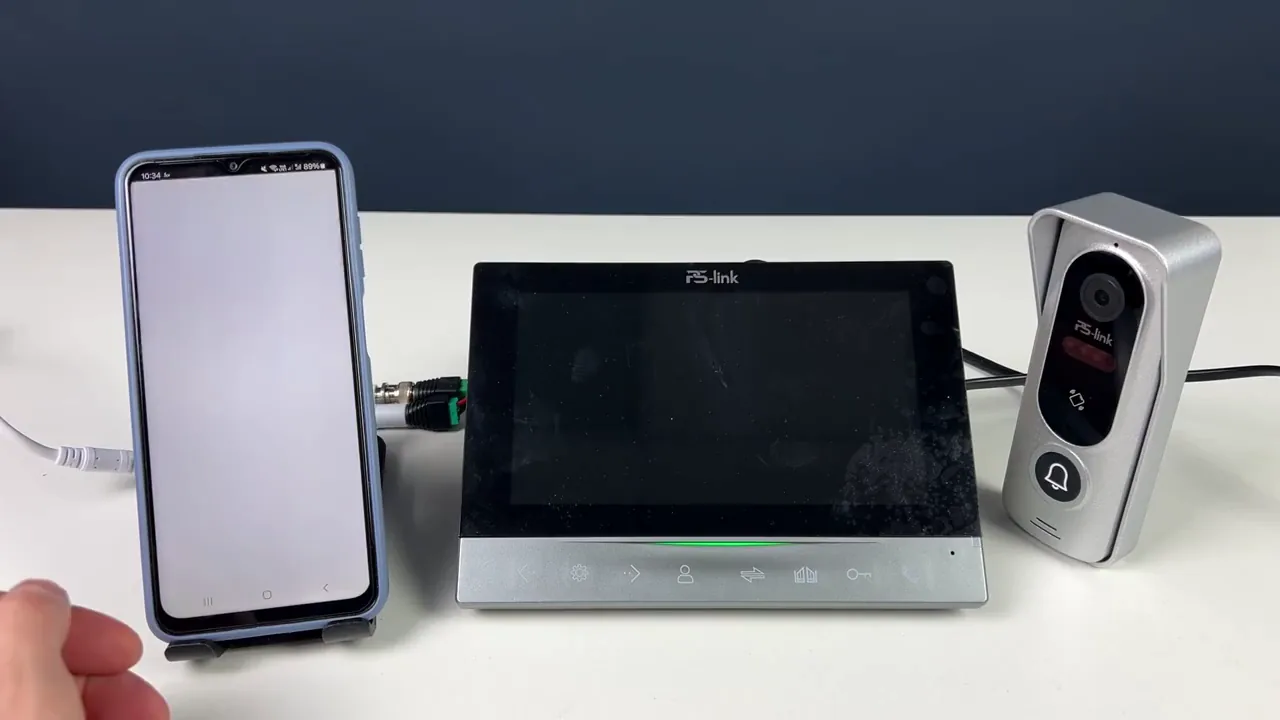

Для настройки комплекта необходимо соединить все элементы между собой. Вызовная панель соединяется с соответствующими цветами жилоразъемов в домофоне. Для камеры используется отдельный разъем и подключается анатак.

Карточка памяти устанавливается контактами к плате.

Как подключить домофон к сети и добавить его в приложение смартфона?

После включения домофона нужно зайти в настройки сети и проверить, что выбран режим Easy. На смартфоне выбирают «добавить устройство», иконку другого устройства, иконку Wi-Fi и подтверждают пароль. Выбирается «мегайт быстро» — это лишь обозначение режима добавления, индикатор в данном случае не мигает.

После ожидания домофон добавлен, и появляется удалённый доступ к системе.

Как активировать камеру и что входит в меню домофона?

Чтобы активировать камеру, нужно зайти в общее меню, в настройки камеры и включить её. При повторном нажатии иконки просмотра включается и показывает камера.

Меню состоит из 8 разделов. Первый раздел позволяет осуществить вызов на другой монитор видеодомофона, если он есть и подключён. Второй раздел — общие настройки: можно задать время вручную, сменить язык, отключить звук клавиш, активировать просмотр при движении перед вызовной панелью, установить время для реле. В разделе «дверь» — настройки вызовной панели: время отпирания, активация детекции движения, чувствительность датчика, опция автоответчика и выбор мелодии. В разделе камеры — настройки для конкретной камеры. В настройках сети можно выбрать режим подключения: Easy (автоматический поиск), режим точки доступа или по кабелю. В разделе сцены можно включить опцию фоторамки, выбрать интервал, музыку и установить громкость. В дополнительных настройках можно форматировать карточку памяти, сбросить настройки, обновить прошивку и перезагрузить устройство; о системе — общая информация.

Какие действия доступны на экране домофона при просмотре и вызове?

В меню можно посмотреть видео с вызовной панели или камеры. В нижней части экрана есть возможность сделать фото, видеозапись, открыть замок, подключённый к монитору и вызовной панели; для этого имеются отдельные кнопки. С помощью иконки шестерёнки настраивается громкость, яркость, цветность и контрастность изображения. Есть кнопка приёма вызова и кнопка конца разговора.

Медиа — загруженные медиафайлы для фоторамки. Файлы — браузер для файлов на карточке памяти. Во вкладке события — сохранённые записи по событию; при выборе открывается список, откуда их можно воспроизвести. Кнопкой можно сменить режим работы при вызове: вне дома будет активен автоответчик, а в режиме сон звук будет выключен. Отдельной кнопкой срабатывает реле.

Какие функции доступны в интерфейсе смартфона?

На экране умного устройства отображаются картинки с вызовной панели. Есть возможность сделать скриншот и запись в ручном режиме; они сохраняются на память смартфона. С кнопки в виде микрофона можно начать разговор с противоположной стороной. Кнопками в виде ворота ключа замыкается контакт на замке. Кнопкой можно сменить отображение, выбрать камеру или дополнительно вызовную панель.

В настройках доступны базовые функции, отображение времени и даты, переворот изображения, изменение чувствительности датчика движения и его активация. Можно задать положение для инфракрасной подсветки, настроить запись по движению, постоянно или по расписанию с указанием нужного промежутка времени и дня недели.

Как подключаются замки?

Магнитный замок подключается следующим образом, а электромеханический — вот так.

Практика

Чек-лист по материалу

• Соединить все элементы комплекта между собой.
• Подключить вызовную панель по соответствующим цветам жилоразъемов в домофоне.
• Подключить камеру через отдельный разъем.
• Установить карточку памяти контактами к плате.
• Включить домофон и в настройках сети проверить, что выбран режим Easy.
• На смартфоне выбрать «добавить устройство», иконку другого устройства, иконку Wi-Fi и подтвердить пароль.
• Дождаться добавления домофона и проверить удалённый доступ к системе.
• В общем меню зайти в настройки камеры и включить камеру.
• Проверить, что при повторном нажатии иконки просмотра включается камера.
• При необходимости настроить время, язык, звук клавиш, просмотр при движении и время для реле в общих настройках.
• При необходимости настроить в разделе «дверь» время отпирания, детекцию движения, чувствительность датчика, автоответчик и мелодию.
• При необходимости отформатировать карточку памяти, сбросить настройки, обновить прошивку или перезагрузить устройство в дополнительных настройках.

Справка

Термины из видео

Easy

Режим автоматического поиска в настройках сети домофона, который использовался при добавлении устройства.

Точка доступа

Один из режимов подключения, доступных в настройках сети домофона.

Автоответчик

Опция в разделе «дверь»; также режим работы при вызове, активный вне дома.

Реле

Функция, для которой в общих настройках устанавливается время, а на экране домофона есть отдельная кнопка срабатывания.

Фоторамка

Опция в разделе сцены, для которой можно выбрать интервал, музыку и установить громкость, а также загруженные медиафайлы в разделе «Медиа».

События

Вкладка с сохранёнными записями по событию; при выборе открывается список, откуда записи можно воспроизвести.
