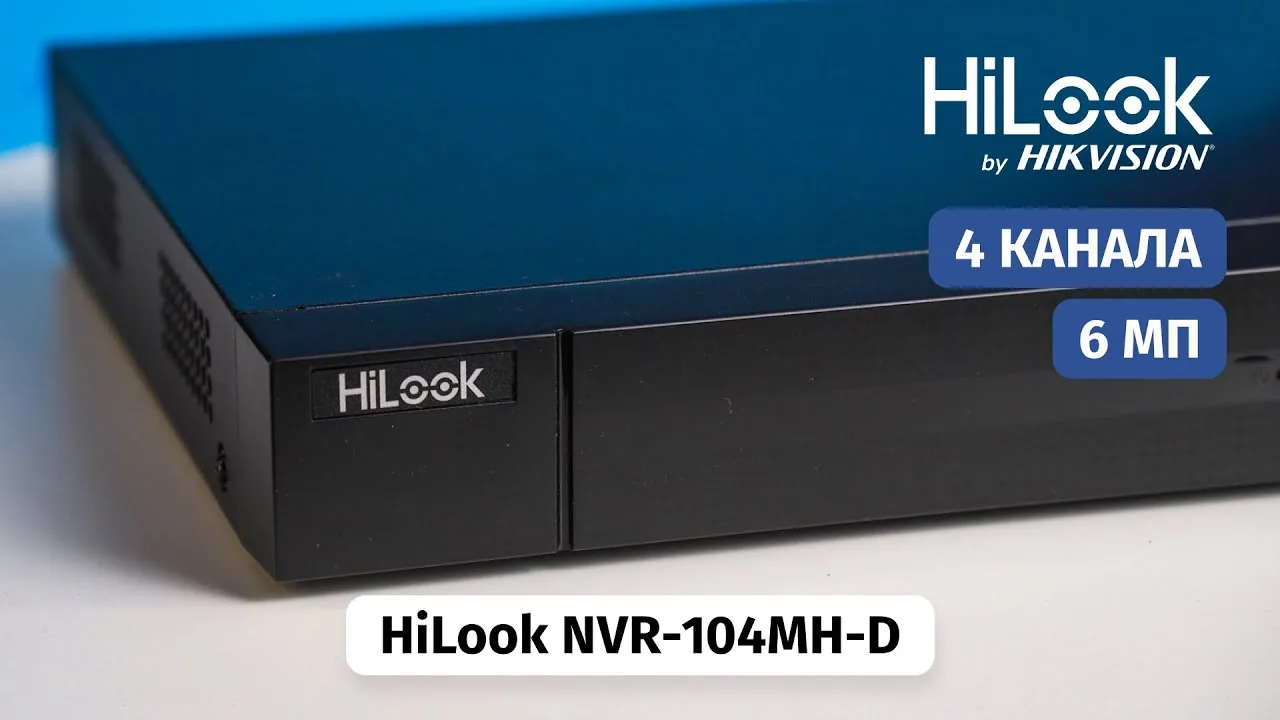

Обзор 4-канального видеорегистратора HiLook NVR-104MH-D от Hikvision

Введение и преимущества

Цифровой 4-канальный видеорегистратор продвинутого уровня сочетает в себе функции видеоаналитики и высокую производительность, что делает его эффективным инструментом для систем видеонаблюдения. Устройство функционирует как простой сервер, предназначенный для приема и сохранения видеопотока с четырех IP-камер, обеспечивая централизованное управление и хранение данных. Благодаря встроенной видеоаналитике, регистратор способен выполнять интеллектуальную обработку видео, что расширяет его функциональные возможности за пределы простой записи.

Для организации видеоархива требуется установка дополнительного серверного жесткого диска, который не входит в базовую комплектацию. Это позволяет гибко настраивать объем хранилища в зависимости от потребностей пользователя и длительности хранения записей. Высокая производительность устройства гарантирует стабильную обработку видеопотоков с нескольких камер одновременно, что особенно важно при использовании аналитических функций, требующих значительных вычислительных ресурсов.

При подключении камер к регистратору необходимо учитывать, что каждая камера должна быть предварительно настроена на передачу видеопотока по сети. После подключения регистратор автоматически обнаруживает камеры и начинает запись, если они находятся в одной подсети. Для активации видеоаналитики требуется выполнить настройку соответствующих правил через интерфейс устройства, что позволяет детектировать движение, пересечение линий и другие события. В случае возникновения ошибок при подключении, следует проверить сетевые настройки и совместимость протоколов, так как это напрямую влияет на стабильность работы системы.

Форм-фактор и комплектация

Видеорегистратор выполнен в черном металлическом корпусе, который обеспечивает прочность и эффективное рассеивание тепла. На лицевой панели расположены LED-индикаторы, отображающие состояние устройства, что упрощает мониторинг его работы. На нижней части корпуса предусмотрено отверстие для настенного крепления, позволяющее устанавливать устройство на вертикальные поверхности для экономии пространства и удобства размещения.

В комплект поставки входят все необходимые компоненты для начала работы: разъем для подключения жесткого диска, патч-корд для подключения к локальной сети, мышка для управления интерфейсом, болтики для фиксации жесткого диска и блок питания на 12В. Такая комплектация обеспечивает пользователя всем необходимым для быстрой установки и настройки, исключая необходимость приобретения дополнительных аксессуаров. Разъем для жесткого диска позволяет легко интегрировать накопитель, а патч-корд гарантирует надежное сетевое соединение.

При установке жесткого диска необходимо открутить болтики, закрепить накопитель в специальном отсеке и подключить его к разъему. После этого следует зафиксировать диск болтиками, чтобы предотвратить его смещение при работе. Для подключения к сети необходимо вставить патч-корд в LAN-порт регистратора и соединить его с маршрутизатором или коммутатором. После подачи питания через блок питания 12В устройство готово к первоначальной настройке, которая выполняется с помощью мышки через подключенный монитор.

Характеристики и интерфейсы

Видеорегистратор поддерживает установку одного жесткого диска объемом до 8 ТБ, что позволяет хранить значительный архив видеозаписей. Запись ведется с максимальным разрешением до 8 Мп на каждый канал, обеспечивая высокую детализацию изображения.

Для подключения к сети и периферийным устройствам предусмотрены один LAN-порт, два USB-разъема, а также выходы HDMI и VGA для подключения монитора. Питание осуществляется через разъем для блока питания 12В.

При подключении монитора через HDMI или VGA необходимо убедиться, что выбранный кабель соответствует разъему, и после подключения включить питание регистратора. Для управления устройством можно использовать мышку, подключив ее к одному из USB-портов. Если требуется подключить дополнительные устройства, такие как внешний накопитель, следует использовать второй USB-порт. При этом важно учитывать, что одновременное использование нескольких USB-устройств может потребовать дополнительного питания, если они потребляют значительный ток.

Выводы и особенности

Важно отметить, что в регистраторе отсутствует встроенный PoE, поэтому для питания камер потребуется внешний PoE-коммутатор. Это решение делает систему более гибкой, так как позволяет выбирать коммутатор под конкретные задачи и упрощает масштабирование.

Кроме того, внешний коммутатор обеспечивает дополнительную защиту от перенапряжений, так как развязывает цепи питания камер и регистратора.

HiLook является суббрендом Hikvision, аналогичным HiWatch, но ориентированным на европейский рынок. Это гарантирует соответствие европейским стандартам и упрощает интеграцию с другим оборудованием Hikvision.

При подключении камер через внешний PoE-коммутатор необходимо сначала настроить коммутатор в соответствии с требованиями сети, а затем подключить камеры к его портам. После этого камеры будут получать питание и передавать видеопоток на регистратор. Если камеры не обнаруживаются, следует проверить, поддерживают ли они тот же протокол, что и регистратор, и находятся ли они в одной подсети. В случае использования аналитических функций, необходимо настроить их через интерфейс регистратора, выбрав соответствующие правила и зоны детекции. Это позволит получать уведомления о событиях и повысить эффективность системы.

Практика

Чек-лист по материалу

• Убедитесь, что у вас есть внешний PoE-коммутатор для питания камер.
• Установите серверный жесткий диск объемом до 8 ТБ.
• Подключите видеорегистратор к локальной сети через LAN-порт.
• Для управления подключите монитор через HDMI или VGA и мышь через USB.
• Настройте видеорегистратор через браузер по IP-адресу или локально с помощью мыши.

Справка

Термины из видео

Видеорегистратор (NVR)

Устройство для приема и записи видеопотока с IP-камер.

PoE (Power over Ethernet)

Технология передачи электропитания и данных по одному кабелю витой пары.

Видеоаналитика

Функции автоматического анализа видеопотока для обнаружения событий.

Серверный жесткий диск

Жесткий диск, предназначенный для круглосуточной работы в системах видеонаблюдения.

Суббренд

Бренд, принадлежащий более крупной компании, ориентированный на определенный сегмент рынка.
