Настройка видеорегистратора Ps-Link C308W-TB и беспроводных камер

Коротко

Главный ответ

В статье описан процесс настройки видеорегистратора Ps-Link C308W-TB и беспроводных камер PS-TB30/PS-TB50: от установки жёсткого диска до подключения к мобильному приложению EC Cloud и добавления камер.

Главное из материала

Основные выводы

Перед началом настройки необходимо установить жёсткий диск и подключить монитор и мышь.
Мастер запуска позволяет выбрать язык, подключиться к Wi-Fi, установить часовой пояс и пароль администратора.
Для удалённого доступа используется приложение EC Cloud, которое скачивается по QR-коду и добавляет регистратор по QR-коду с экрана.
Беспроводные камеры добавляются через проводное подключение к регистратору, после чего их можно сохранить на канале просмотра.
В настройках регистратора доступны параметры сети, камер, видеопотока, детекции движения и управления поворотными камерами.

Подготовка к настройке

Для настройки видеорегистратора Ps-Link C308W-TB с беспроводными камерами PS-TB30/PS-TB50 первым делом установите жёсткий диск. Для этого снимите крышку и подключите кабели с коннекторами.

Подключите внешний монитор через разъём VGA или HDMI для отображения изображения. Также подключите мышь для управления и подайте питание.

Мастер начальной настройки

При запуске появляется мастер запуска. Выберите русский язык. Затем подключитесь к Wi-Fi сети; успешное подключение отображается зелёной надписью.

Установите нужный часовой пояс. Система отформатирует установленный жёсткий диск. После этого установите пароль для администратора.

Подключение к приложению EC Cloud

С помощью QR-кода слева скачайте приложение для удалённого подключения, а с помощью QR-кода справа добавьте регистратор в это приложение.

Для добавления регистратора в приложение EC Cloud запустите его, пройдите короткую регистрацию, введя адрес электронной почты и пароль. Нажмите «добавить устройство», дайте приложению все запрашиваемые разрешения. Выберите вариант сканирования и наведите камеру смартфона на экран регистратора.

Добавление беспроводных камер

Для добавления и сохранения беспроводной камеры зайдите в настройки сети и выключите работу по Wi-Fi сети. Включите камеру и подключите её к регистратору с помощью патчкорда.

Теперь в данном разделе будет отображаться камера. Её можно выбрать и сохранить на канале просмотра. После выполненных действий аналогичную процедуру проделайте со всеми камерами. После завершения можно снова включить работу по Wi-Fi сети, и камеры будут работать без Ethernet-кабеля.

Настройки регистратора

В общих настройках доступна смена языка, разрешение, метод вывода звука (так как у регистратора есть аудиовыход Mini) и громкость. Справа отображается общая информация с идентификационным кодом, именем устройства и версией прошивки.

В разделе «Камера» настраиваются параметры для каждого канала: включение/выключение, уведомления, детекция движения с указанием чувствительности и области. Также можно задать настройки видеопотока: величину картинки, битрейт и частоту кадров. В этом разделе указывается дата и время.

В разделе «Сеть» настраиваются параметры сетевого адаптера и работы камер в беспроводной сети. Можно переключиться на другую Wi-Fi сеть, задать индивидуальные параметры для беспроводной сети камер, настроить каскадную работу или повторитель, активировать дополнительные опции, такие как просмотр через Alexa и RTSP потока. В разделе «Жёсткий диск» отображается вся информация о диске и доступно форматирование.

Дополнительные возможности

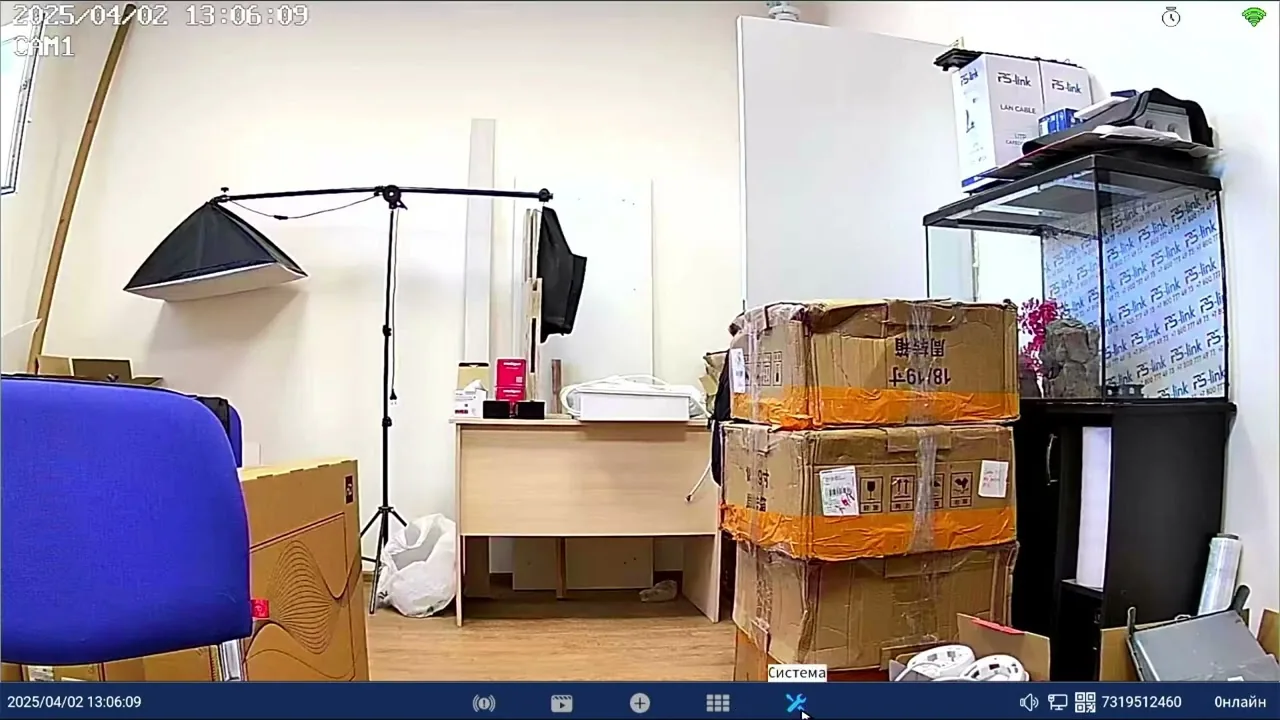

На канале просмотра доступна ручная настройка изображения, смена яркости. Для камер с поворотным механизмом доступно управление. Отсюда же можно перейти в раздел воспроизведения для просмотра сохранённых записей.

Практика

Чек-лист по материалу

Установите жёсткий диск в регистратор.
Подключите монитор и мышь.
Подайте питание и дождитесь запуска мастера.
Выберите русский язык.
Подключите регистратор к Wi-Fi сети.
Установите часовой пояс.
Дождитесь форматирования жёсткого диска.
Установите пароль администратора.
Скачайте приложение EC Cloud по QR-коду.
Зарегистрируйтесь в приложении.
Добавьте устройство, отсканировав QR-код с экрана регистратора.
Для добавления беспроводной камеры: отключите Wi-Fi в настройках сети.
Подключите камеру к регистратору патчкордом.
Сохраните камеру на канале просмотра.
Повторите для всех камер.
Включите Wi-Fi обратно.
Настройте параметры камер, сети и другие опции по необходимости.

Справка

Термины из видео

Видеорегистратор: Устройство для записи и обработки видеосигнала с камер видеонаблюдения.
Жёсткий диск: Устройство хранения данных, используемое для записи видеоархива.
Мастер запуска: Пошаговый интерфейс первоначальной настройки устройства.
Wi-Fi: Технология беспроводной передачи данных.
QR-код: Двумерный штрихкод, содержащий информацию для быстрого сканирования.
Приложение EC Cloud: Мобильное приложение для удалённого доступа к видеорегистратору.
Патчкорд: Коммутационный шнур для подключения устройств к сети.
Канал просмотра: Окно в интерфейсе регистратора, отображающее видеопоток с камеры.
Детекция движения: Функция обнаружения движения в кадре и запуска записи или уведомления.
RTSP: Протокол потоковой передачи видео в реальном времени.
