Оптоволоконные кабели: строение, принцип работы и применение

Что такое оптоволоконный кабель

Оптоволоконный кабель — это тип кабеля, который используется для передачи информации с помощью световых сигналов. Его конструкция включает в себя сердцевину и оптическую оболочку.

Диаметр оптоволоконного кабеля сравним с толщиной человеческого волоса, что делает его удобным для использования в различных условиях, включая тесные кабельные каналы и сложные монтажные условия.

Принцип работы и преимущества оптоволоконного кабеля

Принцип работы оптоволоконного кабеля основан на передаче информации с помощью света. Свет, попадая в сердцевину кабеля, отражается от оптической оболочки и проходит через кабель, не теряя значительной части своей энергии.

Одним из ключевых преимуществ оптоволоконного кабеля является высокая скорость передачи данных, которая может достигать 100 гигабит в секунду. Это позволяет использовать кабель для задач, требующих высокой пропускной способности.

Кроме того, оптоволоконный кабель обладает высокой надёжностью, так как защищён от электромагнитных наводок, что особенно важно в промышленных и городских условиях с высоким уровнем электромагнитного фона. Ещё одно преимущество — возможность передачи информации на десятки и сотни километров без существенной потери качества сигнала.

Области применения оптоволоконных кабелей

Оптоволоконные кабели широко используются в различных сферах благодаря своей высокой пропускной способности, устойчивости к электромагнитным помехам и большой дальности передачи сигнала. Одной из основных областей применения является создание структурированных кабельных систем, которые обеспечивают надёжную передачу данных в офисах, центрах обработки данных и других объектах.

В системах видеонаблюдения оптоволоконные кабели позволяют передавать видеосигнал высокого качества на значительные расстояния без потери качества. Это особенно актуально для крупных объектов, таких как торговые центры, промышленные предприятия и транспортные узлы, где требуется организовать множество видеокамер и собрать сигнал в одном месте для мониторинга и анализа.

Также оптоволоконные кабели находят применение в системах пожарной и охранной сигнализации, системах контроля и управления доступом. Они обеспечивают стабильное функционирование критически важных систем безопасности, минимизируя риск сбоев и несанкционированного доступа. В военной сфере оптоволоконные технологии используются для создания защищённых каналов связи и управления оборудованием.

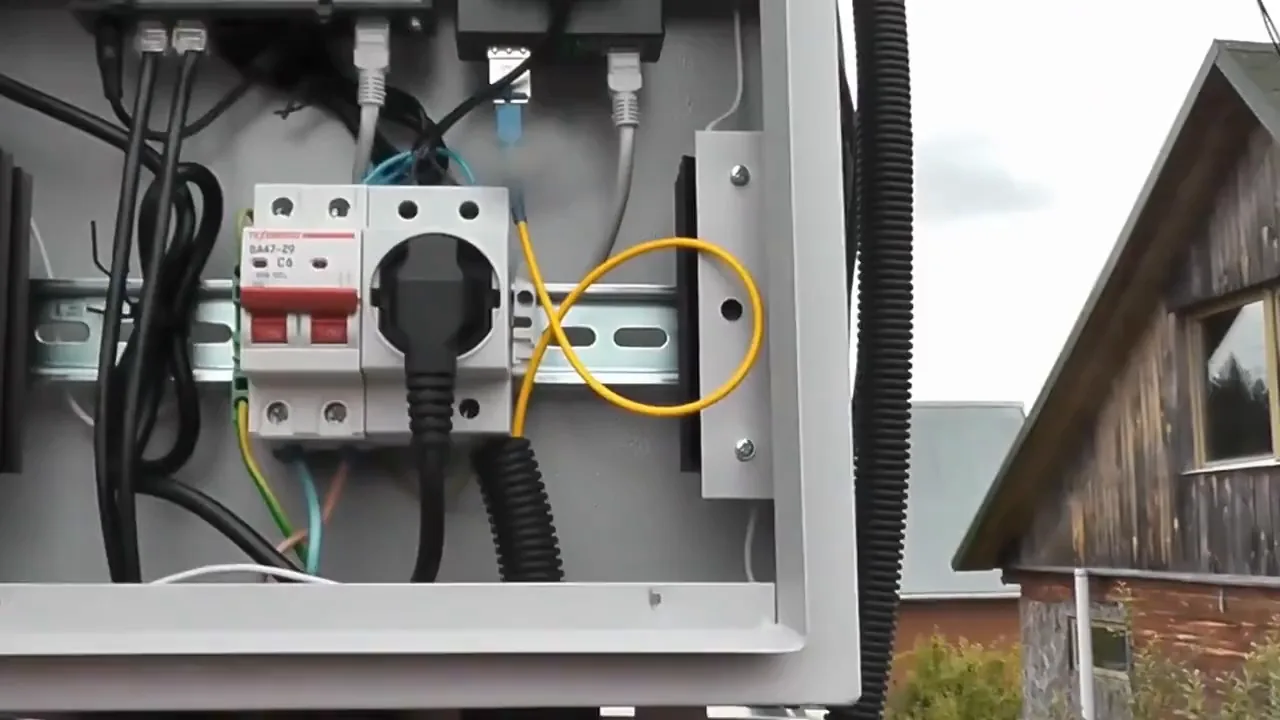

Сопутствующие устройства

Для работы с оптоволоконными кабелями требуется ряд сопутствующих устройств, которые обеспечивают их подключение, настройку и взаимодействие с другим оборудованием. SFP-модули играют ключевую роль в преобразовании электрического сигнала в оптический и наоборот, что позволяет интегрировать оптоволоконные линии в существующие сетевые инфраструктуры.

Оптические коннекторы и пигтейлы используются для физического подключения оптоволоконных кабелей к оборудованию и между собой. Коннекторы обеспечивают надёжное соединение, а пигтейлы применяются для оконечивания кабеля, то есть для подготовки его концов к подключению. Это упрощает процесс монтажа и снижает вероятность повреждения волокон.

Оптические кроссы и медиаконвертеры дополняют набор устройств для работы с оптоволоконными сетями. Оптические кроссы служат для организации упорядоченного подключения и распределения оптоволоконных линий, а медиаконвертеры позволяют подключать оптоволоконные линии к оборудованию, которое не имеет встроенных SFP-портов. Таким образом, эти устройства обеспечивают гибкость и расширяемость оптоволоконных сетей.

Практика

Чек-лист по материалу

• Определить область применения оптоволоконного кабеля.
• Выбрать подходящий тип оптоволоконного кабеля.
• Подобрать необходимое сопутствующее оборудование (SFP-модули, коннекторы, пигтейлы, оптические кроссы, медиаконвертеры).
• Обеспечить правильное подключение и настройку оборудования.

Справка

Термины из видео

Оптоволоконный кабель

Кабель, передающий информацию с помощью света, состоящий из сердцевины и оптической оболочки.

SFP-модуль

Устройство, преобразующее электрический сигнал в оптический и наоборот, используется в коммутаторах для работы с оптоволоконными кабелями.

Оптический коннектор

Устройство для подключения оптоволоконного кабеля к другому оборудованию.

Пигтейл

Оптический шнур с коннектором на одном конце, используется для оконечивания оптоволоконного кабеля.

Оптический кросс

Устройство для организации подключения оптоволоконных линий, похожее на патч-панель.

Медиаконвертер

Устройство для передачи информации по оптоволоконному кабелю, подключается к оборудованию с помощью обычного патч-корда.
