Отчет «Тепловая карта» в среде «Аналитика» VideoNet

Назначение отчета «Тепловая карта»

Отчет «Тепловая карта» предназначен для анализа интенсивности движения объектов, длительности их нахождения в определенной зоне и подсчета количества уникальных объектов. Анализ выполняется на основе данных с камер, что позволяет получать объективную информацию о поведении объектов в контролируемой области.

Полученная информация отображается в виде дополнительного графического слоя с цветовой индикацией на кадре с камеры. Такой слой накладывается на изображение, обеспечивая наглядное представление о распределении активности: цветовая индикация показывает интенсивность движения и длительность пребывания объектов в каждой зоне.

Структура окна формирования тепловой карты

Окно формирования тепловой карты содержит панель инструментов, область настройки параметров и область просмотра результатов поиска. Панель инструментов включает кнопки для взаимодействия с отчетом, например для запуска поиска или сохранения отчета в файл.

В области настройки параметров выбираются камера, вид детекции и интервал поиска. Эти параметры определяют, по каким данным будет строиться тепловая карта.

В области просмотра результатов поиска при выбранной камере отображается сохраненный кадр, на который по результатам поиска накладывается графический слой с цветовой индикацией. Таким образом, после выполнения поиска пользователь видит кадр с наложенной тепловой картой, отражающей интенсивность движения и длительность нахождения объектов.

Создание нового отчета и выбор камеры

Чтобы начать работу, нажмите кнопку «Новая» на панели инструментов — так создается новый отчет. Затем нажмите кнопку рядом с полем камеры: откроется окно, в котором нужно выбрать камеру и нажать «Выбрать». После этого в области просмотра результатов поиска отобразится сохраненный с выбранной камеры кадр.

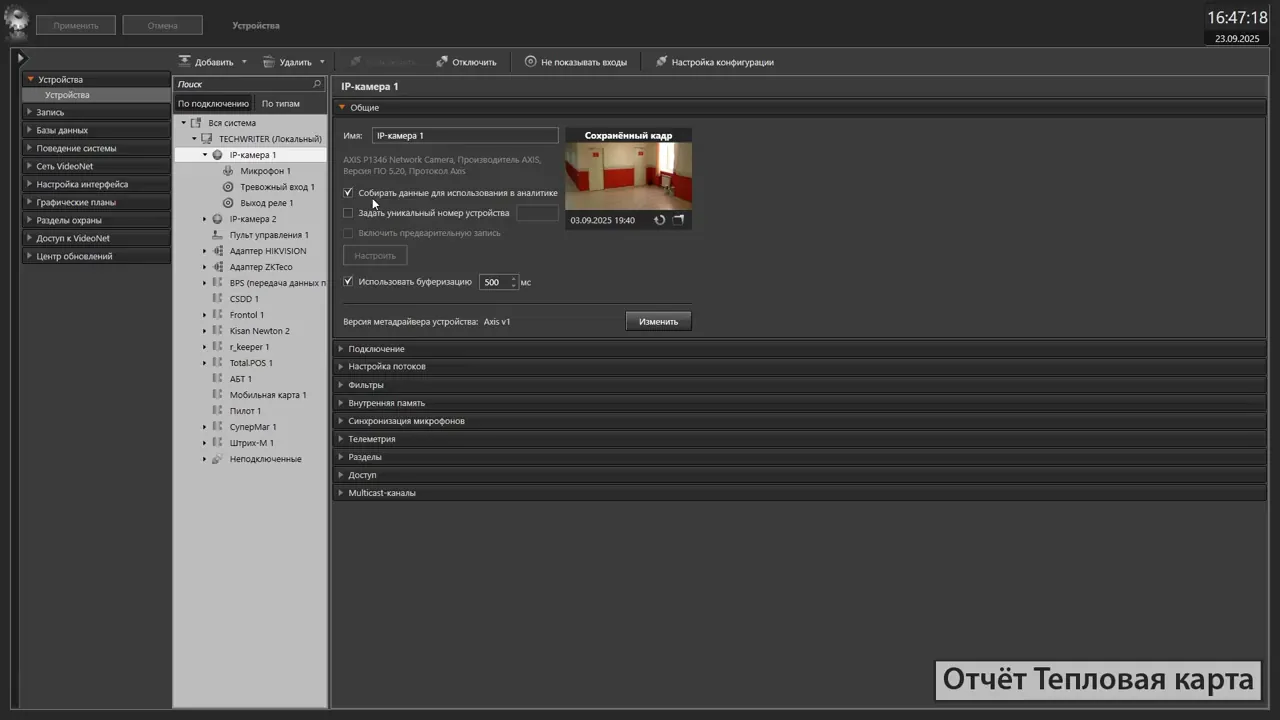

Учитывайте, что поиск данных возможен только по камерам, для которых в свойствах на странице устройства в среде конфигурирования включен параметр «собирать данные для использования аналитики», а также у которых существует запись за нужный период. Поэтому перед выбором камеры убедитесь, что оба условия выполнены, иначе поиск по ней будет невозможен.

Настройка параметров поиска

В правом нижнем углу кадра есть кнопка для переключения между черно-белым и цветным отображением кадра. Используйте ее, чтобы выбрать подходящий режим просмотра перед настройкой поиска.

Для поиска данных на ограниченной части кадра включите параметр «задать зону поиска объектов». Далее выберите вид детекции: интенсивность движения, длительность нахождения объектов в зоне или количество уникальных объектов. После этого выберите интервал поиска в поле «Искать за» — так задаются временные рамки и логика поиска.

Запуск поиска и просмотр результатов

Чтобы начать поиск, нажмите кнопку «Запустить поиск». После этого система выполнит поиск и отобразит результаты в области просмотра.

В области просмотра результатов поиска на сохраненном кадре появится графический слой цветовой индикации данных. Этот слой накладывается на кадр и позволяет визуально оценить распределение искомых данных.

Слева от кадра отображается легенда с расшифровкой значений цветового спектра. Легенда помогает интерпретировать цвета на графическом слое и понять, какие значения соответствуют каждому цвету.

Дополнительная информация

Для получения более подробной информации об отчетах среды «Аналитика» следует обратиться к руководству пользователя в VideoNet. В руководстве содержатся детальные описания работы с отчетами и дополнительные сведения, которые могут понадобиться при анализе результатов.

Практика

Чек-лист по материалу

• Убедитесь, что на камере включен параметр «собирать данные для использования аналитики» в среде конфигурирования.
• Проверьте наличие записи с камеры за нужный период.
• Создайте новый отчет, нажав кнопку «Новая» на панели инструментов.
• Выберите камеру через кнопку рядом с полем камеры.
• При необходимости включите параметр «задать зону поиска объектов».
• Выберите вид детекции: интенсивность движения, длительность нахождения или количество уникальных объектов.
• Укажите интервал поиска в поле «Искать за».
• Нажмите кнопку «Запустить поиск».
• Изучите результат на сохраненном кадре и легенду с расшифровкой цветов.
• При необходимости сохраните отчет в файл.

Справка

Термины из видео

Тепловая карта

Отчет в среде «Аналитика», предназначенный для анализа интенсивности движения объектов, длительности их нахождения в зоне и подсчета количества уникальных объектов на основе данных с камер.

Вид детекции

Параметр отчета, определяющий тип анализа: интенсивность движения, длительность нахождения объектов в зоне или количество уникальных объектов.

Зона поиска объектов

Ограниченная часть кадра, на которой выполняется поиск данных, если включен параметр «задать зону поиска объектов».

Среда конфигурирования

Раздел системы, где на странице устройства в свойствах камеры включается параметр «собирать данные для использования аналитики».

Легенда

Элемент интерфейса, отображаемый слева от кадра и содержащий расшифровку значений цветового спектра на тепловой карте.
