Первое включение контроллера ЭРА-500: настройка сети и добавление в программу

Подготовка сетевых настроек

Для начала работы с контроллером необходимо выполнить вход в его веб-интерфейс, используя учётные данные по умолчанию: логин и пароль, которые представляют собой единички. После успешной аутентификации следует перейти в раздел «Конфигурация», где будет доступна функция обнаружения контроллера.

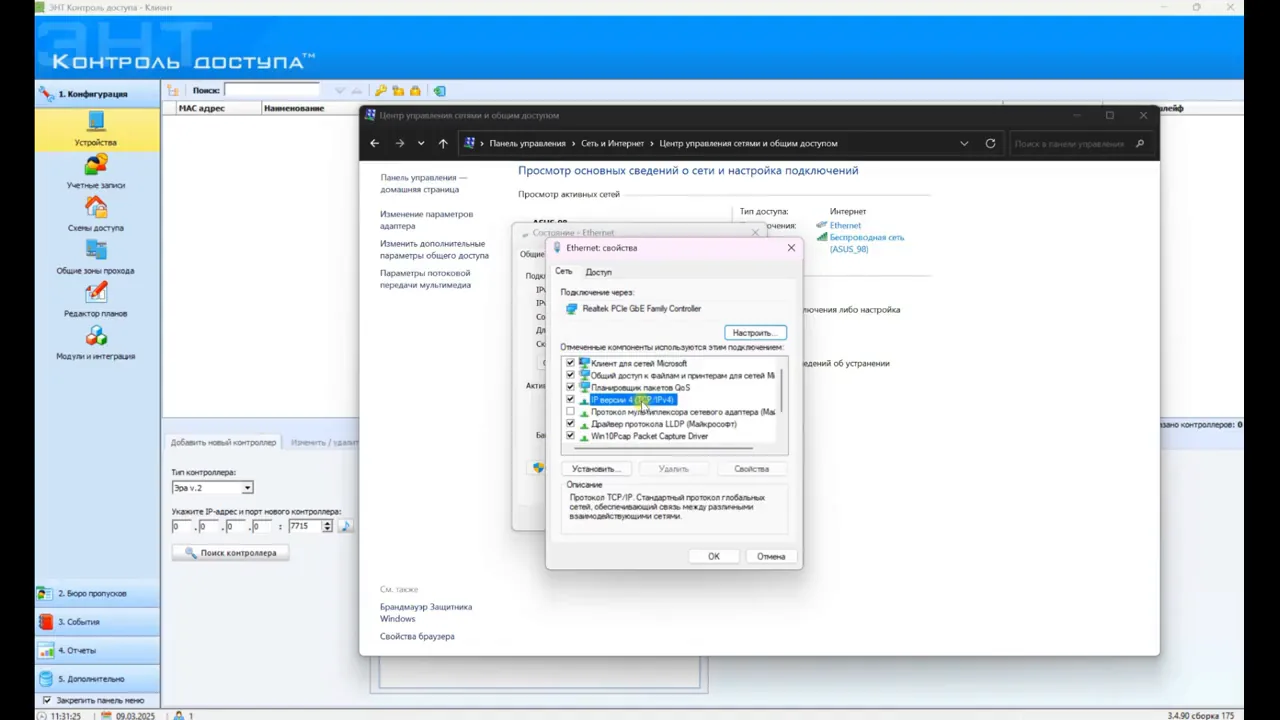

В разделе конфигурации необходимо настроить сетевую карту компьютера, задав статический IP-адрес. Это требуется для того, чтобы обеспечить корректное взаимодействие между компьютером и контроллером в рамках одной локальной сети. Статический адрес позволит избежать конфликтов и упростит последующий поиск устройства.

Поиск контроллера в сети

После завершения настройки сетевых параметров можно приступить к поиску контроллера. Для этого в интерфейсе предусмотрена кнопка «Обновить», которую необходимо нажать. Это действие инициирует сканирование сети на предмет доступных контроллеров.

В результате поиска контроллер будет обнаружен по его IP-адресу. Этот адрес отображается в списке найденных устройств, что позволяет идентифицировать конкретный контроллер и в дальнейшем установить с ним соединение для выполнения необходимых операций.

Назначение статического IP контроллеру

Для обеспечения стабильного доступа к контроллеру в локальной сети необходимо назначить ему фиксированный IP-адрес. Для этого выберите устройство в списке и задайте ему статический адрес, например, IP 192.168.1.4, маску подсети 255.255.255.0 и шлюз по умолчанию 192.168.1.1. Эти параметры гарантируют, что контроллер будет всегда доступен по одному и тому же адресу, что упрощает его настройку и интеграцию с другими системами.

После ввода всех параметров нажмите кнопку «Выполнить» для применения настроек. Это действие сохранит конфигурацию и активирует новый IP-адрес на контроллере. Убедитесь, что выбранный адрес не конфликтует с другими устройствами в сети, и что шлюз соответствует вашей сетевой инфраструктуре. После применения настроек контроллер станет доступен по указанному адресу для дальнейшей работы.

Добавление контроллера в программу

После назначения статического IP-адреса необходимо добавить контроллер в программу управления. Для этого перейдите на вкладку «Добавить новый контроллер» в интерфейсе программы. В открывшемся окне выберите версию прошивки контроллера — в данном случае ЭРА 2. Это важно, так как разные версии могут иметь различные протоколы взаимодействия и наборы функций.

Затем введите IP-адрес контроллера, который вы назначили ранее, в соответствующее поле. После ввода адреса нажмите кнопку «Поиск». Программа выполнит сканирование сети и попытается установить соединение с контроллером по указанному адресу. Если адрес введен корректно и контроллер доступен, он будет обнаружен и добавлен в список устройств программы, после чего вы сможете приступить к его настройке и мониторингу.

Проверка работы и индикации

После добавления устройства выполняется полная чистка памяти, которая сопровождается звуковым сигналом. Этот сигнал служит подтверждением того, что процесс очистки завершен успешно, и устройство готово к дальнейшей работе. Чистка памяти необходима для удаления временных данных и обеспечения стабильной работы системы.

Красный индикатор на устройстве начинает мигать в ритме сердцебиения. Такое мигание является визуальным признаком того, что устройство находится в активном режиме и выполняет внутренние процессы. Ритмичное мигание позволяет пользователю быстро определить состояние устройства без необходимости проверять его программное обеспечение.

Зеленый индикатор, в свою очередь, отображает наличие связи с сетью. Если зеленый индикатор горит или мигает, это означает, что устройство успешно подключено к сети и может обмениваться данными. Отсутствие зеленого сигнала может указывать на проблемы с подключением, что требует дополнительной проверки сетевых настроек.

Практика

Чек-лист по материалу

• Задать статический IP-адрес сетевой карты.
• Войти в раздел конфигурации.
• Нажать «Обновить» для поиска контроллера.
• Выбрать найденный контроллер.
• Назначить контроллеру фиксированный IP-адрес.
• Нажать «Выполнить» для применения настроек.
• Добавить контроллер в программу через вкладку «Добавить новый контроллер».
• Выбрать версию ЭРА 2 и ввести IP-адрес.
• Нажать «Поиск» для обнаружения контроллера.
• Проверить индикацию: красный мигает, зеленый горит.

Справка

Термины из видео

Статический IP-адрес

Постоянный IP-адрес, назначаемый устройству вручную, не изменяющийся со временем.

Контроллер

Устройство, управляющее доступом через двери, считыватели и т.д.

Маска подсети

Число, определяющее диапазон IP-адресов в локальной сети.

Шлюз

Устройство, соединяющее локальную сеть с другими сетями.

Чистка памяти

Процесс удаления всех данных из памяти контроллера для подготовки к новой настройке.
