Настройка контроллера ЭРА-500: конфигурация, режимы и схемы доступа

Основное меню конфигурации

При добавлении контроллера в программу он отображается в списке устройств с указанием его MAC-адреса, названия и режима работы, который по умолчанию установлен как «контроль». Это позволяет сразу идентифицировать устройство и убедиться, что оно корректно подключено к системе.

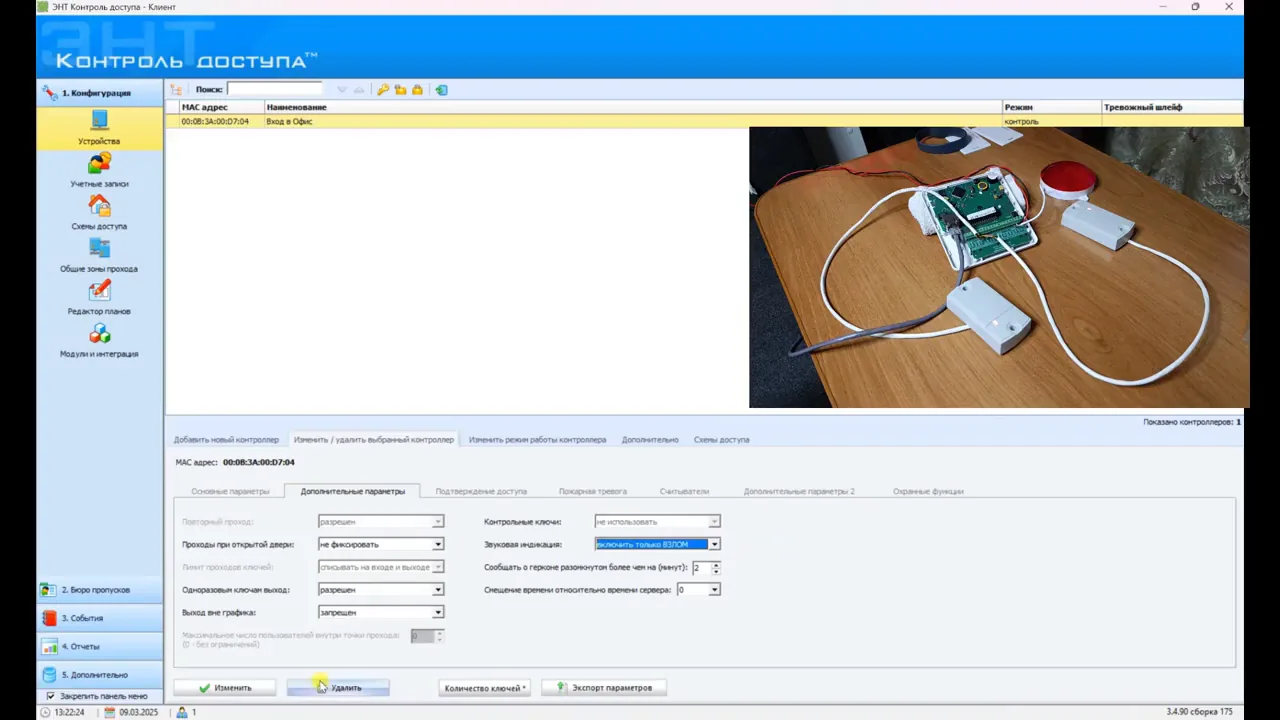

В нижней части экрана конфигурации задаются основные параметры контроллера. Здесь можно изменить название устройства для удобства идентификации, выбрать тип точки прохода (например, вход или выход), настроить ориентацию считывателей (с какой стороны они установлены), а также указать параметры, связанные с кнопкой выхода и герконом. Кроме того, задается длительность импульса, управляющего замком или другим исполнительным устройством.

Дополнительные параметры

В дополнительных параметрах контроллера доступны настройки, влияющие на логику прохода. Можно разрешить повторный проход (когда человек может пройти несколько раз подряд), разрешить проходы при открытой двери (например, для технических помещений), настроить одноразовые ключи, которые действуют только один раз, а также включить параметр «выход вне графика».

Параметр «выход вне графика» не блокирует проход, но фиксирует в отчетности факт, что человек вышел за пределы установленного рабочего графика. Это позволяет вести учет нарушений трудовой дисциплины без ограничения доступа.

Звуковая индикация контроллера может быть настроена тремя способами: включена всегда, отключена полностью или активирована только при взломе. Это позволяет адаптировать устройство к условиям эксплуатации, например, отключить звук в шумных помещениях или, наоборот, использовать его для привлечения внимания при попытке несанкционированного доступа.

Подтверждение доступа и пожарная тревога

В разделе «подтверждение доступа» настраиваются типы ключей и режимы доступа. Это позволяет определить, какие ключи (карты, брелоки и т.д.) будут использоваться для прохода, а также задать правила доступа: например, разрешить проход только по одному ключу или требовать подтверждение от нескольких пользователей.

Пожарная тревога настраивается по размыканию или замыканию пожарного входа. При срабатывании пожарной сигнализации контроллер автоматически открывает все двери, обеспечивая быструю эвакуацию людей. Это критически важная функция безопасности, которая должна быть корректно сконфигурирована.

Настройка считывателей

Выбирается тип считывателей (например, Matrix 2), протокол (TALOS), скорость и коды. Эти параметры определяют, как считыватель взаимодействует с контроллером и какие данные передаются. Правильный выбор протокола и скорости обеспечивает стабильную и быструю работу системы.

В дополнительных параметрах считывателей можно включить сквозной проход и использовать охранные функции. Сквозной проход позволяет проходить через дверь без повторной идентификации, что удобно в некоторых сценариях. Охранные функции включают подключение датчиков и постановку на охрану, что расширяет функциональность системы и повышает уровень безопасности.

Режимы работы контроллера

Контроллер поддерживает три основных режима работы: контроль, открыт и закрыт. В режиме контроля устройство функционирует по заданному графику, обеспечивая доступ в соответствии с расписанием. Режим открыт подразумевает постоянное открытие, что может использоваться, например, в аварийных ситуациях или для свободного прохода. В режиме закрыт контроллер полностью игнорирует ключи и карточки, блокируя доступ.

Переключение между режимами осуществляется через интерфейс управления. Дополнительно предусмотрена кнопка, которая позволяет выгрузить полную конфигурацию в контроллер. Это действие необходимо для применения изменённых настроек или восстановления работоспособности устройства после сбоя. Выгрузка конфигурации включает все параметры, включая расписания и списки ключей, что обеспечивает корректную работу в выбранном режиме.

Схемы доступа и синхронизация

Схема доступа определяет, какие ключи и карточки записываются в контроллер и каким образом он открывает доступ. В зависимости от схемы могут использоваться различные алгоритмы проверки прав, например, по времени, по уровню доступа или по списку идентификаторов. Правильная настройка схемы критична для обеспечения безопасности и корректного функционирования системы.

Для упрощения управления несколькими контроллерами предусмотрена функция синхронизации. Она позволяет записать конфигурацию и ключи во все активные контроллеры одновременно. Это особенно полезно при добавлении новых пользователей или изменении расписаний, так как исключает необходимость ручной настройки каждого устройства. Синхронизация гарантирует единообразие данных и снижает риск ошибок.

Практика

Чек-лист по материалу

• Добавьте контроллер в программу и проверьте его MAC-адрес.
• Задайте название контроллера и тип точки прохода (например, электромеханический замок).
• Настройте ориентацию считывателей (вход/выход) и кнопку выхода.
• Укажите тип геркона (нормально замкнутый/разомкнутый) и длительность импульса на замок.
• В дополнительных параметрах выберите нужные опции: повторный проход, одноразовые ключи, выход вне графика, звуковую индикацию.
• Настройте подтверждение доступа и пожарную тревогу (по размыканию/замыканию).
• Выберите тип считывателей и протокол (например, TALOS).
• При необходимости включите охранные функции и сквозной проход.
• Установите режим работы контроллера (контроль, открыт, закрыт).
• Создайте схему доступа и назначьте ключи.
• Выполните синхронизацию контроллеров для записи конфигурации.

Справка

Термины из видео

Контроллер

Устройство, управляющее доступом через дверь, турникет и т.п.

Точка прохода

Тип устройства, которым управляет контроллер (электромеханический замок, электромагнитный замок, турникет и т.д.)

Считыватель

Устройство для чтения карт или ключей.

Геркон

Датчик состояния двери (открыта/закрыта).

Длительность импульса

Время подачи питания на замок для открытия.

Повторный проход

Возможность повторного прохода по одной карте.

Одноразовый ключ

Ключ, который можно использовать только один раз.

Выход вне графика

Фиксация в отчете выхода сотрудника вне рабочего времени.

Звуковая индикация

Звуковой сигнал при проходе или взломе.

Пожарная тревога

Сигнал от пожарной сигнализации, при котором контроллер открывает двери.

Схема доступа

Набор правил, определяющих, какие ключи и когда могут открывать дверь.

Синхронизация

Процесс записи конфигурации и ключей во все контроллеры.
