Подключение DVR: порты и функции для настройки системы AHD CCTV

Идентификация DVR

DVR (Digital Video Recorder) — это устройство для цифровой записи видео. В контексте систем видеонаблюдения DVR обычно идентифицируется по наличию BNC-входов на задней панели. BNC-разъемы предназначены для подключения коаксиальных кабелей от камер, и их количество напрямую определяет максимальное число каналов или камер, которые может поддерживать данный DVR. Например, если на задней панели устройства вы видите четыре BNC-входа, это означает, что DVR рассчитан на подключение четырех камер.

Таким образом, первым шагом при идентификации DVR является подсчет BNC-входов. Это позволяет быстро определить базовые возможности устройства по количеству подключаемых камер, что важно для планирования системы видеонаблюдения и понимания ограничений оборудования.

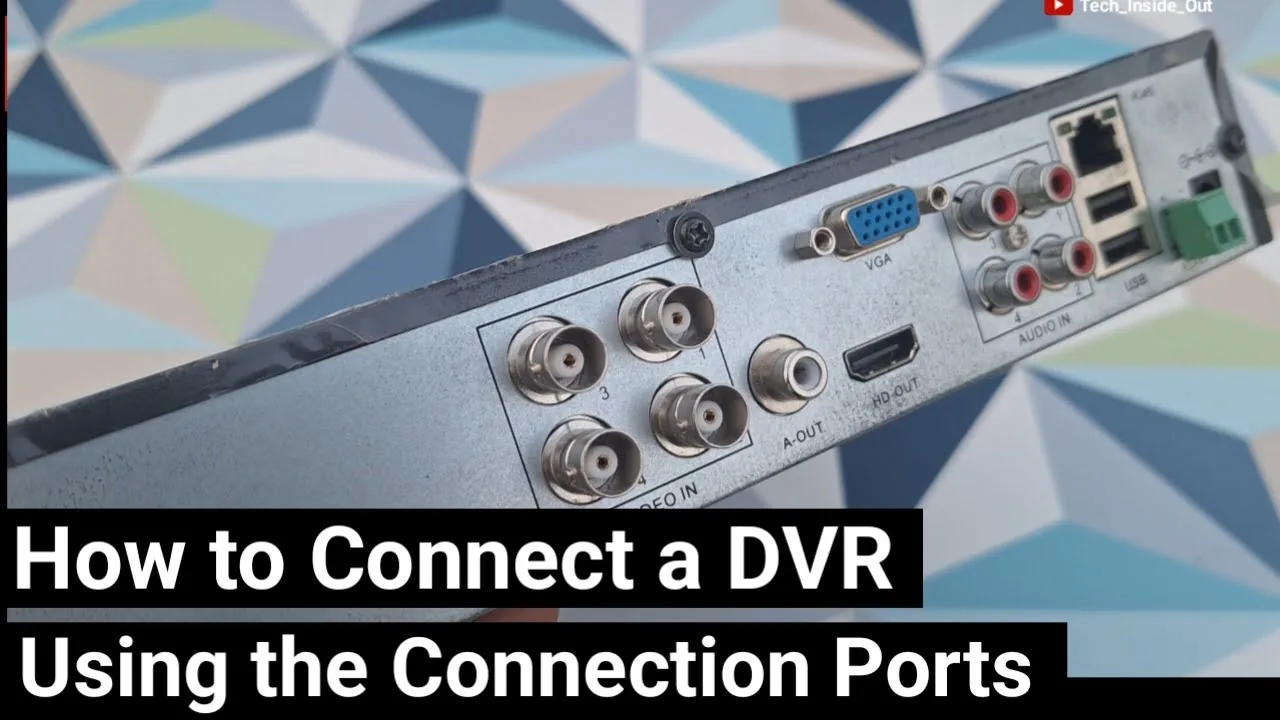

Порты задней панели DVR

Задняя панель DVR содержит множество портов, каждый из которых выполняет определенную функцию. BNC-входы служат для подключения AHD или аналоговых камер, передающих видеосигнал. Для вывода звука с камер, поддерживающих микрофон, предусмотрен аудиовыход (A output). Если необходимо подключить внешние микрофоны к камерам, используются аудиовходы, количество которых на 4-канальном DVR обычно равно четырем.

Для отображения видеопотока на мониторе или телевизоре предназначены порты HDMI и VGA. Ethernet-порт обеспечивает подключение к интернету, что позволяет осуществлять удаленный просмотр записей. USB-порты используются для подключения мыши для управления интерфейсом DVR, а также для резервного копирования записей на внешние носители. Для управления PTZ-камерами (поворотными, с наклоном и зумом) предусмотрен порт RS-485. Наконец, разъем питания 12 В DC подает необходимое напряжение на DVR.

Таким образом, понимание назначения каждого порта на задней панели DVR позволяет правильно подключать камеры, мониторы, аудиоустройства и другие периферийные компоненты, обеспечивая полноценное функционирование системы видеонаблюдения.

Подключение DVR

Для начала работы с DVR необходимо правильно подключить все компоненты системы. Сначала подключите камеры к BNC-входам на задней панели устройства. Это обеспечит передачу видеосигнала от камер к DVR.

Затем подключите монитор через HDMI или VGA-порт для локального просмотра изображения. Для удаленного доступа к системе подключите интернет-кабель к Ethernet-порту DVR. Это позволит просматривать видео через сеть или интернет.

Для управления DVR подключите мышь к USB-порту. После этого подключите питание 12 В DC к соответствующему разъему. Убедитесь, что все соединения выполнены надежно, чтобы избежать сбоев в работе.

Настройка системы AHD CCTV

Понимание того, какие устройства подключаются к каждому порту DVR, является ключевым для настройки системы AHD CCTV. DVR выступает центральным устройством, объединяющим все компоненты: камеры, монитор, сеть и устройства управления.

Правильное подключение всех портов обеспечивает корректную работу системы. Например, подключение камер к BNC-входам позволяет DVR обрабатывать видеосигналы, а подключение к Ethernet-порту дает возможность удаленного доступа.

Таким образом, последовательное выполнение подключений, описанных в предыдущем разделе, создает основу для дальнейшей настройки параметров записи, обнаружения движения и других функций системы AHD CCTV.

Практика

Чек-лист по материалу

• Определите количество каналов DVR по количеству BNC-входов.
• Подключите камеры к BNC-входам.
• Подключите аудиовыход к аудиосистеме, если требуется.
• Подключите монитор через HDMI или VGA.
• Подключите аудиовходы от камер с микрофонами.
• Подключите интернет-кабель к Ethernet-порту для удаленного доступа.
• Подключите мышь к USB-порту.
• Подключите внешний накопитель к USB для резервного копирования.
• Подключите PTZ-камеры к RS-485 порту при необходимости.
• Подключите питание 12 В DC.

Справка

Термины из видео

DVR

Цифровой видеорегистратор, устройство для записи видео с камер.

BNC-вход

Разъем для подключения коаксиального кабеля от камеры.

AHD

Analog High Definition, технология передачи аналогового видеосигнала высокого разрешения.

HDMI

Интерфейс для передачи цифрового видео и аудио высокого разрешения.

VGA

Стандарт подключения мониторов, передающий аналоговый видеосигнал.

PTZ-камера

Камера с функциями панорамирования, наклона и масштабирования.

RS-485

Стандарт последовательной связи для управления PTZ-камерами.

USB

Универсальная последовательная шина для подключения периферийных устройств.
