Подключение электромеханического замка к СКУД: пошаговая инструкция для комплекта «Дача»

Обзор комплекта

В комплект поставки входят все необходимые компоненты для организации контролируемого доступа: электромеханический замок, считыватель, блок питания, контроллер, мастер-ключ, комплект ключей, разъем питания и кабель. Каждый элемент выполняет свою функцию в общей системе, обеспечивая её работоспособность и безопасность.

Электромеханический замок является исполнительным устройством, которое управляется контроллером. Считыватель предназначен для идентификации пользователей по ключам или картам. Блок питания обеспечивает электропитание всех компонентов, а контроллер координирует их взаимодействие. Мастер-ключ и комплект ключей используются для механического открывания замка в экстренных ситуациях. Разъем питания и кабель служат для соединения компонентов между собой и подключения к источнику питания.

Подготовка кабеля

Перед монтажом необходимо подготовить кабель, который будет использоваться для соединения компонентов. Для этого отрезается 20 сантиметров кабеля, что обеспечивает достаточную длину для удобного подключения. Важно точно соблюдать указанную длину, так как излишняя длина может привести к запутыванию, а недостаточная — к натяжению и повреждению соединений.

После отрезания необходимо снять внешнюю изоляцию с двух сторон кабеля. При этом следует действовать аккуратно, чтобы не повредить медные жилы витой пары, которые находятся под изоляцией. Повреждение жил может привести к ухудшению качества сигнала или полному отказу соединения. Для снятия изоляции рекомендуется использовать специальный инструмент, который позволяет контролировать глубину разреза и избежать случайных повреждений.

Подключение питания

Для подачи питания на устройство необходимо использовать кабель с коричневой и синей парами проводов. Коричневая пара подключается к разъему питания как плюс, а синяя пара — как минус. Важно соблюдать полярность, чтобы избежать повреждения оборудования.

После подключения проводов к разъему питания следует проверить надежность фиксации кабеля в клемме. Это предотвратит случайное отсоединение и обеспечит стабильный контакт, что критично для корректной работы устройства.

Подключение к контроллеру

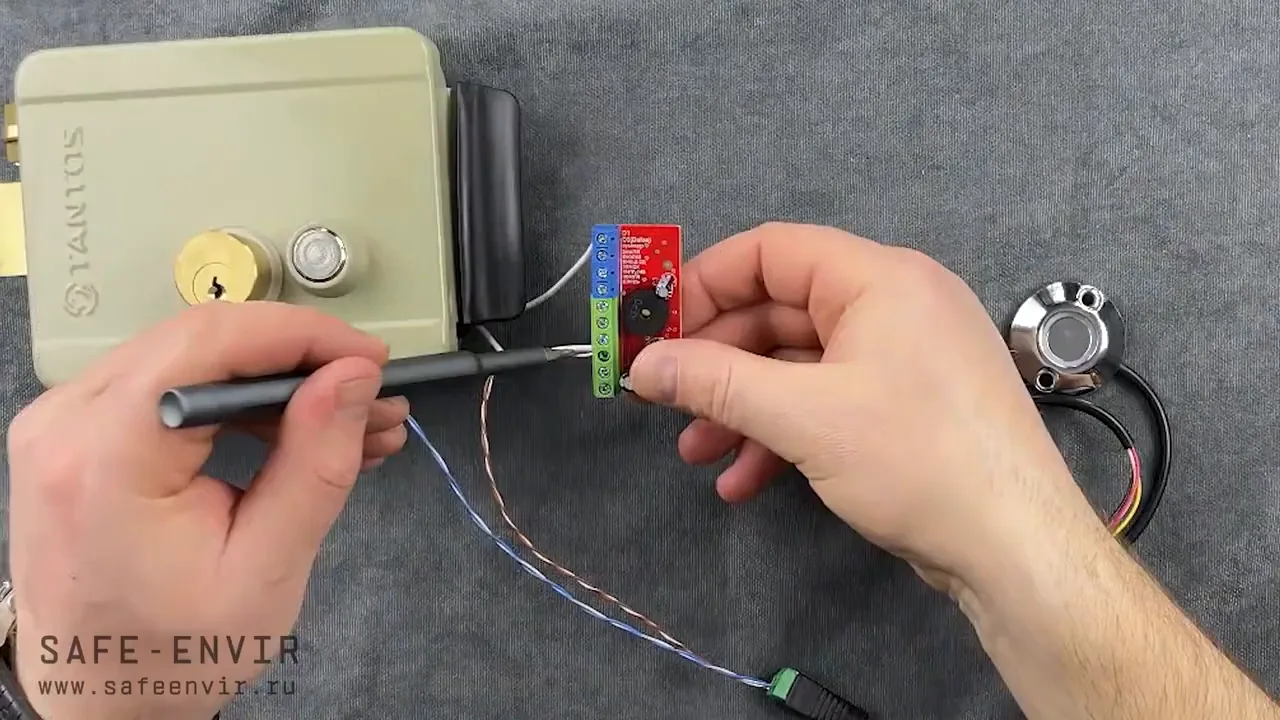

При подключении к контроллеру необходимо соединить провода от питания и считывателя с соответствующими клеммами. Коричневый провод от питания подключается к клемме питания, а синяя пара питания — к клемме земля. Это обеспечивает подачу напряжения и общий провод для цепи.

Оранжевый провод подключается к клемме замок, что позволяет управлять запирающим механизмом. Черный и белый провода от считывателя, а также перемычка, подключаются к клемме земля. Второй конец перемычки подключается к клемме D1, что задает логический уровень для считывателя.

Желтый провод считывателя подключается к клемме внешний SD, а красный провод — к клемме D0. Такое соединение обеспечивает передачу данных от считывателя к контроллеру и синхронизацию работы. Важно точно следовать схеме подключения, чтобы избежать ошибок в работе системы.

Проверка работоспособности

Перед включением устройства необходимо убедиться, что перемычка на плате установлена в положение 1. Это критически важный шаг, так как неправильное положение перемычки может привести к некорректной работе системы или её полному отказу. После проверки перемычки можно подавать питание на устройство.

После подачи питания следует проверить работу системы в целом. Убедитесь, что все компоненты функционируют правильно, а сигналы передаются без сбоев. Если система работает корректно, можно переходить к настройке дополнительных функций.

Дополнительные возможности

Радиореле совместимо с любыми комплектами, что делает его универсальным решением для различных систем автоматизации. Благодаря этой совместимости вы можете интегрировать его в существующую инфраструктуру без необходимости замены других компонентов.

Для расширения функциональности можно добавить больше ключей, записав их на контроллер заранее. Это позволяет управлять несколькими устройствами или сценариями с помощью одного радиореле. Процесс записи ключей прост и не требует специальных навыков.

В комплект поставки входит флаер с контактами для связи с поддержкой. Если у вас возникнут вопросы или потребуется помощь, вы можете обратиться в службу поддержки, используя указанные контакты. Это обеспечивает дополнительное удобство и уверенность в использовании устройства.
